Name: Schurter 3-156-337 Finsikring (Ø x L) 38 mm x 110 mm 550 A Indhold 1 stk Piece
Brand: Schurter
SKU: 3738461
Availability: BackOrder

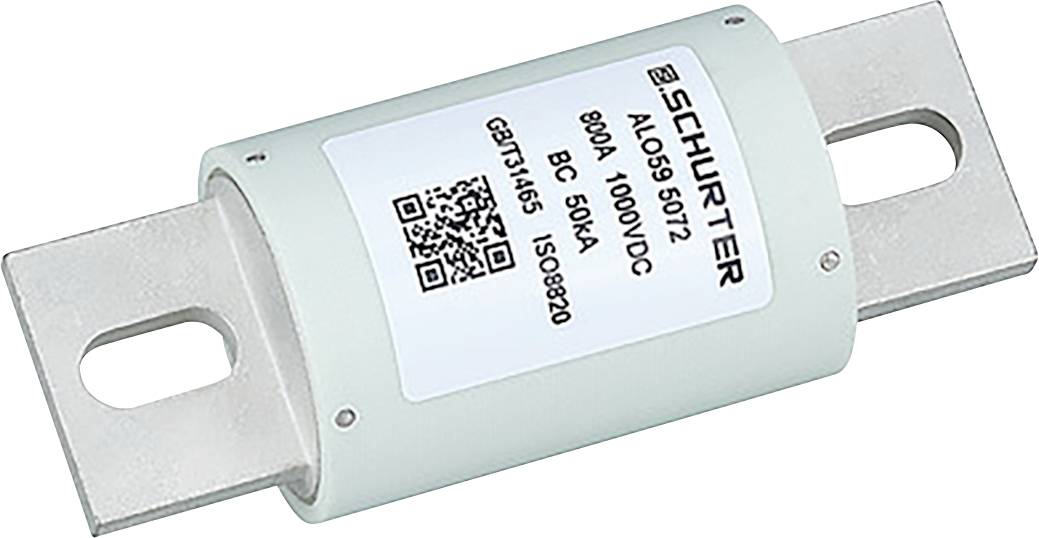

En cylindrisk Schurter-sikring med metalflapper, mærket '80A 1000VDC', til beskyttelse af elektriske systemer.

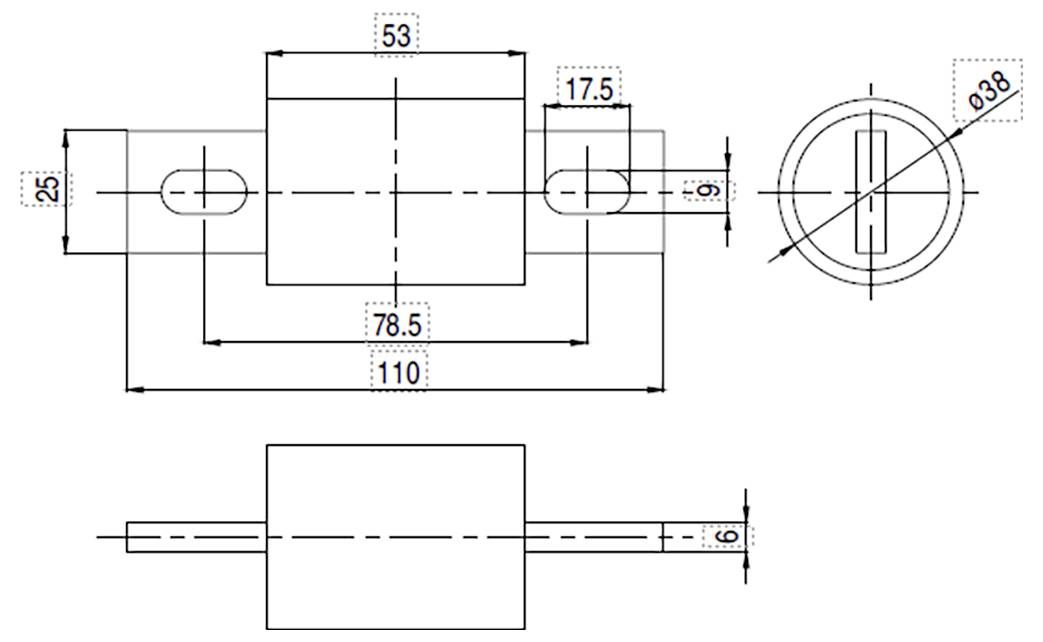

Teknisk tegning, der viser dimensioner af en mekanisk komponent. Inkluderer en rektangulær base på 110x25mm med en cirkulær funktion på 38mm diameter. Længder og placeringer af komponenter er specificeret med yderligere målinger.

1/2

Emballage-type

Piece

Produkttype

Finsikring

Nominel strøm - afrundet

550 A

110 mm

(Ø)

38 mm

Datablad (PDF)

Fremstillingsnr.

Artikel nr.:

Levering tirs. 2. feb. 2027

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal

stk.

Minimum ordrevolumen:: 72

Intervaller: 72

Total (263,20 kr. / stk.r)

18.950,40 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Finsikringer

Til effektelektronik i biler
Høj brydeevne på 50kA @ 1000V DC
Aksialt eller nederste skruefastgørelse
Høj temperaturbestandighed: -40...+125°C.
Vibrationsbestandighed i henhold til IEC 60068-2-6, test FC
Mekanisk stød iht. MIL-STD-202, Method 213 Condition C.
Bestandighed over for Kemisk belastning

Tekniske specifikationer

Serie: ALO
Montering: Skruemontering
Kabinet 38 x 53 mm
Anvendelser: Typiske anvendelsesområder er batteristyringssystemer, drivstyringer og andre komponenter i højspændingssystemet i elektriske køretøjer.
Kabinetmateriale: Epoxyharpiks
Smelteintegral: 208.600 A2/s.
Nominel brydeevne: 20 kA
Nominel spænding: 24 V/DC, 500 V/DC
Udførelse: Skruesikring

Emballage-type: Piece

Produkttype: Finsikring

Dim.: (Ø x L) 38 mm x 110 mm

Nominel strøm: 550 A

Nominel strøm - afrundet: 550 A

Frakoblingsmulighed: 20 kA

Sikkerhedskomponenter: Med bøjle

L: 110 mm

(Ø): 38 mm

Kontrolmærker: UL 248-20, ISO 8820-8, GB/T31465.6, JASO D622

Indhold: 1 stk

RoHS-godkendt: Ja

Type: 3-156-337

RM: 78.5 mm

Effekttab: 87 W

Kontaktmateriale: Kobberlegering fortindet

Maks. temperatur: 125 °C

Min. Temperatur: -40 °C
