Name: Schurter 3-139-125 SMD-sikring SMD 600 A Hurtig -F- 1 stk Piece
Brand: Schurter
SKU: 3738249
Availability: BackOrder

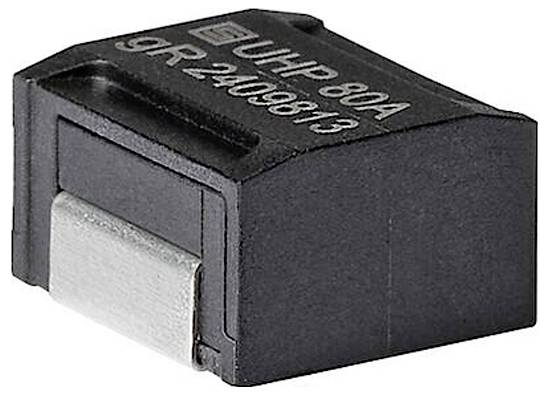

En sort elektronisk komponent mærket 'UHP 80A 9R 2409813', sandsynligvis en sikring eller kredsløbsbeskytter, med en metallisk stik.

'Teknisk diagram af en komponent med dimensioner: 10,2 x 6,77 x 2,2 mm og 11,4 x 7 mm. Tolerancer er ±0,15 eller ±0,1 mm.'

Teknisk tegning, der viser dimensioner på en rektangulær komponent. Venstrevisning: 6,77 højde, 10,2 bredde. Højrevisning: 11,4 længde, 7 bredde.

1/3

Emballage-type

Piece

Produkttype

SMD-sikring

Nominel strøm - afrundet

600 A

Udløsnings-karakteristik

Hurtig -F-

Type

SMD

Datablad (PDF)

Fremstillingsnr.

Artikel nr.:

Levering fre. 15. jan. 2027

Antal

stk.

Minimum ordrevolumen:: 10

Intervaller: 10

Total (31,90 kr. / stk.r)

46,90 kr.

-32 %

31,90 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Minisikringer

SMD-sikring 11,4x10,2mm
Høj slukevne op til 3000A (@ 63V DC)
Meget hurtig frakobling ved 2-gange nominel strøm
Takket være din konstruktion udløses sikringen yderst præcist og minimerer ved dobbelt overstrøm en for kraftig opvarmning af omgivelserne.

Tekniske specifikationer

UHP-serien
Montering: Printplademontering
Udløsningstid: Flink
Kabinet 11,4 x 10,2 mm
Anvendelser: Til biler, datacentre, telekommunikationsudstyr og elværktøj. Til selv applikationer med høj nominel strøm og krav til Frakoblingsmulighed.
Husets materiale: Polyphthalamid
Tilslutningsart: SMD
Smelteintegral: 1.350 A2/s.
Nominel brydeevne: 2.000 A.
Nominel spænding: 24 V/DC, 80 V/DC
Spændingsfald 90 mV
Kan lodde: 245 °C / 3 sek.
Stilling: AEC-Q200

Emballage-type: Piece

Produkttype: SMD-sikring

Dim.: (L x B x H) 10.2 x 11.4 x 6.77 mm

Nominel strøm - afrundet: 600 A

Nominel strøm: 600 A

Udløsnings-karakteristik: Hurtig -F-

Type: SMD

L: 10.2 mm

Bredde: 11.4 mm

H: 6.77 mm

Min. Temperatur: -55 °C

Maks. temperatur: 125 °C

Indhold: 1 stk

RoHS-godkendt: Ja

Type: 3-139-125

Kontrolmærker: UL 248-13, CSA C22.2 NO. 248.13:22

Kontaktmateriale: Kobberlegering fortindet

Dokumenter og downloads

Datablad

Datablad 3738249 Schurter 3-139-125 SMD-sikring SMD 600 A Hurtig -F- 1 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3738249 Schurter 3-139-125 SMD-sikring SMD 600 A Hurtig -F- 1 stk Piece

Beskrivelse

SMD Schurter UHP flink 2.000A 80VDC 600A 11,4x10,2mm AEC-Q200

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
