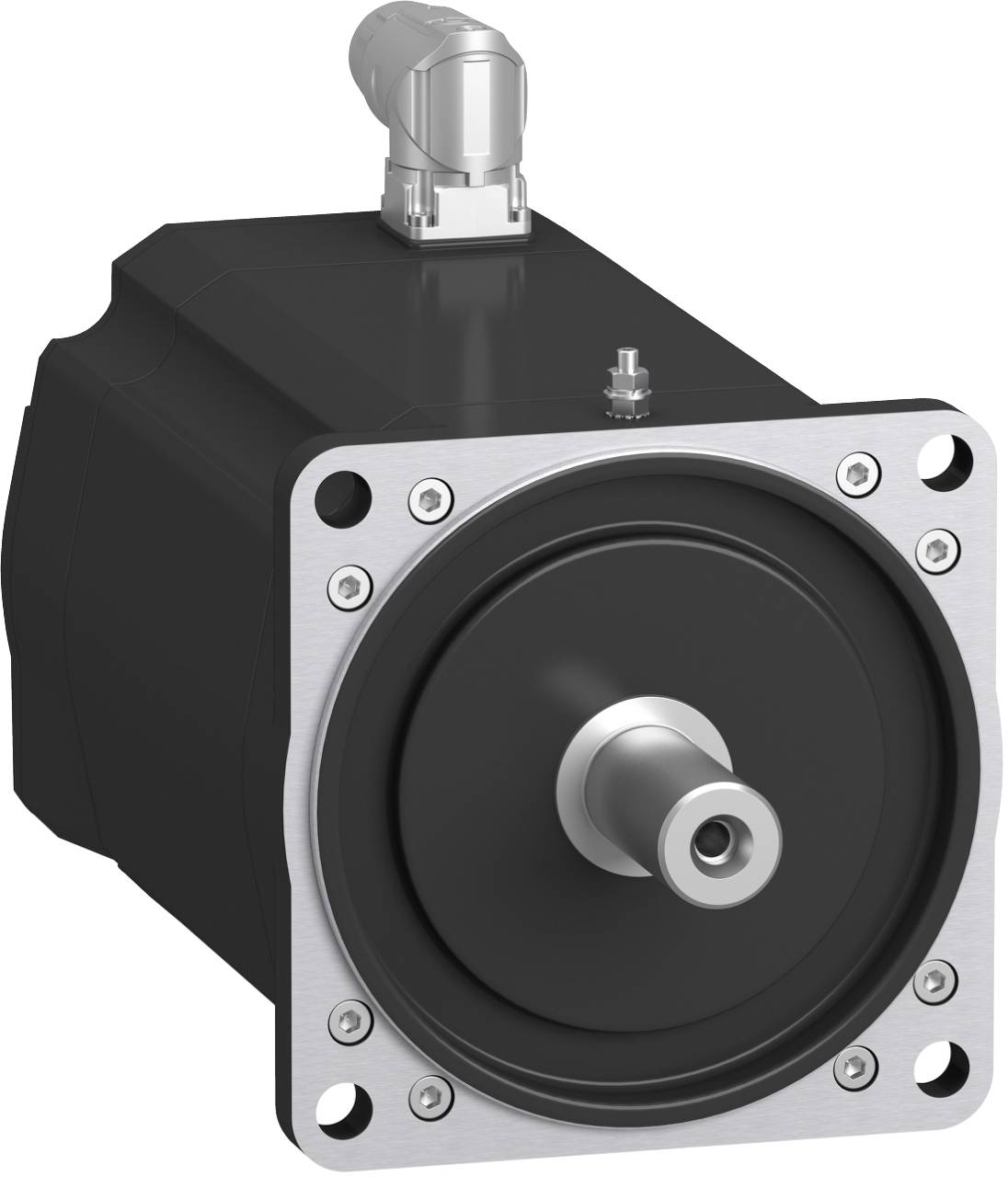

Schneider Electric Servomotor SH31401P0BA4100 SH31401P0BA4100 11.1 Nm
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Antal faser: 3
- Udførelse akselende: Øvrige
- Konstruktion: Andet
- Belastningscyklus: Andet
- Nominel frekvens 50/-60 Hz
- Mærkespænding: 230 V
- Driftstemperatur -15-120 °C.
- Egnet til frekvensregulering: nej
- Iboende sikkerhed (IS): Ingen
- Isoleringsklasse iht. IEC: Øvrige
- Drejningsmoment: 27
- Kølemetode: Andet
- Med kondensationsbeskyttelse: nej
- Med positiv temperaturkoefficiens-resistor (PTC): nej
- Med modstandstermometer (RTD): nej
- Motorenergiklasse: Andet
- Spændingstype: AC
- Kabinettets materiale: Andet
- Overbelastningsevne: nej
- Produkttype
Servomotor
- Flangemål
140 mm
- Statisk moment
11.1 Nm
- Produc.-delnr.
SH31401P0BA4100
- Type
SH31401P0BA4100
- Faser
3
- Nominel effekt
2.9 kW
IP65
- Maks. omgivelsestemperatur
120 °C
- Min. omgivelsestemperatur
-15 °C
- Variant
Other
- Poltal
5
Other
AC
230 V
3
Other
5
Other
50-60 Hz
-15-120 °C
IP65
Other
27
FALSE
FALSE
None
FALSE
Other
Other
Other
FALSE
Other
FALSE
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3756980 Schneider Electric Servomotor SH31401P0BA4100 SH31401P0BA4100 11.1 Nm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3756980 Schneider Electric Servomotor SH31401P0BA4100 SH31401P0BA4100 11.1 Nm
Beskrivelse
Lexium SH3 servomotor til motion-baseret automatisering med PacDrive 3. Denne række af AC-servomotorer har et lavt rotorrotationsmoment, som giver en høj accelerationsevne for dynamisk anvendelse. Takket være viklingsteknologien opnås en højere effekttæthed i kompakt udførelse. Denne servo har et flangemål på 140 mm og en motorlængde på 1 stack. Dens vikling er optimeret til drejningsmoment og omdrejningstal. Den har et konstant moment på 11,1 Nm og et spidsmoment på 27 Nm. Den spændingsafhængige nominelle hastighed når 3000 omdr/min ved en nominel effekt op til 2,9 kW. Akselenden er udført som glat aksel. Absolutværdi-encoderen er udført som multiturn med høj opløsning på 18 bit og overførsel via DSL. Der er ingen integreret holdebremse. Tilslutningen sker ved hjælp af hybridkabel til OMC (One-Motor-Cable) med et M40-stik til passende Lexium 62-servodrev. Akslens og kabinettets kapslingsklasse er udført i IP65.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
