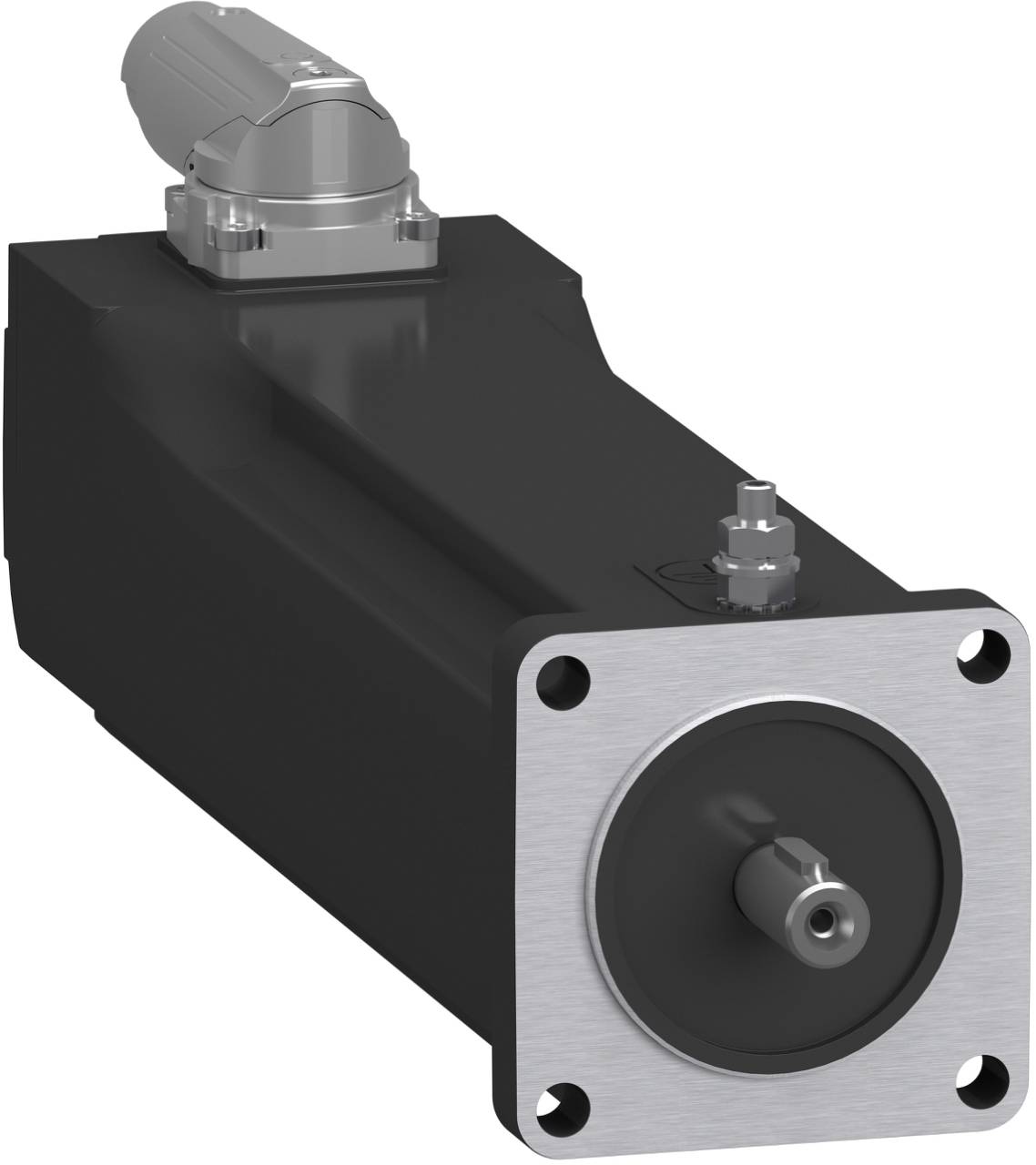

Schneider Electric Servomotor SH30553P1BF4100 SH30553P1BF4100 1.05 Nm
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Antal faser: 3
- Udførelse akselende: Øvrige
- Konstruktion: Andet
- Belastningscyklus: Andet
- Nominel frekvens 50/-60 Hz
- Mærkespænding: 230 V
- Driftstemperatur -15-120 °C.
- Egnet til frekvensregulering: nej
- Iboende sikkerhed (IS): Ingen
- Isoleringsklasse iht. IEC: Øvrige
- Drejningsmoment: 3.5
- Kølemetode: Andet
- Med kondensationsbeskyttelse: nej
- Med positiv temperaturkoefficiens-resistor (PTC): nej
- Med modstandstermometer (RTD): nej
- Motorenergiklasse: Andet
- Spændingstype: AC
- Kabinettets materiale: Andet
- Overbelastningsevne: nej
- Produkttype
Servomotor
- Flangemål
55 mm
- Statisk moment
1.05 Nm
- Produc.-delnr.
SH30553P1BF4100
- Type
SH30553P1BF4100
- Faser
3
- Nominelt drejningsmoment
1.05 Nm
- Nominel effekt
0.68 kW
IP65
- Maks. omgivelsestemperatur
120 °C
- Min. omgivelsestemperatur
-15 °C
- Variant
Other
- Poltal
3
Other
AC
230 V
3
Other
3
Other
50-60 Hz
-15-120 °C
IP65
Other
3.5
FALSE
FALSE
None
FALSE
Other
Other
Other
FALSE
Other
FALSE
- UKCA
Ikke relevant
Dokumenter og downloads
Datablad
Datablad 3756902 Schneider Electric Servomotor SH30553P1BF4100 SH30553P1BF4100 1.05 Nm
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3756902 Schneider Electric Servomotor SH30553P1BF4100 SH30553P1BF4100 1.05 Nm
Beskrivelse
Lexium SH3 servomotor til motion-baseret automatisering med PacDrive 3. Denne række af AC-servomotorer har et lavt rotorrotationsmoment, som giver en høj accelerationsevne for dynamisk anvendelse. Takket være viklingsteknologien opnås en højere effekttæthed i kompakt udførelse. Denne servo har et flangemål på 55 mm og en motorlængde på 3 stacks. Dens vikling er optimeret til drejningsmoment og omdrejningstal. Den har et konstant moment på 1,05 Nm og et spidsmoment på 3,5 Nm. Den spændingsafhængige nominelle hastighed når 8000 omdr/min ved en nominel effekt op til 0,68 kW. Akselenden er forsynet med en pasfjeder. Absolutværdi-encoderen er udført som multiturn med høj opløsning på 18 bit og overførsel via DSL. En holdebremse er integreret. Tilslutningen sker ved hjælp af hybridkabel til OMC (One-Motor-Cable) med et M17-stik til tilsvarende Lexium 62-servomotorer. Akslens og kabinettets kapslingsklasse er udført i IP65.
