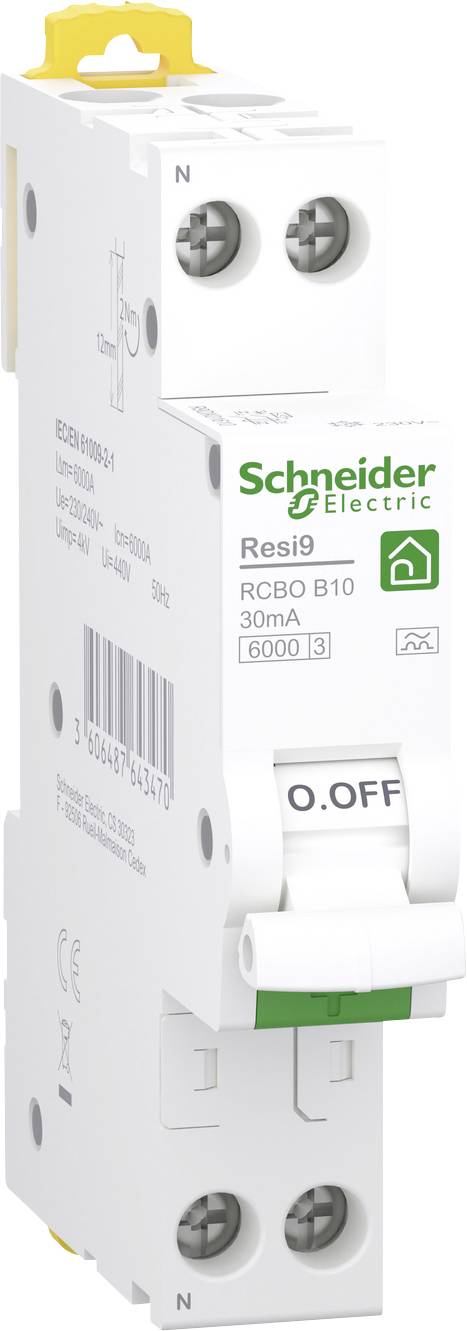

Schneider Electric R9DX01610 Fejlstrøm-beskyttelseskontakt 10 A 0.03 A 230 V
Fremstillingsnr.
Artikel nr.:
Produkttype
Fejlstrøm-beskyttelseskontakt
Poltal
1
Udløsnings-karakteristik
B
Beregning-differencestrøm
0.03 A
Nominel strøm - afrundet
10 A
Datablad (PDF)
Højdepunkter og detaljer
Fordelerskab-sikringer
- Hængelås kan plomberes
Tekniske specifikationer
- SIKKERHEDSSYSTEM: TN-S TT TN-C-S TN
- Produkt- eller komponenttype: Fejlstrømsafbryder med overstrømsbeskyttelse (Fi/LS)
- Tilslutninger - klemmer:
- Tunnelklemme (øverst eller nederst) - 1 - 16 mm² - fast
- Tunnelklemme (øverst eller nederst) - 1 - 10 mm² - fleksible
- Tunnelklemme (øverst eller nederst) - 1 - 10 mm² - fleksibel med kabelsko
- Produkttype
Fejlstrøm-beskyttelseskontakt
- Poltal
1
- Udløsnings-karakteristik
B
- Beregning-differencestrøm
0.03 A
- Producentfarve
Hvid
- Dim.
(B x H x T) 18 x 91 x 69 mm
- Indhold
1 stk
- Nominel strøm
10 A
- Nominel strøm - afrundet
10 A
- Frakoblingsmulighed
6000 A
- Nominel spænding
230 V
- Bredde
18 mm
- H
91 mm
- D
69 mm
Dokumenter og downloads
Datablad
Datablad 3754305 Schneider Electric R9DX01610 Fejlstrøm-beskyttelseskontakt 10 A 0.03 A 230 V
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3754305 Schneider Electric R9DX01610 Fejlstrøm-beskyttelseskontakt 10 A 0.03 A 230 V
Information
Information 3754305 Schneider Electric R9DX01610 Fejlstrøm-beskyttelseskontakt 10 A 0.03 A 230 V
Information 3754305 Schneider Electric R9DX01610 Fejlstrøm-beskyttelseskontakt 10 A 0.03 A 230 V
Beskrivelse
Beskyt og udskift dine boligprojekter
Som supplement til resi9-systemet bidrager Resi9 Fi/LS-kontakten "kompakt" i 1 Te til:
At beskytte og gøre deres apparater og den elektriske installation sikrere.

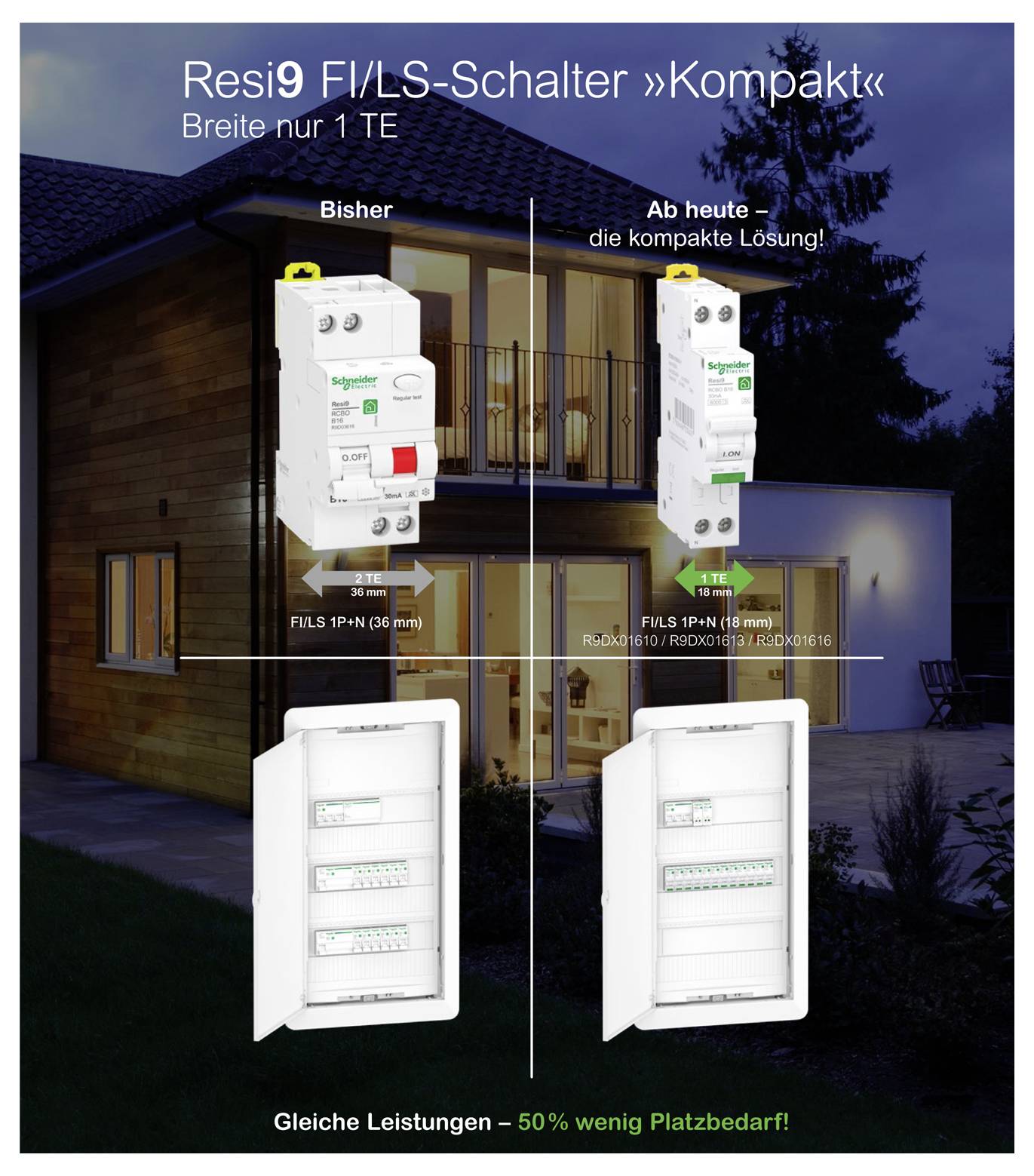

Et kompakt design optimerer brugen af rummet og gør den til det perfekte valg
Renoverings- og boligprojekter.
Resi9 Fi/LS-kontakt "kompakt" / type A - 6.000 A.
Fejlstrøms-sikkerhedsafbryder med integreret automatsikring
FI/LS-kontakt type A - 6.000 A.
Resi9 Fi/LS-kontakt, kompakt i 1 Te:
FI/LS-kontakt Resi9 sikrer den omfattende
Beskyttelse af slutstrømkredse (kortslutnings-, overbelastnings-
Og fejlstrømme):
• Testet iht. IEC/en 61009-1, IEC/en 61009-2-1
• Beskyttelse:
• Af personer ved direkte kontakt (≤ 30 mA),
• Fra anlæg mod isolationsfejl (≤ 300 mA),
• Fra anlæg mod brandfare (≤ 300 mA),
• Mod overbelastning og kortslutning,
• Kobling og adskillelse af strømkredse.
Type A
Type A registrerer rene sinusformede og pulserende
Jævnfejlstrømme:
• Den er til beskyttelse af strømkredse eller enkelte
Obligatorisk montering af husholdningsapparater som f.eks.
Vaskemaskiner eller tørrere.
Optimal fejlstrømsbeskyttelse til personer og anlæg med vores nye kompakte Resi9 type A Fi-LS 1P+N 10A fra Schneider Electric. Denne kompakte FILER 1TE (18 mm) anvendes ved en netfrekvens på 50 Hz og en driftsspænding på 230 V AC. B, med en kortslutningsevne på 6kA ved 230V AC iht. en/IEC 61009-2-1 standard. Nominel lækstrøm 30 mA, type A, udløser ved AC-fejlstrømme og går ikke ned til mætning med op til 6mA DC-fejlstrømme. Kan anvendes ved en driftstemperatur på -25°C til 60°C. Mekanisk rød visning ved fejludløsning af LS-kontakten og separat mekanisk rød visning ved fejlstrømsudløsning af Fi-beskyttelseskontakten på forsiden af enheden. Prøvetasten er markeret med et »T«. Ved tryk på denne knap kan beskyttelsesapparatets funktionalitet testes. Resi9 film-serien giver den bedst mulige beskyttelse i boliger.
