Schneider Electric IMDMFLK1 Sikkerhedstester

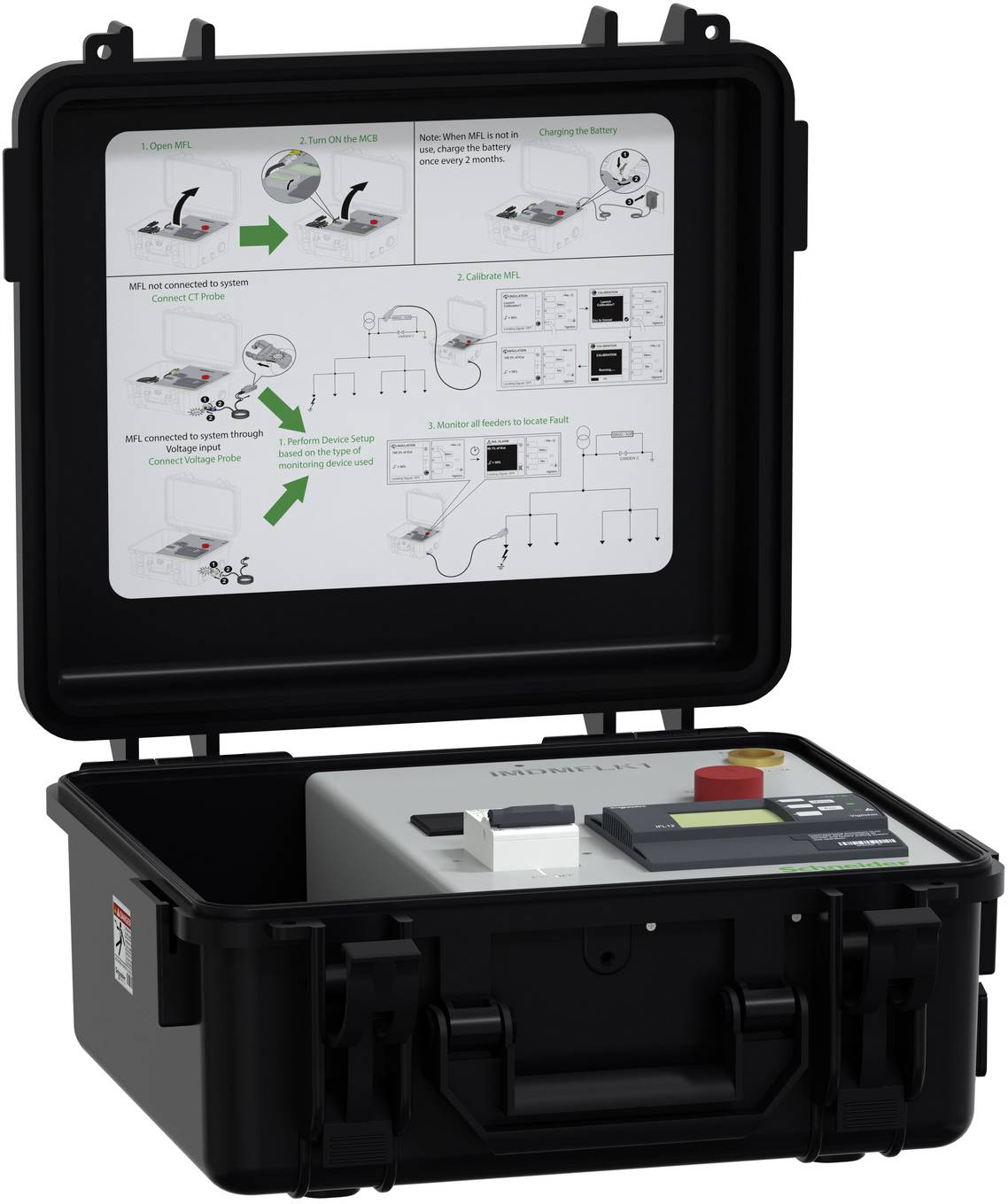

Det mobile Vigilanhom-kit bruges til overvågning og identifikation af permanente isoleringsfejl i ikke-jordede/it-strømnet fra hovedtilførsel til opladningsniveau. Det mobile fejlsporingsapparat er 7 kg tungt, batteri med 24 timers autonomi, et mobilt fejlfindingsapparat med skærm, et lade- og forbindelseskabel til de tilsvarende sonder og en tænd- /slukkontakt. Sættet fungerer i forbindelse med en af de tre specielle isoleringsovervågningsonder IMDCP15, IMDCP50 og IMDCP100 og kræver implementering af signalet via IM400 eller XM300 CPI. En af disse sonder skal være tilsluttet til byggesættet for at måle og vise modstand og kapacitet på den last, der skal overvåges. Kalibreringen udføres som standard fra tilførslen og varer 45 sekunder, mens alle andre målinger udføres inden for 20 sekunder, uanset om der er tale om et kabel eller en slutbelastning. De tre tilgængelige sonder er konstrueret, så de kan anvendes til mange formål, og så brugeren kan vælge den bedst egnede løsning for sin ikke-jordede energiforsyning (IT-systemer). Byggesættet har til formål at være håndterbar og transportabel til forskellige installationer, uanset om de består af korte eller lange kabler, uanset om det drejer sig om enkle eller komplekse IT-jordingsinstallationer. For at sikre, at måleværdien er korrekt, skal det bemærkes, at IMDMFLK1-sættet og sonden kræver et signal fra et IM400 eller XM300 CPI. Det gør det muligt at overvåge et net med en maksimal kapacitet på 20µF ved en indgangsspænding på 1000 V AC/DC, hvis det ikke er tilsluttet nettet, eller 440V AC/DC, når det er tilsluttet nettet. Batteriet giver en autonomi på 24 timer ved en ladetid på 7 timer og en hjælpespænding på 24 VDC og et forbrug på 4 W. Isolationsovervågningssættet vejer 7 kg og er 340 mm stor ved en højde på 315 mm og en bredde på 160 mm. Driftstemperaturen ligger mellem -20°C og 45°C, og apparatet tåler op til 95% ikke kondenseret luftfugtighed. Opbevaringstemperaturen ligger mellem -20°C og 60°C, og byggesættet er egnet til en maksimal højde på 3000 m. Kabinettet er sort, mens Standard Locator er grå og viser værdien via et LCD-display. IMDMFLK1 er certificeret iht. IEC61010-1, IEC61010-2 og EN61326, den er en enhed i kategori III med en tilsmudsningsgrad på 2. For at kunne anvende sættet korrekt skulle der forinden være konstateret en permanent fejl ved et IM400, XM300 CPI eller IFL (hvis et sådant forefindes). Kittet skal så kalibreres på forgreningen, hvor fejlen blev konstateret -40 sekunder- og derefter kan underforgreningerne overvåges uafhængigt af hinanden -20 sekunder-. Alt i alt består det mobile fejlsæt fra Vigilanohm af tre målekredse og kabinettet med isolationsfejlsøgningsenheden. Og giver mulighed for effektiv placering af isoleringsspecifikationer uafhængigt af kompleksiteten af din ikke-jordede energiforsyning (IT-systemer). Dette byggesæt egner sig til korte eller lange it-jordforbindelsesnetværk, komplekse eller enkle netværk og gør det muligt for brugeren at forvalte så mange afgange som nødvendigt.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
