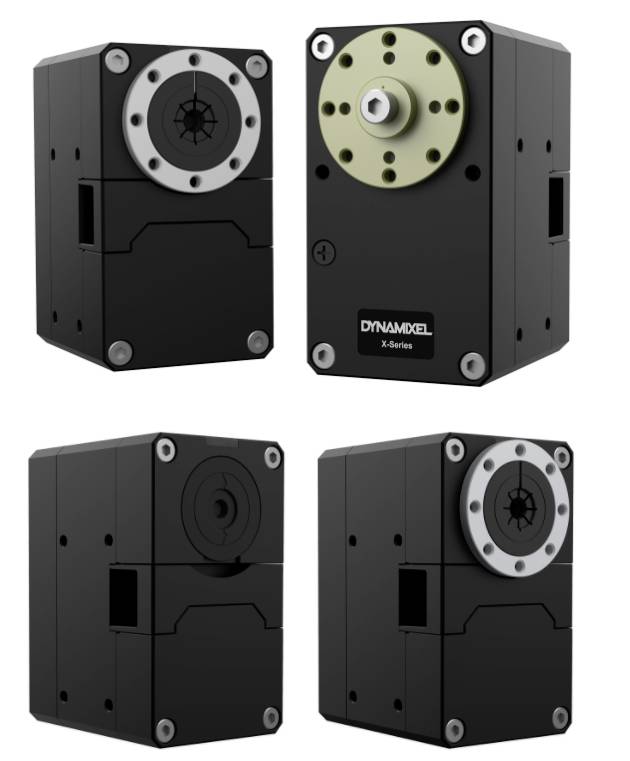

Robotis Servomotor MBS-ANT-57
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- SERVOMOTOR: XH540-W270-R
- Vægt: 165 g
- Mål 33,5 x 58,5 x 44 mm
- Gearkassens delingsforhold: 272,5:1
- Drejningsmoment: 14,8V 11,7N.m | 12V 9,9N.m | 11,1V 9,2N.m.
- OMDR/MIN: 14,8V 46 | 12V 39 | 11,1 V 36
- Intern UC: STM32F103C8 72MHz Cortex M3
- Encoder: Kontaktfri magnetdecoder
- Indstillingsnøjagtighed 0,088° x 4096 trin
- Driftsspænding 10 - 14,8 V (anbefaling 12 V)
- Protokol: RS485
- ID: 0 - 252
- Baud Rate: 9600 bps - 4,5 Mbps
- Produkttype
Servomotor
- L
58.5 mm
- Bredde
44 mm
- Produc.-delnr.
MBS-ANT-57
Dokumenter og downloads
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3089985 Robotis Servomotor MBS-ANT-57
Beskrivelse

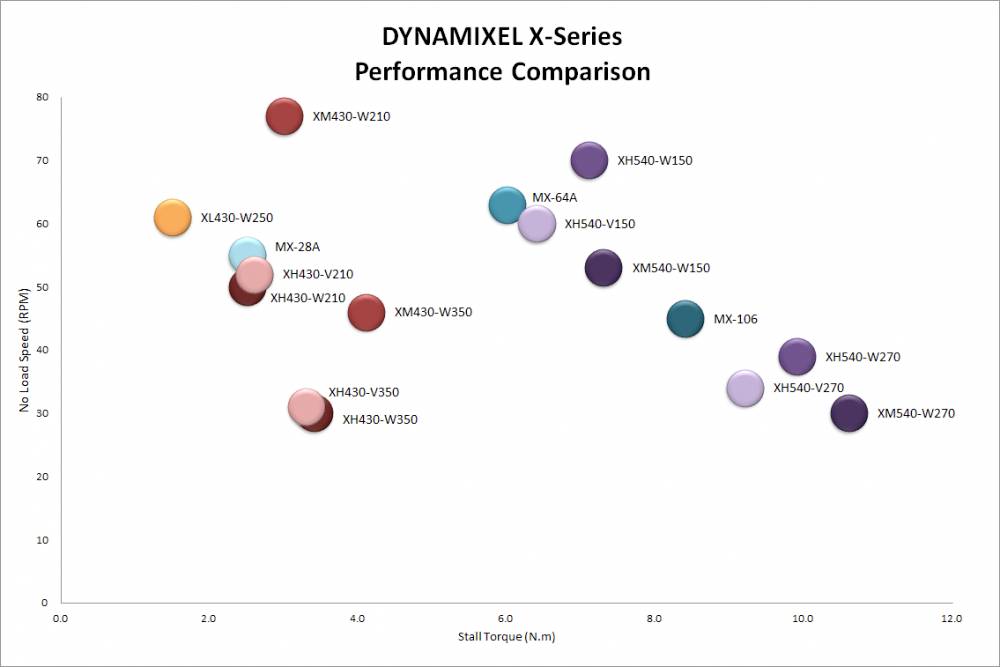

DyNAMIXEL X540-serien har en kraft, der kan sammenlignes med MX106, men at volumen er reduceret med 28,4 %. Dynamxel X-serien er den aktuelt nyeste netværks-servomotorer serie fra ROBOTIS. XH540-W270-R servomotor har kontaktfri magnet-encoder, hvorved 360° rotationer med en hastighed på op til 46 omdr/min er mulig. Herved er det muligt med drejningsmomenter på op til 11,7 N.m ved en tilliggende spænding på 14,8 V. Disse udstikende funktioner kombineret med den meget lave vægt på kun 165 g giver en meget effektiv servomotor til det universelle anvendelsesområde.
Kabelføring
Derudover er kabelføring i Dynamxel X-serien grundlæggende ombygget, hvorved der er opnået en endnu højere pålidelighed. Kablerne er ikke længere tilsluttet på bagsiden af servomotoren, som er normalt ved AX/MX-serien, men er ført forbi dreje- og fiskestangspunkter, hvorved kablerne belastes mindre, og blotlagte kabler minimeres.
Forskruning
Forskruningen af Dynamxel X-serien kan ske på forskellige måder. Ved anvendelse af monteringsprofiler skal man dog være opmærksom på, at de medfølgende afstandsringe anvendes.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Kabelføring
Derudover er kabelføring i Dynamxel X-serien grundlæggende ombygget, hvorved der er opnået en endnu højere pålidelighed. Kablerne er ikke længere tilsluttet på bagsiden af servomotoren, som er normalt ved AX/MX-serien, men er ført forbi dreje- og fiskestangspunkter, hvorved kablerne belastes mindre, og blotlagte kabler minimeres.
Forskruning
Forskruningen af Dynamxel X-serien kan ske på forskellige måder. Ved anvendelse af monteringsprofiler skal man dog være opmærksom på, at de medfølgende afstandsringe anvendes.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- DYNAMIXEL XH540-W270-R SERVOMOTOR
- Dynamxel X-Series aktuator
- RS485 interface
- 11,7 Nm
- 46 omdr./min.
Inkluderet i leveringen
- 1x Dynamxel XH540-W270-R servomotor
- 1x servohorn (HN13-N101)
- 1x data- og strømkabel X4P
- 5x afstandsringe
- Diverse skruer og møtrikker
