Name: PQ Plus UMD 707RCM Universalmåler
Brand: PQ Plus
SKU: 2143168
Availability: BackOrder

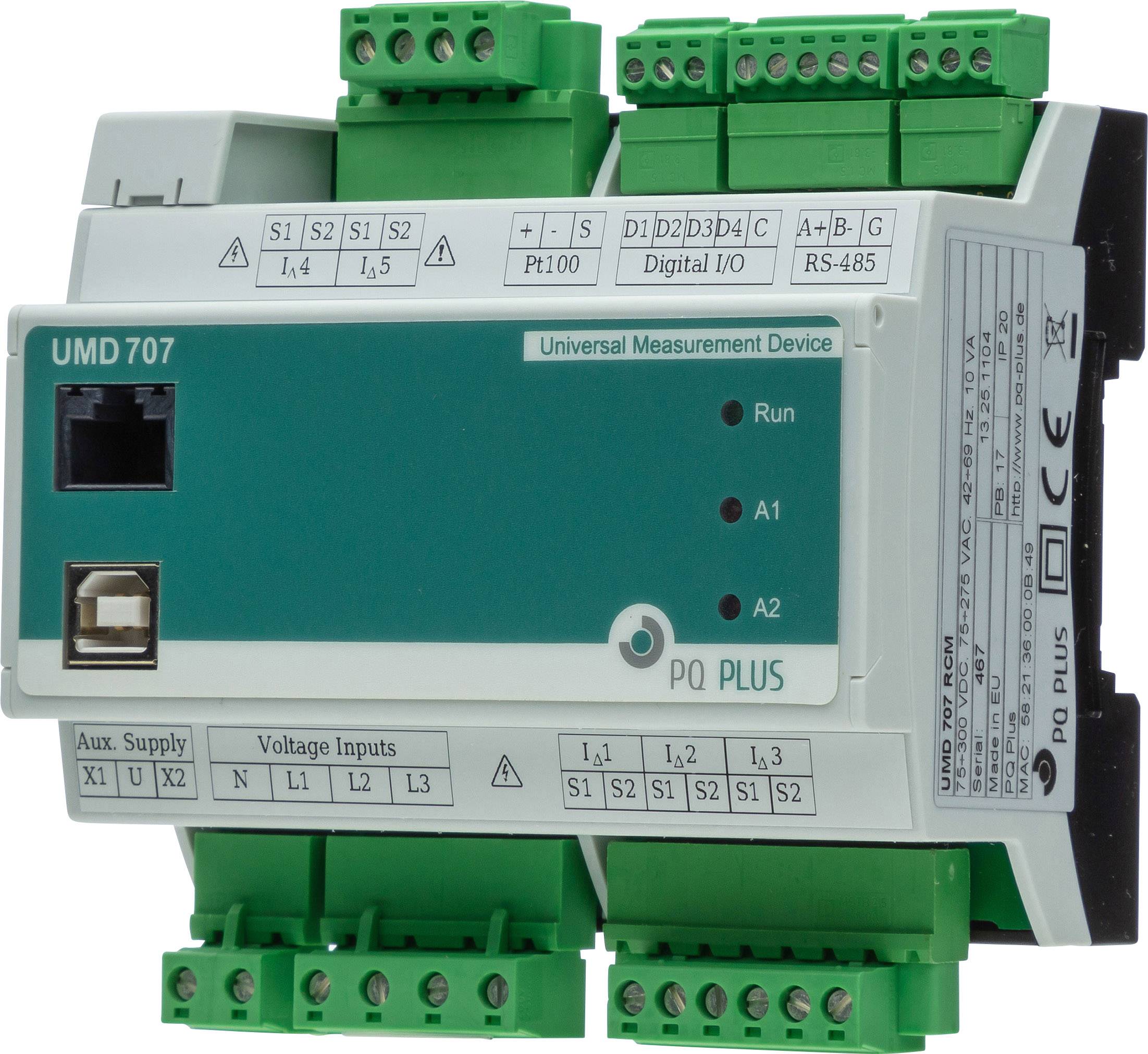

Et universelt måleapparat (UMD 707) fra PQ Plus, med flere grønne klemmer, LED-indikatorer (Run, A1, A2) og tilslutninger til forskellige indgange og udgange.

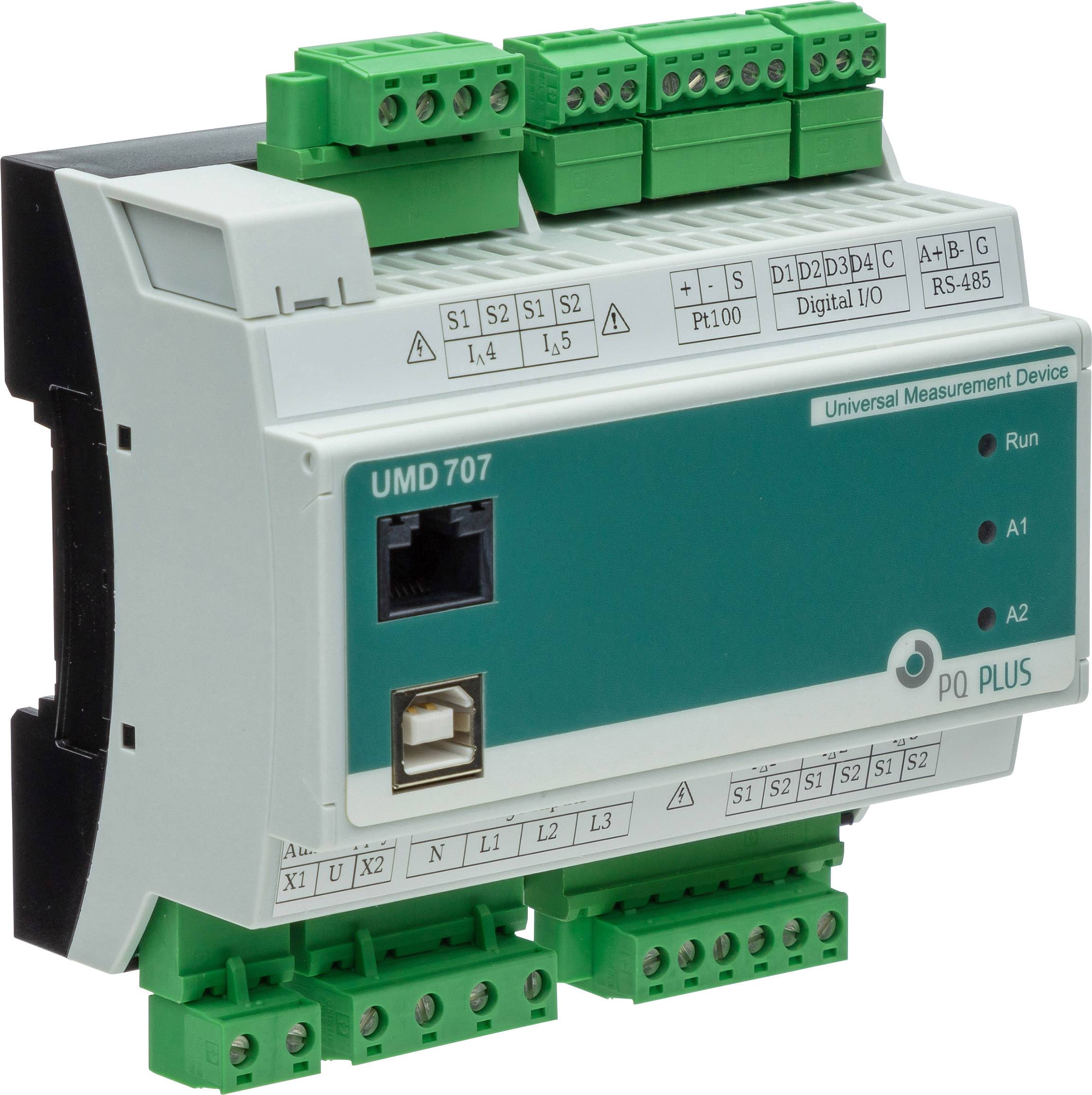

Måleenhed UMD 707 til overvågning af elektriske parametre. Viser digitale ind- og udgange, RS-485-tilslutning og LED-indikatorer.

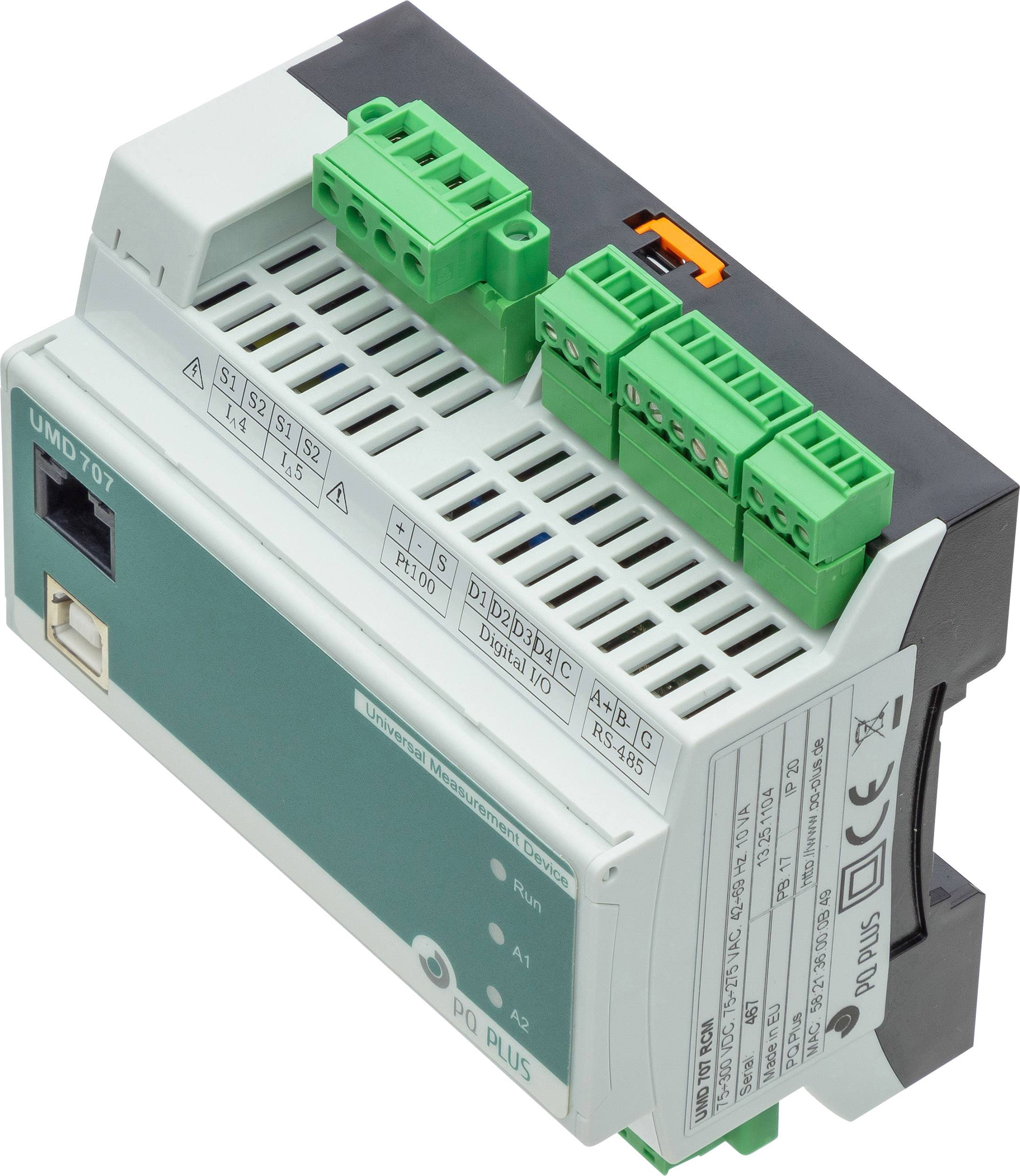

Et elektronisk modul med grønne stik øverst. Det er et måleapparat til overvågning af elektriske parametre i el-tavler.

1/3

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering fre. 13. nov.

Antal

stk.

Total (7.690,00 kr. / stk.r)

7.690,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt installationsmåleudstyr

Tekniske specifikationer

Produkttype: Universalmåler

Beskeder Funktion: Strøm

Måleområde (min.): 5 V

Type: UMD 707RCM

Måleområde (maks.): 1470 V

Displayteknologi: LCD

: IP20

Indbygningsbredde: 107 mm

Indbygningshøjde: 90 mm

Dim.: (L x B x H) 58 x 107 x 90 mm

Indbygningsdybde: 58 mm

Målekategori: CAT III 300 V

Bredde: 107 mm

H: 90 mm

L: 58 mm

Interfaces: Ethernet modbus TCP

Dokumenter og downloads

Datablad

Datablad 2143168 PQ Plus UMD 707RCM Universalmåler

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2143168 PQ Plus UMD 707RCM Universalmåler

Beskrivelse

UMD 707RCM er en kompakt high-end fejlstrømsmåler til montering på din-skinnen. Det måler 5-kanals fejlstrømme (type A) og spændingskvaliteten (oversvingninger op til 128. Harmonisk, spændingsdyk 40 μsec). Målingen sker via RCM-CT fejlstrømsomformer. Enheden har en stor hukommelse på 512 MB. Via Ethernet-grænsefladen kan du få adgang til enheden og via den tilhørende webserver kan du se live-måleværdier via webbrowseren. Dermed er internetprotokoller som NTP også nemme at aflæse. PLC-systemer og bygningssystemer kan nemt forbindes
Modbus TCP forbindelse. Digitale ind-/udgange og et serielt RS485-interface er integreret. Med firmware-modulet GO aktiveres oscilloskopfunktioner til spænding og triggersignaler til grænsefunktioner indstilles. Desuden er der en PT100-indgang til rådighed.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Måling:
Spænding (ULL; ULN) U1; U2; U3, UN, U12; U23; U31 kl. 0,05
strøm Idiff kl. 0,05, effekt effektiv- /blindeffekt import/eksport pr. fase L1; L2; L3; pr. tarif T1; T2; T3
effektiv ydelse P1; P2; P3; PN; 3P import; eksport kl. 0,1
blindeffekt Q1, Q2, Q3; QN; 3Q kl. 1
-skineffekt S1; S2; SN; 3S kl. 0,2
harmonisk forvrængning D1; D2; D3; DN
effektfaktor cos phi PF1, PF2, PF3; PFN, PF, cos phi1, cos fi2, cos fi3 kl. 0,5
symmetri ja
oversvingning spænding THDU1; THDU2; THDU3; THDUN; THDU12; THDU23;
THDU31 Kl Kl. THDI2; THDI3; THDIN kl. 1
harmonisk pr. orden 1. Til 128. For U/i
klirfaktor U1fh; U2fh; U3fh; Unfh; I1fh; I2fh; I3fh frekvens
40...70 Hz kl. 0,02
effektivt arbejde 4 kvadranter måling import/ eksport pr. fase; total 0,02-
blindarbejde; eksport 4 kvadranter; Total kl. 2
Flicker P st; P it kl. 2
datalogger:
Hukommelse (flash) ULN; ULL; i; P; Q; S; D; THDU; THDI; f; UFH; status i/O
energi aktiv-/blindeffekt import/eksport pr. fase L1; L2; pr. tarif T1; T2; T3
spændingsdyk L3: PQ S
lofunktion: Go
yderligere funktioner:
Alarmer logik
grænseværdier til over-/underskridelse
af digitale i/O 4 digitale ind-/udgange, 100 V AC/DC, 100 mA;analog i/O 1x PT100
hukommelse 512 MB Flash
optagelsesinterval sek.; min.; timer; dage; måned; års
kommunikation:
RS485 modbus
Ethernet 100 Mbit/s
USB
elektrisk tilslutning:
Forsyningsspænding U:85...275 V AC U:20...50 V AC / 20...75 V DC
effektforbrug 10 VA/5 W
overspændingskategori CAT III/300 V
måleområder:
Målespænding 5..1470 V AC
overbelastning 2,21 kV LN/1s 1300 V AC U//N konstant
impedans 3,9 MOhm
indgangssignal X/1//5 A; RCM
overstrøm 3x i (maks. 70 A/1s)
afsøgningshastighed 28,8 kHz
omgivelsesbetingelser:
Temperaturområde T:-20°C...60°C
temperaturområde leje T: -30°C...88°C
elektromagnetisk kompatibilitet:
Udstråling en 61000-4-2...-3...-4...-5...-6...-11
indstråling en 55011 A kl., kl. 55022 A
: Beskyttelsesklasse: IP20
mål:
BxHxD (mm) 107x90x58

Inkluderet i leveringen

UMD 707RCM
ENKELIT Basic
