Name: Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 12 V/DC 2.5 A
Brand: Phoenix Contact
SKU: 2435751
Availability: InStock

Et gråt STEP POWER strømforsyningsenhed med orange clip øverst og tilslutningsklemmer til 12V og 2,5A. Indikatorer viser 'DC OK'.

Diagram over en AC-DC-konverter: Til venstre vekselstrømsindgang med filtre, til højre jævnstrømsudgang. Nedenunder funktioner: UVP, OVP, OTP, OCP, SCP. Brugerflade: 'DC OK'.

Diagrammet viser effektivitetskurven for en strømforsyning ved forskellige ind- og udgangsspændinger. Akserne: Effektforbrug (X) og effektivitet i procent (Y).

Diagram viser to liniekurver på en I_in/I_ud-graf. Linje 1 har en stejlere hældning end linje 2. Punkter forklarer spændingsinput for 120 V og 230 V AC/DC.

Diagrammet viser effektfaktoren over udgangstrømmen (I_out). To kurver: (1) 120 V AC til 12 V DC, (2) 230 V AC til 12 V DC. Kurve (1) ligger højere.

Diagram viser ydelse ('P_out' %) mod højde ('H' m). Ydelsen er konstant ved 100% op til 2000 m, hvorefter den falder til 80% ved 5000 m.

Skematisk tegning af et STEP POWER strømforsyningsmodul med dimensioner på 36x90 mm og 12V 2,5A output. QR-kode og tekniske specifikationer.

Teknisk tegning af en komponent med dimensioner: Bredde 61, Højde 50, nedre bredder 44 og 55.

Skema over en elektrisk kredsløb med 'Input' og 'Output'-stik. Forbindelsen er vist med en A-pil. Øverst står der 'Housing'.

1/9

Datablad (PDF)

Hurtig levering man. 26. okt.

27 stk.

Antal

stk.

Total (303,20 kr. / stk.r)

319,20 kr.

-5 %

303,20 kr.

ekskl. moms

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Strømforsyning STEP-PS

Højere ydelse op til 100 %
Tilslutningsretning leder / printplade: 45°
EN-60335-certificering
Reduktion af konstruktionsbredden med 1 Te
Virkningsgrad: 94 %
Tomgangstab <0,1 W.

Tekniske specifikationer

Indgangsspænding (nominel): 115 V/AC
230 V/AC
90 - 250 V/DC

Type: Taktet

Produkttype: Strømforsyning til DIN-skinne (DIN-rail)

Indgangsspænding (min.): 120 V/AC

Udgangsspænding ||: 12 V/DC

Indgangsspænding: 85 - 264 V/AC / 90 - 250 V/DC

Indgangsspænding (max.): 230 V/AC

Udgangsstrøm max.: 2.5 A

Udgangsstrøm (maks.) - afrundet: 2.5 A

: 30 W

Udgangstype (strømforsyning): Fast spænding

Faser: 1

Udgangsspænding (nom.): 12 V/DC

Antal udgange: 1 x

Tilslutning: Push-In-klemme

Dim.: (L x B x H) 61 x 36 x 90 mm

Vægt: 0.150 kg

Udgangsspænding (maks.): 12 V/DC

Udgangsspænding (min.): 12 V/DC

Produc.-delnr.: 1170953

Indhold: 1 stk

Strømforsyning-specifikationer: Stabiliseret

Bredde: 36 mm

H: 90 mm

L: 61 mm

Type: STEP3-PS/1AC/12DC/2.5/PT

Forbrug (standby): 0.1 W

Virkningsgrad: 94 %

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Effekt

Tilslutning

Indgangsspænding (max.)

Udgangsspænding (nom.)

Udgangsspænding ||

Udgangstype (strømforsyning)

Indgangsspænding (nominel)

Udgangsstrøm (maks.) - afrundet

Indgangsspænding (min.)

Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 12 V/DC 2.5 A 30 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435751

Hurtig levering man. 26. okt.

27 stk.Conrad Electronic

denne artikel

30 W

Push-In-klemme

230 V/AC

12 V/DC

Fast spænding

115 V/AC

2.5 A

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

303,20 kr.^*

Phoenix Contact 1088495 Strømforsyning til DIN-skinne (DIN-rail) 24 V/DC 0.63 A 15 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435744

Hurtig levering man. 26. okt.

19 stk.Conrad Electronic

15 W

Push-In-klemme

230 V/AC

24 V/DC

Fast spænding

115 V/AC

630 mA

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

231,20 kr.^*

Phoenix Contact 1170954 Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 5 V/DC 3 A 15 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435749

Ukendt leveringstid

Conrad Electronic

15 W

Push-In-klemme

230 V/AC

5 V/DC

Fast spænding

115 V/AC

3 A

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

263,20 kr.^*

Phoenix Contact 2868677 Strømforsyning til DIN-skinne (DIN-rail) 24 V/DC 3.8 A 91.2 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:123627

Levering ons. 4. nov.

Conrad Electronic

91.2 W

Skrueklemme

264 V/AC

24 V/DC

Fast spænding

115 V/AC

3.8 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Phoenix Contact STEP3-PS/1AC/12DC/1.3/PT Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 12 V/DC 1.3 A 15 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:2435750

Hurtig levering man. 26. okt.

42 stk.Conrad Electronic

15 W

Push-In-klemme

230 V/AC

12 V/DC

Fast spænding

115 V/AC

1.3 A

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

263,20 kr.^*

Phoenix Contact 2868538 Strømforsyning til DIN-skinne (DIN-rail) 12 V/DC 1.1 A 12 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:512994

Udgået

Conrad Electronic

12 W

Skrueklemme

264 V/AC

12 V/DC

Fast spænding

115 V/AC

1.1 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

263,20 kr.^*

Phoenix Contact 2868541 Strømforsyning til DIN-skinne (DIN-rail) 5 V/DC 6.5 A 32.5 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:512853

Udgået

Conrad Electronic

32.5 W

Skrueklemme

264 V/AC

5 V/DC

Kan indstilles

115 V/AC

6.5 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

520,00 kr.^*

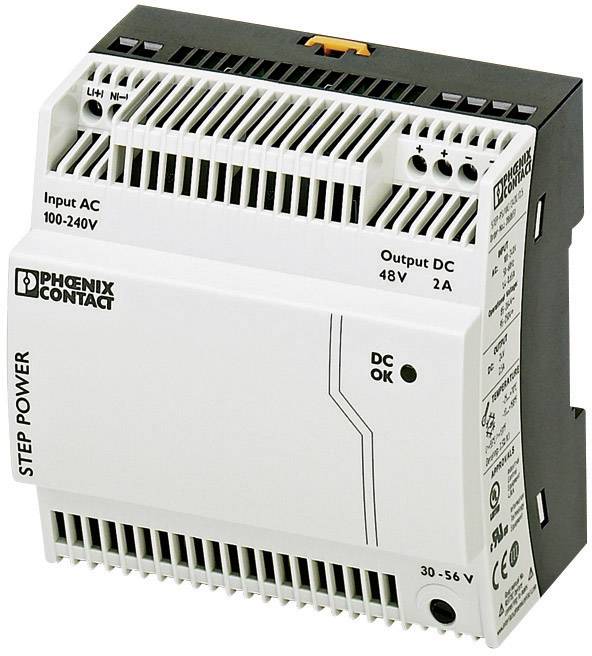

Phoenix Contact 2868680 Strømforsyning til DIN-skinne (DIN-rail) 48 V/DC 2 A 96 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:512856

Udgået

Conrad Electronic

96 W

Skrueklemme

264 V/AC

48 V/DC

Kan indstilles

115 V/AC

2 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

792,00 kr.^*

Phoenix Contact 2868716 Strømforsyning til DIN-skinne (DIN-rail) 24 V/DC 0.55 A 24 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:514789

I øjeblikket ikke tilgængelig

Conrad Electronic

24 W

Skrueklemme

52 V/AC

24 V/DC

Fast spænding

48 V/AC

550 mA

43 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

271,20 kr.^*

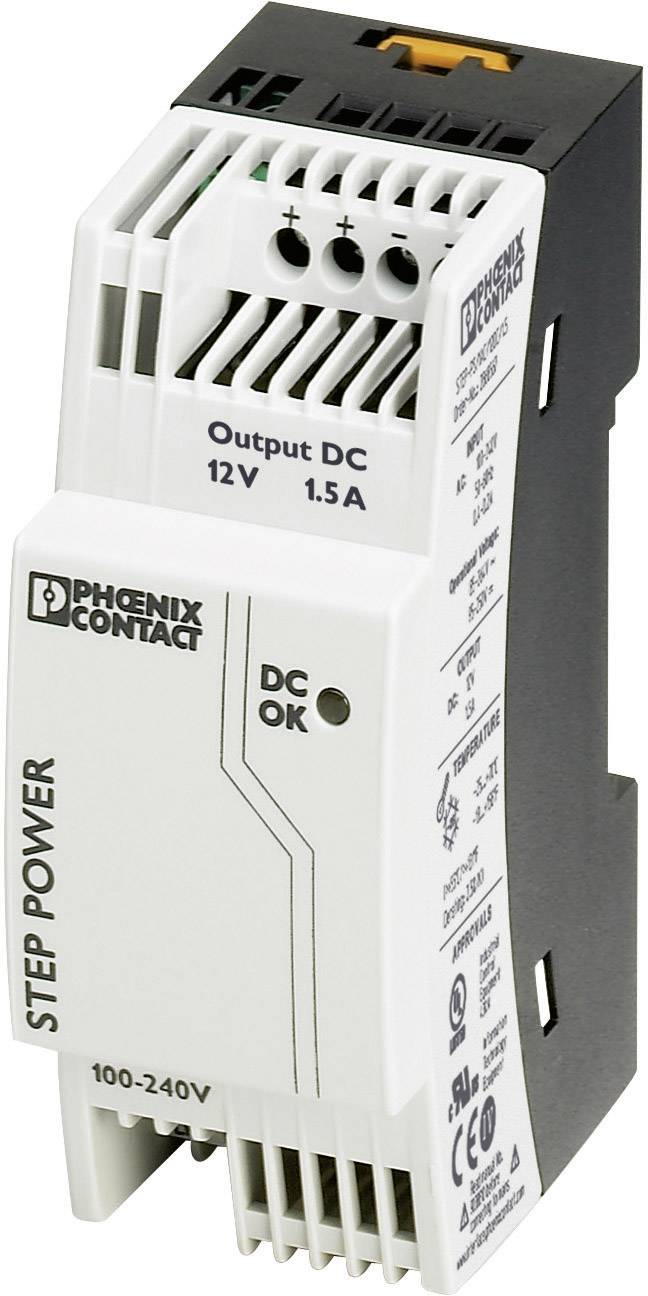

Phoenix Contact STEP-PS/1AC/12DC/1.5 Strømforsyning til DIN-skinne (DIN-rail) 12 V/DC 1.65 A 18 W Antal udgange:1 x Indhold 1 stk

Artikel nr.:511735

Udgået

Conrad Electronic

18 W

Skrueklemme

264 V/AC

12 V/DC

Fast spænding

115 V/AC

1.65 A

85 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

311,20 kr.^*

Dokumenter og downloads

Datablad

Datablad 2435751 Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 12 V/DC 2.5 A

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2435751 Phoenix Contact STEP3-PS/1AC/12DC/2.5/PT Strømforsyning til DIN-skinne (DIN-rail) Forbrug (standby) 0.1 W 12 V/DC 2.5 A

Beskrivelse

Den kompakte strømforsyning fra STEP POWER-generationen er i kraft af sin udformning særligt egnet til installationsfordelere og flade betjeningspulte. Udgangen yder 24 V/DC og maksimalt 0,5 A. Takket være den høje virkningsgrad og det lave standby-tab opnås en høj energieffektivitet.

Version

Fungerer i hele verden takket være et bredt indgangsområde og internationale godkendelser
Høj driftssikkerhed i kraft af høj MTBF >500.000 timer
Mulighed for parallelkobling for at øge effekt og redundans
Forenklet ibrugtagning i kraft af LED-funktionsovervågning
Høj driftssikkerhed i kraft af lang strømsvigtsbeskyttelsestid > 20 ms
Kan klikkes på bæreskinnen eller skrues fast på en jævn flade.

Tip

Beskrivelse

Version

Fungerer i hele verden takket være et bredt indgangsområde og internationale godkendelser
Høj driftssikkerhed i kraft af høj MTBF >500.000 timer
Mulighed for parallelkobling for at øge effekt og redundans
Forenklet ibrugtagning i kraft af LED-funktionsovervågning
Høj driftssikkerhed i kraft af lang strømsvigtsbeskyttelsestid > 20 ms
Kan klikkes på bæreskinnen eller skrues fast på en jævn flade.
