Name: Phoenix Contact SMKDSN 1,5/11 Printklemme 1.5 mm² Poltal 11 Grøn 1 stk Piece
Brand: Phoenix Contact
SKU: 2209503
Availability: BackOrder

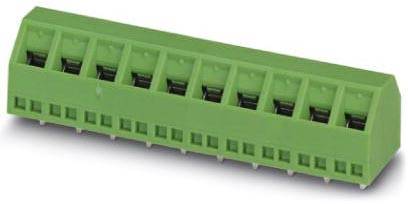

Grøn elektrisk stikforbindelse med otte tilslutningsklemmer, egnet til ledningsføring i elektroniske enheder eller tavler.

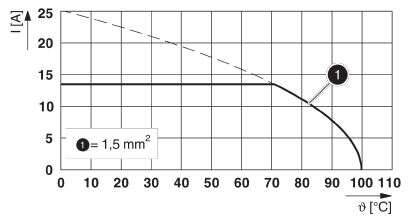

Diagrammet viser strømbelastningsevnen (I i ampere) i forhold til temperaturen (θ i grader Celsius) for en ledning med et tværsnit på 1,5 mm². Belastningsevnen falder med stigende temperatur.

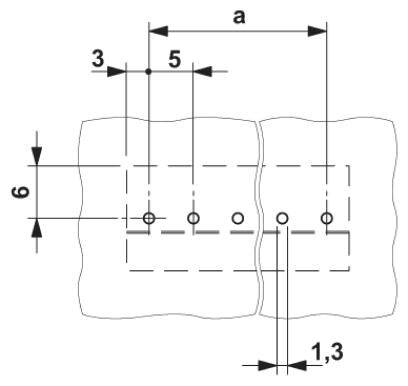

Teknisk tegning: To overlappende rektangler med punktforbindelser. Mål: 6 lodret, 3 vandret, a øverst, 5 indeni, 1,3 nederst.

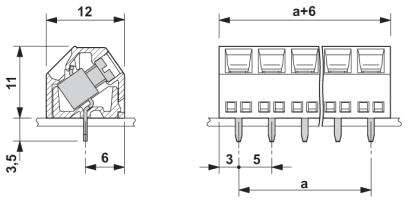

Teknisk tegning af en stikforbinder med dimensioner: Højde, bredde og hulafstande er angivet. Viser tværsnit og forfra.

1/4

Lignende billede

Emballage-type

Piece

Produkttype

Printklemme

5 mm

Poltal hver række

Poltal

Datablad (PDF)

Levering tors. 14. jan. 2027

Antal (stk.)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 7.200,00 kr.

Antal

stk.

Minimum ordrevolumen:: 50

Intervaller: 50

Total (20,24 kr. / stk.r)

1.012,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Skrueklemblokke

Indhold 1 stk

Tekniske specifikationer

Skruegevind M3
Monteringstype: Bølslodning
Antal tilslutninger: 11
Kan tilsluttes: Nej
Tilspændingsmoment: 0,5 Nm... 0,6 Nm
Overfladebeskaffenhed: Galvaniseret fortinding
Metaloverflade loddelag: Tin (5 - 7 µm Sn)
Isolerende materiale: PA
Isoleringsmaterialegruppe: I
Højde (uden loddepin): 11 mm
Pinlængde 3,5 mm
Stiftmål: 0,5 x 1 mm
Nominel impulsspænding (III/3) 4 kV
Frekvens 10 - 150 - 10 Hz
Nominelt tværsnit: 1.5 mm²

Emballage-type: Piece

Type: SMKDSN 1,5/11

Produkttype: Printklemme

Specifikationer: Med trækhylstre

RM: 5 mm

Rækkeantal: 1

Poltal hver række: 11

Poltal: 11

Afisoleringslængde (max.): 6 mm

Tilslutning: Skruer
Lodning

Nominel strøm: 13.5 A

Tværsnit fleksibel (min. ): 0.14 mm²

Nominel strøm - afrundet: 13.5 A

Tværsnit fast (min. ): 0.14 mm²

Tværsnit fleksibel (maks.): 1.5 mm²

Tværsnit fast (maks.): 1.5 mm²

AWG min.: 26

AWG max.: 16

Kontaktmateriale: Cu-legering, fortinnet

Kabinetmateriale: Polyamid

Producentfarve: Grøn

Virkeretning: Skrå til printplade

Produc.-delnr.: 1869156

Indhold: 1 stk

Nominel spænding: 400 V

Bredde: 56 mm

H: 14.5 mm

L: 16 mm

UKCA: Ja
