Name: Phoenix Contact REL-PR1-110DC/1/MB Relæ 110 V/DC 16 A 1 x sluttekontakt 1 stk Piece
Brand: Phoenix Contact
SKU: 2225722
Availability: BackOrder

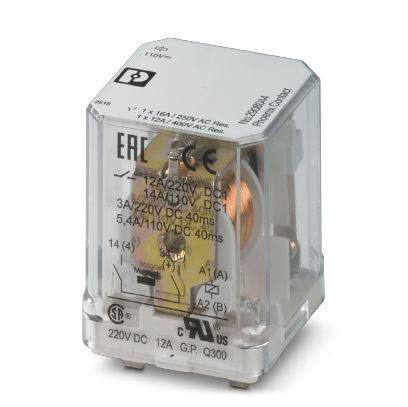

Relæ med gennemsigtig afdækning, viser kobberspoler indvendigt. Påtryk med tekniske specifikationer som spænding og strømstyrke.

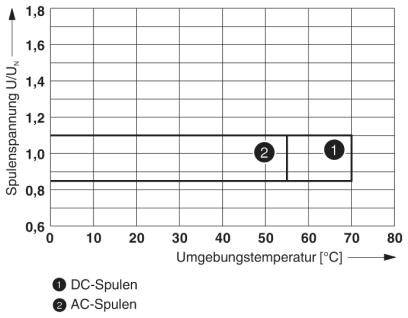

Diagrammet viser spoleudspænding U/UN i forhold til omgivelsestemperatur. DC-spoler konstant fra 60°C, AC-spoler fra 55°C.

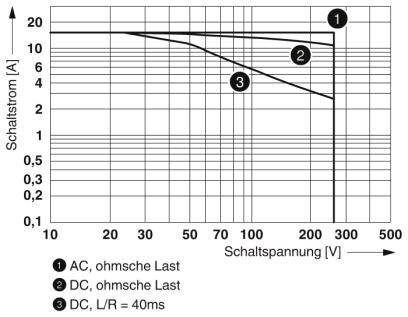

Diagram viser koblingstrøm (A) mod koblingsspænding (V) for belastninger: 'AC, ohmsk belastning', 'DC, ohmsk belastning', 'DC, L/R = 40 ms'.

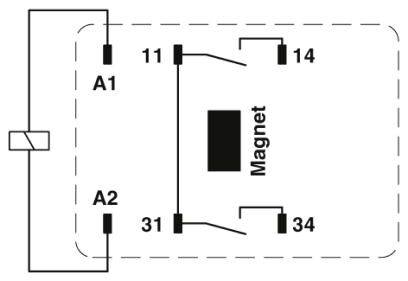

Relæskema med magnet: Tilslutninger A1, A2, 11, 14, 31, 34 vist. Magnet i midten, omgivet af kontaktsymboler.

1/4

Lignende billede

Emballage-type

Piece

Produkttype

Relæ

Nominel spænding spole

110 V/DC

Kontakttype

1 x sluttekontakt

Koblingsspænding (max.)

440 V/AC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

83 stk.

Antal

stk.

Total (139,00 kr. / stk.r)

139,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Kapslingsklasse: RT i
Typisk indgangsstrøm ved UN: 15 mA
Koblingsspænding min.: 5 V (ved 24 mA)
Koblingsstrøm minimum: 5 mA (ved 24 V)
Maks. indkoblingsstrøm 50 A (20 ms)
Frakoblingsydelse (ohmsk belastning) maks.:
384 W (VED 24 V DC)
900 W (VED 60 V DC)
1540 W (VED 110 V DC)
2640 W (VED 220 V DC)
Koblingseffekt minimal: 120 mW
MålStødspænding 4 kV
Tilsmudsningsgrad: 3
Overspændingskategori: III

Emballage-type: Piece

Produkttype: Relæ

Type: REL-PR1-110DC/1/MB

Nominel spænding spole: 110 V/DC

Kontakttype: 1 x sluttekontakt

Kontaktmateriale: AgNi

Koblingsspænding (max.): 440 V/AC

Brydestrøm (max.): 16 A

Maks. afbryderstyrke: 2640 W

Tilslutning: Stiktilslutning

Isolationsspænding: 4 kV

Reaktionstid: 20 ms

Faldtid: 15 ms

Mekanisk levetid: 2 x 10⁷ koblingscyklusser

Specifikationer: kan monteres

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 38.6 mm

H: 36.1 mm

D: 45.5 mm

Dim.: (B x H x T) 38.6 x 36.1 x 45.5 mm

Indhold: 1 stk

RoHS-godkendt: Ja

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Brydestrøm (max.)

Emballage-type

Koblingsspænding (max.)

Kontakttype

Nominel spænding spole

Tilslutning

Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225508

Levering tors. 5. nov.

110 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

120 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225509

Levering tors. 5. nov.

48 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

230 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225503

Levering tors. 5. nov.

1 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

60 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225505

Levering tors. 5. nov.

146 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

125 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relæ 120 V/AC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225524

Levering ons. 17. feb. 2027

Conrad Electronic

6 A

Piece

250 V DC/AC

4 x omskifter

120 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relæ 12 V/DC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225517

Levering ons. 10. mar. 2027

Conrad Electronic

6 A

Piece

250 V DC/AC

4 x omskifter

12 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225510

Levering tors. 5. nov.

9 SætConrad Electronic

50 mA

Piece

30 V/AC

4 x omskifter

12 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

890,00 kr.^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225512

Levering ons. 3. feb. 2027

Conrad Electronic

50 mA

Piece

30 V/AC

4 x omskifter

48 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

890,00 kr.^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relæ 60 V/DC 6 A 4 x omskifter 10 stk

Artikel nr.:2225519

Levering tors. 5. nov.

15 SætConrad Electronic

6 A

250 V DC/AC

4 x omskifter

60 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

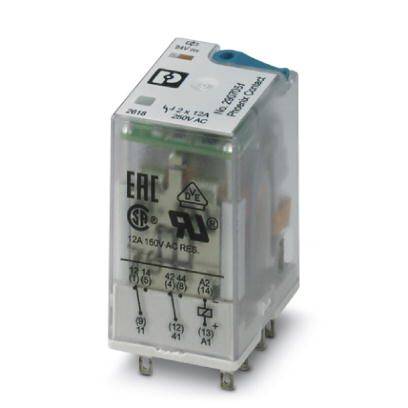

Phoenix Contact REL-IR2/24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 1 stk Piece

Artikel nr.:2225680

Udgået

Conrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

24 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

69,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2225722 Phoenix Contact REL-PR1-110DC/1/MB Relæ 110 V/DC 16 A 1 x sluttekontakt 1 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225722 Phoenix Contact REL-PR1-110DC/1/MB Relæ 110 V/DC 16 A 1 x sluttekontakt 1 stk Piece

Beskrivelse

Plug-in relæ med effektkontakter, specielt til kobling af høje DC-belastninger, 1 sluttekontakt, blæsemagnet, spolespænding: 110 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
