Name: Phoenix Contact REL-OR3/L- 24AC/3X21 Relæ 24 V/AC 10 A 3 x omskifter 10 stk
Brand: Phoenix Contact
SKU: 2225530
Availability: BackOrder

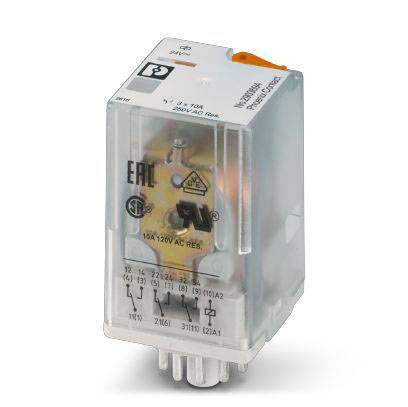

Et gennemsigtigt relæ med etiketter til tekniske specifikationer, herunder strømstyrke og spænding.

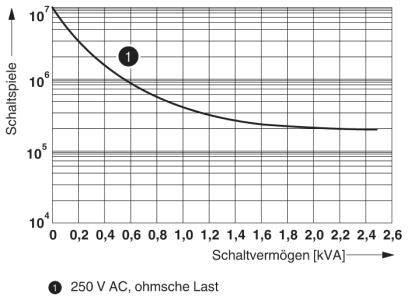

Diagram viser sammenhængen mellem brydeevne (0-2,6 kVA) og antal koblingscyklusser (10³-10⁷) ved 250 V AC, ohmsk belastning. Kurven forløber faldende.

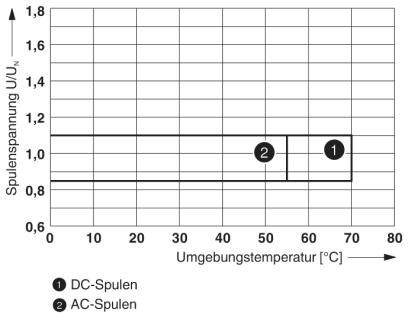

'Diagrammet viser spolesspænding vs. omgivelsestemperatur. DC-spoler er konstante op til 70°C, AC-spoler falder fra 50°C.'

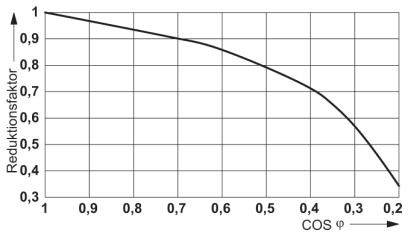

Diagrammet viser forholdet mellem reduktionsfaktor og COS φ. Kurven falder fra 1 ved COS φ=0 til 0,3 ved COS φ=0,2.

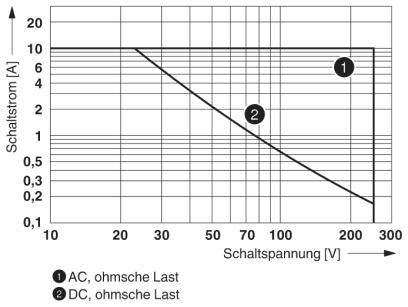

Skiftestrøm-Skiftespænding-diagram: X-aksen viser skiftespænding i volt, Y-aksen viser skiftestrøm i ampere. To kurver: AC og DC belastning.

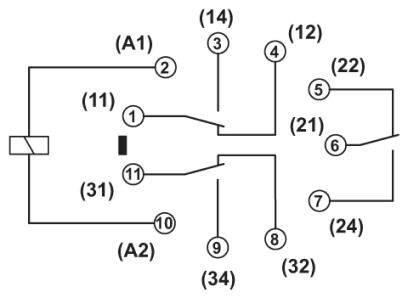

Diagram over en elektrisk kredsløbstegning med nummererede forbindelsespunkter og linjer, der viser forskellige kredsløb.

1/6

Produkttype

Relæ

Nominel spænding spole

24 V/AC

Kontakttype

3 x omskifter

Koblingsspænding (max.)

250 V/DC

Brydestrøm (max.)

10 A

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

23 Sæt

Antal (pakningsstørrelse 10 stk)

Sæt

Total (1.190,00 kr. / stk.r)

1.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Kapslingsklasse: RT i
Typisk indgangsstrøm ved UN: 108 mA
Koblingsspænding min.: 10 V (ved 24 mA)
Koblingsstrøm minimum: 10 mA (ved 24 V)
Maks. indkoblingsstrøm 30 A (20 ms. Sluttekontakt)
Frakoblingsydelse (ohmsk belastning) maks.:
240 W (VED 24 V DC)
108 W (VED 60 V DC)
52 W (VED 110 V DC)
48 W (VED 220 V DC)
MålStødspænding 4 kV
Isolering: Basisisolering
Tilsmudsningsgrad: 3
Overspændingskategori: III

Produkttype: Relæ

Type: REL-OR3/L- 24AC/3X21

Nominel spænding spole: 24 V/AC

Kontakttype: 3 x omskifter

Kontaktmateriale: AgNi

Koblingsspænding (max.): 250 V/DC

Brydestrøm (max.): 10 A

Maks. afbryderstyrke: 240 W

Tilslutning: Stiktilslutning

Isolationsspænding: 250 V/AC

Reaktionstid: 5 ms

Mekanisk levetid: 2 x 10⁷ koblingscyklusser

Specifikationer: med kontrolknap

Min. Temperatur: -40 °C

Maks. temperatur: +55 °C

Bredde: 35 mm

H: 35 mm

D: 54.4 mm

Dim.: (B x H x T) 35 x 35 x 54.4 mm

Indhold: 10 stk

RoHS-godkendt: Ja

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Brydestrøm (max.)

Emballage-type

Koblingsspænding (max.)

Kontakttype

Nominel spænding spole

Tilslutning

Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225508

Levering tors. 5. nov.

110 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

120 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225509

Levering tors. 5. nov.

48 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

230 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225503

Levering tors. 5. nov.

1 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

60 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225505

Levering tors. 5. nov.

146 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

125 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relæ 120 V/AC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225524

Levering tors. 18. feb. 2027

Conrad Electronic

6 A

Piece

250 V DC/AC

4 x omskifter

120 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relæ 12 V/DC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225517

Levering tors. 11. mar. 2027

Conrad Electronic

6 A

Piece

250 V DC/AC

4 x omskifter

12 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225510

Levering tors. 5. nov.

9 SætConrad Electronic

50 mA

Piece

30 V/AC

4 x omskifter

12 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

890,00 kr.^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225512

Levering tors. 4. feb. 2027

Conrad Electronic

50 mA

Piece

30 V/AC

4 x omskifter

48 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

890,00 kr.^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relæ 60 V/DC 6 A 4 x omskifter 10 stk

Artikel nr.:2225519

Levering tors. 5. nov.

15 SætConrad Electronic

6 A

250 V DC/AC

4 x omskifter

60 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 1 stk Piece

Artikel nr.:2225680

Udgået

Conrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

24 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

69,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relæ 24 V/AC 10 A 3 x omskifter 10 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225530 Phoenix Contact REL-OR3/L- 24AC/3X21 Relæ 24 V/AC 10 A 3 x omskifter 10 stk

Beskrivelse

Plug-in oktalrelæ med effektkontakter, 3 omskiftere, testknap, mekanisk visning af afbryderindstilling, spolespænding: 24 V AC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
