Phoenix Contact REL-MR- 48DC/21 Miniaturerelæ Nominel spænding: 48 V/DC 1 x skiftekontakt 10 stk

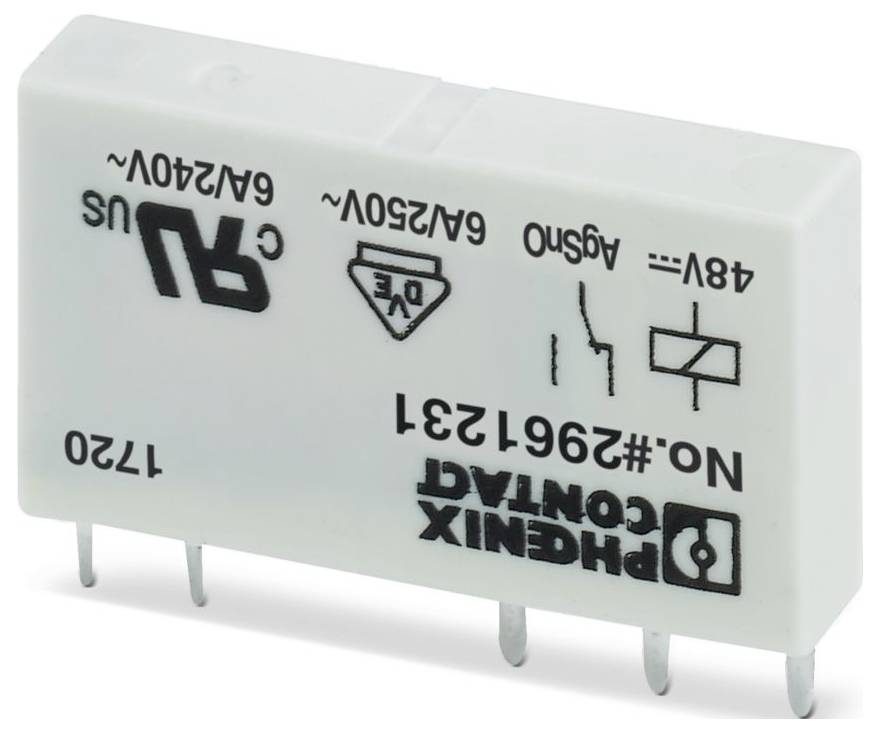

Phoenix Contact REL-MR- 48DC/21 Miniaturerelæ Nominel spænding: 48 V/DC 1 x skiftekontakt 10 stk-0
Lignende billede
Produkttype
Miniaturerelæ
Kontakttype
1 x skiftekontakt
Nominel spænding
48 V/DC
Koblingsspænding (max.)
250 V DC/AC
Type
REL-MR- 48DC/21
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Udgået
Total (950,00 kr. / stk.r)
950,00 kr.
prav.tax.untaxed inkl. moms
ekskl. 0,00 kr.
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
Uden yderligere fragtomkostninger
Gratis fragt
30 dages returret
Rapporter juridiske bekymringer

Tekniske specifikationer

  • Forbindelsestype: Stik / loddetilslutning
  • Bredde: 5 mm
  • Højde: 28 mm
  • Dybde: 15 mm
  • Farve: Hvid (RAL 9010).
  • Omgivelsesbetingelser: Omgivelsesbetingelser
  • Kapslingsklasse RT III.
  • Omgivelsestemperatur (under drift) -40 °C... 85 °C
  • Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
  • Standarder/bestemmelser: IEC 60664;en 50178;en 61810-1
  • Isolationsegenskaber: Isolationsegenskaber
  • Overspændingskategori: III
  • Tilsmudsningsgrad: 3
  • Monteringsposition: vilkårlig
  • Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
  • Maksimal tabseffekt ved nominel betingelse: 0,22 W.
  • Driftstype: 100 % ED
  • Indgangsspændingsområde 28,8 V DC … 132 V DC
  • Montering: Kan rækkemonteres uden afstand
  • Forurenende gas: Forurenende gastest
  • Kontaktspænding max. 250 V AC/DC
  • Tilkoblingsstrøm maks. 10 A (4 sek.)
  • Datadeplejestand: Datadeplejestand
  • Dato for sidste datapleje: 05.09.2025
  • NOMINEL INDGANGSSPÆNDING UN: 48 V DC
  • Typisk indgangsstrøm ved UN: 4,5 mA
  • Kontaktudførelse: 1 omskifter
  • Kontinuerlig grænsestrøm: 6 A.
  • Tænd/sluk
  • Mekanisk levetid: 2 x 107 koblingscyklusser
  • Prøvespænding (vikling/kontakt): 4 kV AC (50 Hz, 1 min., vikling/kontakt)
  • Patogenside: Patogenside
  • Drevets koblingsforhold: Monostabil
  • Drev (polaritet): Uhentet
  • Typisk reaktionstid 5 ms
  • Faldtid typisk: 2,5 ms
  • Spolemodstand: 10618 Ω ±10 % (ved 20 °C)
  • Skiftekontaktens type: Enkeltkontakt
  • Kontaktmateriale: AgSnO
  • Koblingsspænding min.: 5 V (ved 100 mA)
  • Koblingsstrøm minimum: 10 mA (ved 12 V)
  • Frakoblingsydelse (ohmsk belastning) maksimalt: 140 W (ved 24 V DC);20 W (ved 48 V DC);18 W (ved 60 V DC) ;23 W (ved 110 V DC);40 W (ved 220 V DC);1500 VA (ved 250  V AC)
  • Koblingsevne: 2 A (ved 24 V, DC13);0,2 A (ved 110 V, DC13);0,1 A (ved 220 V, DC13);3 A (ved 24 V, AC15);3 A (ved 120 V, AC15);3 A (ved 230 V, AC15)
Produkttype

Miniaturerelæ

Type

REL-MR- 48DC/21

Tilslutning

Stik

Lodning

Reaktionstid

5 ms

Faldtid

2.5 ms

Kontakttype

1 x skiftekontakt

Kontaktmateriale

AgSnO

Nominel spænding

48 V/DC

Koblingsspænding (max.)

250 V DC/AC

Maks. afbryderstyrke

1500 VA

Spoleeffekt

0.22 W

Specifikationer

Vaskebeskyttet (RT III)

RT III

Maks. temperatur

85 °C

Min. Temperatur

-40 °C

L

15 mm

Bredde

5 mm

H

28 mm

Dim.

(L x B x H) 15 x 5 x 28 mm

Indhold

10 stk

D

15 mm

UKCA

Ja

Dokumenter og downloads

Datablad

Datablad 3580397 Phoenix Contact REL-MR- 48DC/21 Miniaturerelæ Nominel spænding: 48 V/DC 1 x skiftekontakt 10 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3580397 Phoenix Contact REL-MR- 48DC/21 Miniaturerelæ Nominel spænding: 48 V/DC 1 x skiftekontakt 10 stk

Beskrivelse

Indstikbart miniaturerelæ, med skiftekontakt, 1 omskifter, indgangsspænding 48 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
