Name: Phoenix Contact REL-MR-24DC/21HC/EX Relæ 24 V/DC 16 A 1 x skiftekontakt 10 stk Piece
Brand: Phoenix Contact
SKU: 2225755
Availability: BackOrder

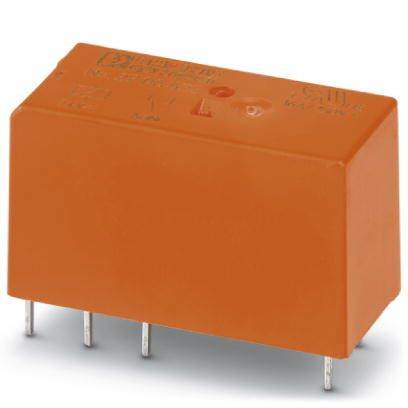

En orange, rektangulær elektronisk komponent med flere metalben på undersiden. Det ligner et relæ.

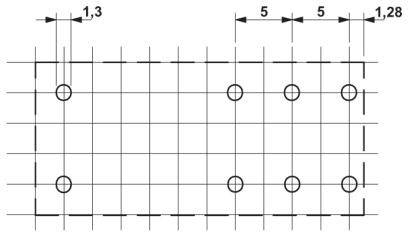

Teknisk tegning af et rektangulært gitter med ensartede mellemrum. Cirkler markerer bestemte positioner; dimensioner er angivet.

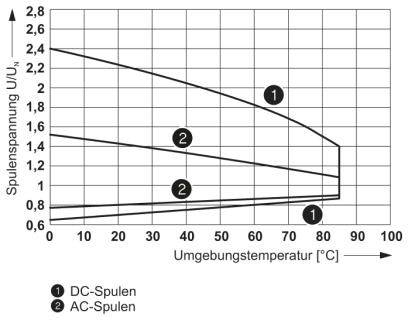

Diagram viser spænding (U/UN) vs. omgivelsestemperatur (°C) for DC- og AC-spoler. Spændingen falder med stigende temperatur.

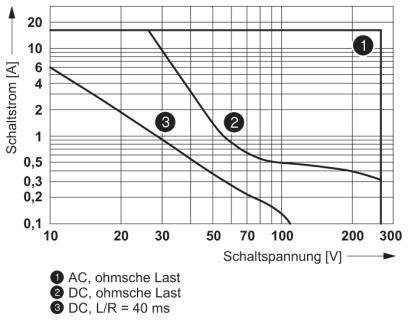

Diagram med tre kurver: AC, DC, DC med L/R=40 ms. X-akse: Koblingsspænding (V) 0-300, Y-akse: Koblingsstrøm (A) 0-4. Viser strøm-spændingsforhold.

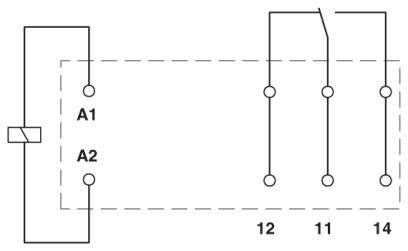

Relædiagram med A1 og A2 som spoletilslutninger og skiftekontakter 12, 11 og 14, som styrer strømkredsen.

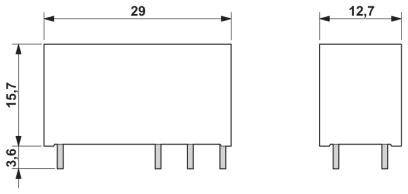

Teknisk tegning af en rektangulær elektronisk komponent med dimensioner: 29 mm lang, 15,7 mm høj, 12,7 mm bred, 3,6 mm afstand mellem de nedre ben.

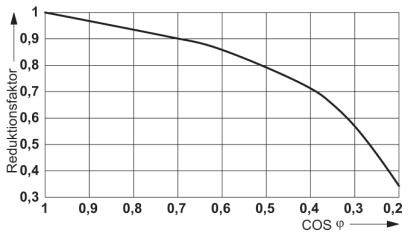

Diagrammet viser kurven for reduktionsfaktoren i forhold til COS φ. Reduktionsfaktoren falder fra 1 ved COS φ på 1 til 0,3 ved COS φ på 0,2.

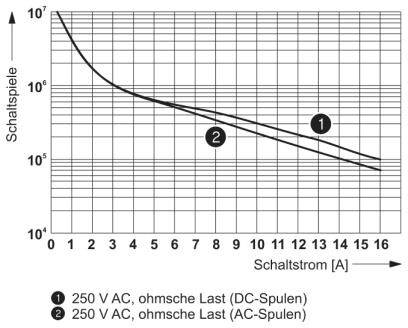

Diagram viser skiftemønstre afhængigt af skiftestrømmen. To kurver markerer lasttyper: '250 V AC, ohmsk last (DC-spoler)' og '250 V AC, ohmsk last (AC-spoler)'.

1/8

Lignende billede

Emballage-type

Piece

Produkttype

Relæ

Nominel spænding spole

24 V/DC

Kontakttype

1 x skiftekontakt

Koblingsspænding (max.)

250 V DC/AC

Datablad (PDF)

Levering man. 26. okt.

Antal (Sæt)

Du sparer

Emballagepris (ekskl. moms)

Mængderabatter varierer afhængigt af sælgeren

Du sparer 0,00 kr.

Antal (pakningsstørrelse 10 stk)

Sæt

Total (632,00 kr. / stk.r)

632,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Kapslingsklasse RT III.
Typisk indgangsstrøm ved UN: 17 mA
Koblingsspænding min.: 12 V (ved 10 mA)
Koblingsstrøm minimum: 10 mA (ved 12 V)
Maks. indkoblingsstrøm 50 A (20 ms)
Frakoblingsydelse (ohmsk belastning) maks.:
384 W (VED 24 V DC)
48 W (VED 60 V DC)
50 W (VED 110 V DC)
80 W (VED 220 V DC)
Tilsmudsningsgrad: 3
Overspændingskategori: III

Emballage-type: Piece

Produkttype: Relæ

Type: REL-MR-24DC/21HC/EX

Nominel spænding spole: 24 V/DC

Kontakttype: 1 x skiftekontakt

Kontaktmateriale: AgNi

Koblingsspænding (max.): 250 V DC/AC

Brydestrøm (max.): 16 A

Maks. afbryderstyrke: 384 W

Tilslutning: Lodning

Reaktionstid: 7 ms

Faldtid: 3 ms

Mekanisk levetid: 3x 10⁷ koblingscyklusser

Specifikationer: Vaskebeskyttet (RT III)

Min. Temperatur: -40 °C

Maks. temperatur: +85 °C

Bredde: 12.7 mm

H: 29 mm

D: 15.7 mm

Dim.: (B x H x T) 12.7 x 29 x 15.7 mm

Indhold: 10 stk

RoHS-godkendt: Ja

UKCA: Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutning

Koblingsspænding (max.)

Brydestrøm (max.)

Emballage-type

Kontakttype

Nominel spænding spole

Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225507

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

24 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

552,00 kr.^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225508

Levering man. 19. okt.

110 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225509

Levering man. 19. okt.

50 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

230 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225503

Levering man. 19. okt.

1 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

60 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225505

Levering man. 19. okt.

146 SætConrad Electronic

Stiktilslutning

250 V DC/AC

12 A

Piece

2 x omskifter

125 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/L- 24AC/4X21AU Relæ 24 V/AC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225522

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

24 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

680,00 kr.^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relæ 120 V/AC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225524

Levering ons. 27. jan. 2027

Conrad Electronic

Stiktilslutning

250 V DC/AC

6 A

Piece

4 x omskifter

120 V/AC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relæ 12 V/DC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225517

Levering man. 19. okt.

1 SætConrad Electronic

Stiktilslutning

250 V DC/AC

6 A

Piece

4 x omskifter

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

600,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225510

Levering man. 19. okt.

10 SætConrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225512

Levering tors. 14. jan. 2027

Conrad Electronic

Stiktilslutning

30 V/AC

50 mA

Piece

4 x omskifter

48 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

712,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2225755 Phoenix Contact REL-MR-24DC/21HC/EX Relæ 24 V/DC 16 A 1 x skiftekontakt 10 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225755 Phoenix Contact REL-MR-24DC/21HC/EX Relæ 24 V/DC 16 A 1 x skiftekontakt 10 stk Piece

Beskrivelse

RT III-tæt (vasketæt).

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Beskrivelse

RT III-tæt (vasketæt).

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
