Elektromekanik Relæ Printrelæ, stikrelæ

Phoenix Contact REL-PR1-220DC/1/MB Relæ 220 V/DC 16 A 1 x sluttekontakt 1 stk Piece

EAN:
Fremstillingsnr.
Artikel nr.:

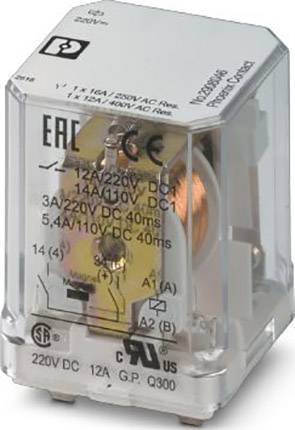

Transparent reléhus med spoler og kontaktmærkning til forskellige spændinger og strømstyrker, industriel brug.
Lignende billede

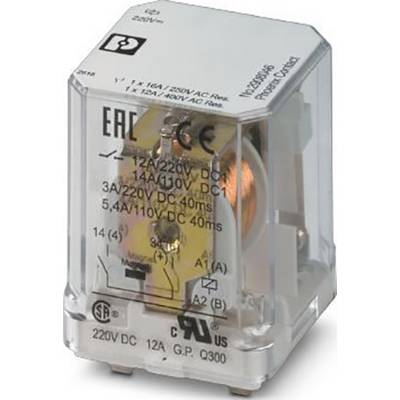

Transparent reléhus med spoler og kontaktmærkning til forskellige spændinger og strømstyrker, industriel brug.

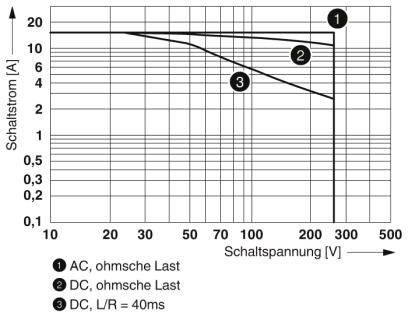

Diagrammet viser tændstrøm [A] mod tændspænding [V] for AC, DC og DC med L/R=40ms. Indeholder tre kurver for ohmske belastninger.
Elektrisk kredsløbsdiagram: En magnet skifter gennem kontakter 11-14 og 31-34, med tilslutninger A1 og A2, i et rektangulært hus.
Diagrammet viser spolespænding (U/UN) for jævnstrøms- og vekselstrømsspoler i forhold til omgivelsestemperatur (°C). Jævnstrøm ved 65°C, vekselstrøm ved 70°C.
1/4
Lignende billede
Emballage-type
Piece
Produkttype
Relæ
Nominel spænding spole
220 V/DC
Kontakttype
1 x sluttekontakt
Koblingsspænding (max.)
440 V/AC
Datablad (PDF)
European union
Phoenix Contact
Levering fre. 9. okt.

131 stk.

Antal (stk.)
Du sparer
Emballagepris (ekskl. moms)
1
-
103,20 kr.
3
6% = 5,70 kr.
97,50 kr.
5
8% = 8,00 kr.
95,20 kr.
10
9% = 9,50 kr.
93,70 kr.
25
11% = 11,22 kr.
91,98 kr.
50
13% = 13,12 kr.
90,08 kr.
Mængderabatter varierer afhængigt af sælgeren
Du sparer 0,00 kr.

Antal

Total (103,20 kr. / stk.r)
103,20 kr.
ekskl. moms
30 dages returret
Rapporter juridiske bekymringer
  • Tekniske specifikationer
  • Varianter
  • Dokumenter og downloads
  • Beskrivelse
  • Købes ofte sammen

Tekniske specifikationer

  • Kapslingsklasse: RT i
  • Typisk indgangsstrøm ved UN: 7.3 mA
  • Koblingsspænding min.: 5 V (ved 24 mA)
  • Koblingsstrøm minimum: 5 mA (ved 24 V)
  • Maks. indkoblingsstrøm 50 A (20 ms)
  • Frakoblingsydelse (ohmsk belastning) maks.:
  • 384 W (VED 24 V DC)
  • 900 W (VED 60 V DC)
  • 1540 W (VED 110 V DC)
  • 2640 W (VED 220 V DC)
  • Koblingseffekt minimal: 120 mW
  • MålStødspænding 4 kV
  • Tilsmudsningsgrad: 3
  • Overspændingskategori: III
Emballage-type

Piece

Produkttype

Relæ

Type

REL-PR1-220DC/1/MB

Nominel spænding spole

220 V/DC

Kontakttype

1 x sluttekontakt

Kontaktmateriale

AgNi

Koblingsspænding (max.)

440 V/AC

Brydestrøm (max.)

16 A

Maks. afbryderstyrke

2640 W

Tilslutning

Stiktilslutning

Isolationsspænding

4 kV

Reaktionstid

20 ms

Faldtid

15 ms

Mekanisk levetid

2 x 10 7 koblingscyklusser

Specifikationer

kan monteres

Min. Temperatur

-40 °C

Maks. temperatur

+70 °C

Bredde

38.6 mm

H

36.1 mm

D

45.5 mm

Dim.

(B x H x T) 38.6 x 36.1 x 45.5 mm

Indhold

1 stk

RoHS-godkendt

Ja

UKCA

Ja

Varianter(Alle priser er ekskl. moms, ekskl. forsendelse.)

Tilslutning
Koblingsspænding (max.)
Brydestrøm (max.)
Kontakttype
Nominel spænding spole

Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relæ 12 V/DC 12 A 2 x omskifter 10 stk
Phoenix Contact REL-IR2/LDP- 12DC/2X21 Relæ 12 V/DC 12 A 2 x omskifter 10 stk

2225500


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
12 V/DC
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP- 24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 10 stk Piece

2225501


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
24 V/DC
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relæ 48 V/DC 12 A 2 x omskifter 10 stk
Phoenix Contact REL-IR2/LDP- 48DC/2X21 Relæ 48 V/DC 12 A 2 x omskifter 10 stk

2225502


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
48 V/DC
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

2225503


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
60 V/DC
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relæ 110 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP-110DC/2X21 Relæ 110 V/DC 12 A 2 x omskifter 10 stk Piece

2225504


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
110 V/DC
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

2225505


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
125 V/DC
Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L- 24AC/2X21 Relæ 24 V/AC 12 A 2 x omskifter 10 stk Piece

2225507


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
24 V/AC
Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

2225508


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
120 V/AC
Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece
Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

2225509


Stiktilslutning
250 V DC/AC
12 A
2 x omskifter
230 V/AC
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece
Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

2225510


Stiktilslutning
30 V/AC
50 mA
4 x omskifter
12 V/DC

Dokumenter og downloads

Datablad

European union

Datablad 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relæ 220 V/DC 16 A 1 x sluttekontakt 1 stk Piece

Datablad 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relæ 220 V/DC 16 A 1 x sluttekontakt 1 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225723 Phoenix Contact REL-PR1-220DC/1/MB Relæ 220 V/DC 16 A 1 x sluttekontakt 1 stk Piece

Beskrivelse

Plug-in relæ med effektkontakter, specielt til kobling af høje DC-belastninger, 1 sluttekontakt, blæsemagnet, spolespænding: 220 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Beskrivelse

Plug-in relæ med effektkontakter, specielt til kobling af høje DC-belastninger, 1 sluttekontakt, blæsemagnet, spolespænding: 220 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
