Name: Phoenix Contact REL-MR- 24DC/21AU/MS Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt 10 stk
Brand: Phoenix Contact
SKU: 3580285
Availability: SoldOut

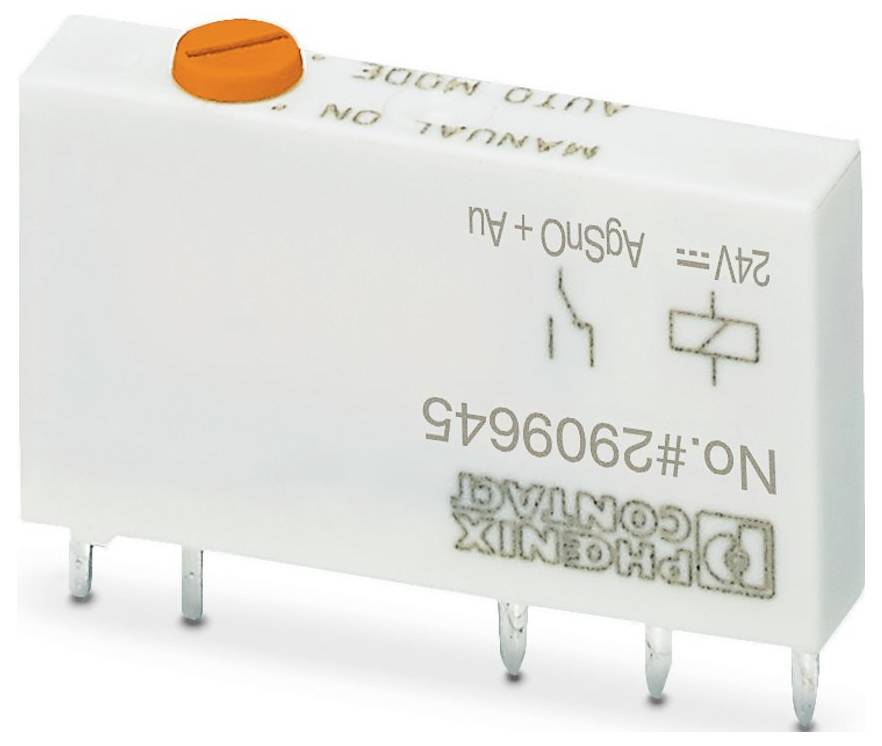

Hvidt elektronisk relæ med orange øverste knap, seks metalpinne og trykt tekst 'NO. 2909645 AGSN ON'.

Lignende billede

Produkttype

Miniaturerelæ

Kontakttype

1 x skiftekontakt

Nominel spænding

24 V/DC

Koblingsspænding (max.)

250 V/AC

Type

REL-MR- 24DC/21AU/MS

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Udgået

Total (75,00 kr. / stk.r)

750,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Forbindelsestype: Stik / loddetilslutning
Bredde: 5 mm
Højde: 28 mm
Dybde: 16 mm
Farve: Hvid (RAL 9010).
Omgivelsesbetingelser: Omgivelsesbetingelser
Kapslingsklasse RT II.
Omgivelsestemperatur (under drift) -40 °C... 85 °C
Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
Standarder/bestemmelser: IEC 60664;en 50178;en 61810-1
Bemærk: Følgende værdier gælder for destrueret guldlag
Isolationsegenskaber: Isolationsegenskaber
Overspændingskategori: III
Tilsmudsningsgrad: 3
Monteringsposition: vilkårlig
Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
Maksimal tabseffekt ved nominel betingelse: 0,17 W.
Driftstype: 100 % ED
Indgangsspændingsområde 14,4 V DC … 66 V DC
Montering: Kan rækkemonteres uden afstand
Forurenende gas: Forurenende gastest
Kontaktspænding maks. 250 V AC
Maks. indkoblingsstrøm 50 mA
Datadeplejestand: Datadeplejestand
Dato for sidste datapleje: 05.09.2025
NOMINEL INDGANGSSPÆNDING UN: 24 V DC
Indgangsspændingsområde iht. UN: Se diagram
Typisk indgangsstrøm ved UN: 7 mA
Kontaktudførelse: 1 omskifter
Kontinuerlig grænsestrøm: 6 A.
Tænd/sluk
Mekanisk levetid: 1 x 107 koblingscyklusser
Prøvespænding (vikling/kontakt): 4 kV AC (50 Hz, 1 min., vikling/kontakt)
Patogenside: Patogenside
Drevets koblingsforhold: Monostabil
Drev (polaritet): Uhentet
Typisk reaktionstid 5 ms
Faldtid typisk: 2,5 ms
Spolemodstand: 3390 Ω ±10 % (ved 20 °C)
Skiftekontaktens type: Enkeltkontakt
Kontaktmateriale: AgSnO
Koblingsspænding min.: 5 V (ved 100 mA)
Koblingsstrøm minimum: 10 mA (ved 12 V)
Frakoblingsydelse (ohmsk belastning) maksimalt: 140 W (ved 24 V DC);20 W (ved 48 V DC);18 W (ved 60 V DC) ;23 W (ved 110 V DC);40 W (ved 220 V DC);1500 VA (ved 250 V AC)
Koblingsevne: 2 A (ved 24 V, DC13);0,2 A (ved 110 V, DC13);0,1 A (ved 220 V, DC13);3 A (ved 24 V, AC15);3 A (ved 120 V, AC15);3 A (ved 230 V, AC15)
Skift: Ved ødelagt guldlag: Skift: Ved ødelagt guldlag
Motorbelastning iht. UL 508: 1/4 HP, 240... 277 V AC (sluttekontakt);1/6 HP, 240... 277 V AC (åbner)

Produkttype: Miniaturerelæ

Type: REL-MR- 24DC/21AU/MS

Tilslutning: Stik
Lodning

Styrespænding (min.): 14.4 V/DC

Styrespænding (max.): 66 V/DC

Reaktionstid: 5 ms

Faldtid: 2.5 ms

Kontakttype: 1 x skiftekontakt

Kontaktmateriale: AgSnO + hårdforgyldning

Nominel spænding: 24 V/DC

Koblingsspænding (max.): 250 V/AC

Maks. afbryderstyrke: 1500 VA

Spoleeffekt: 0.17 W

Specifikationer: kan monteres

: Relæbeskyttelsestype RT II

Maks. temperatur: 85 °C

Min. Temperatur: -40 °C

L: 16 mm

Bredde: 5 mm

H: 28 mm

Dim.: (L x B x H) 16 x 5 x 28 mm

Indhold: 10 stk

D: 16 mm

UKCA: Ja

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Koblingsspænding (max.)

Kontakttype

Nominel spænding

Phoenix Contact REL-MR- 24DC/21AU/MS Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt 10 stk

Artikel nr.:3580285

Udgået

Conrad Electronic

denne artikel

250 V/AC

1 x skiftekontakt

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-MR- 12DC/21-21 Miniaturerelæ Nominel spænding: 12 V/DC 2 x omskifter Piece 10 stk

Artikel nr.:3580399

Levering fre. 6. nov.

2623 SætConrad Electronic

250 V DC/AC

2 x omskifter

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

369,00 kr.^*

Phoenix Contact REL-MR- 12DC/21-21AU Miniaturerelæ Nominel spænding: 12 V/DC 2 x omskifter 10 stk

Artikel nr.:3580406

Levering fre. 6. nov.

6 SætConrad Electronic

250 V/AC

2 x omskifter

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

429,00 kr.^*

Phoenix Contact REL-MR- 12DC/21HC Miniaturerelæ Nominel spænding: 12 V/DC 1 x skiftekontakt 10 stk

Artikel nr.:3580409

Levering fre. 6. nov.

675 SætConrad Electronic

250 V DC/AC

1 x skiftekontakt

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

339,00 kr.^*

Phoenix Contact REL-MR- 24DC/21-21 Miniaturerelæ Nominel spænding: 24 V/DC 2 x omskifter Piece 10 stk

Artikel nr.:3580391

Hurtig levering fre. 30. okt.

26 SætConrad Electronic

250 V DC/AC

2 x omskifter

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

279,00 kr.^*

Phoenix Contact REL-MR- 24DC/21HC AU Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt 10 stk

Artikel nr.:3580348

Levering fre. 6. nov.

173 SætConrad Electronic

250 V DC/AC

1 x skiftekontakt

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

379,00 kr.^*

Phoenix Contact REL-MR- 24DC/21HC Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt Piece 10 stk

Artikel nr.:3580410

Levering fre. 6. nov.

9350 SætConrad Electronic

250 V DC/AC

1 x skiftekontakt

24 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

339,00 kr.^*

Phoenix Contact REL-MR- 4,5DC/21AU Miniaturerelæ Nominel spænding: 4.5 V/DC 1 x skiftekontakt 10 stk

Artikel nr.:3580419

Levering fre. 6. nov.

15 SætConrad Electronic

250 V/AC

1 x skiftekontakt

4.5 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

690,00 kr.^*

Phoenix Contact REL-MR- 48DC/21HC Miniaturerelæ Nominel spænding: 48 V/DC 1 x skiftekontakt Piece 10 stk

Artikel nr.:3579531

Levering fre. 6. nov.

7 SætConrad Electronic

250 V DC/AC

1 x skiftekontakt

48 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

389,00 kr.^*

Phoenix Contact REL-MR- 12DC/1IC Miniaturerelæ Nominel spænding: 12 V/DC 1 x sluttekontakt 10 stk

Artikel nr.:3579708

Udgået

Conrad Electronic

250 V DC/AC

1 x sluttekontakt

12 V/DC

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

379,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 3580285 Phoenix Contact REL-MR- 24DC/21AU/MS Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt 10 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 3580285 Phoenix Contact REL-MR- 24DC/21AU/MS Miniaturerelæ Nominel spænding: 24 V/DC 1 x skiftekontakt 10 stk

Beskrivelse

Miniatureeffektrelæ med flerlagsguldkontakt, 1 omskifter, manuel betjening, indgangsspænding 24 V DC
