Name: Phoenix Contact REL-MR- 18DC/21 Relæ 18 V/DC 6 A 1 x skiftekontakt 10 stk Piece
Brand: Phoenix Contact
SKU: 2225817
Availability: BackOrder

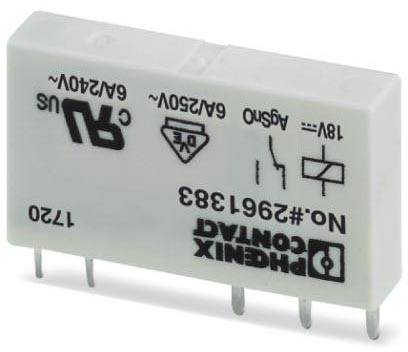

Et lille elektrisk relæmodul med flere metalben og påtryk, der viser forskellige spændings- og strømstyrkeoplysninger.

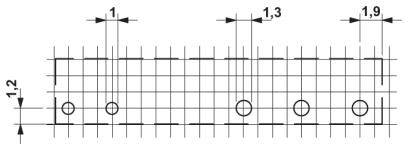

Teknisk tegning af et rektangel med hullinje, dimensioner: 1,2 cm højde, 1,1 cm afstand mellem tre parallelle linjer, fire huller indvendigt.

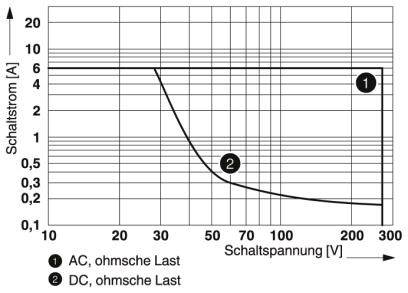

Diagrammet viser koblingstrøm [A] mod koblingsspænding [V] for AC og DC ohmske belastninger. Kurveforløbet falder ved stigende spænding.

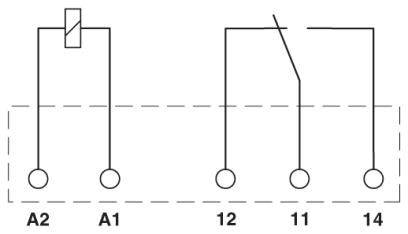

'Symboldiagram af en elektrisk kontaktor med spole til venstre og skiftekontrakt til højre. Tilslutninger: A2, A1, 12, 11, 14.'

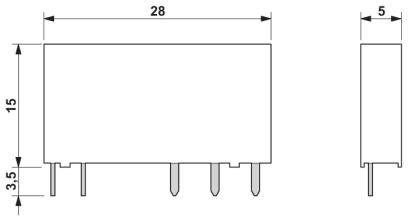

Dimensionsdiagram for en elektrisk komponent. Venstre: Bredde 28 mm, højde 15 mm, bundafstand 3,5 mm. Højre: Dybde 5 mm.

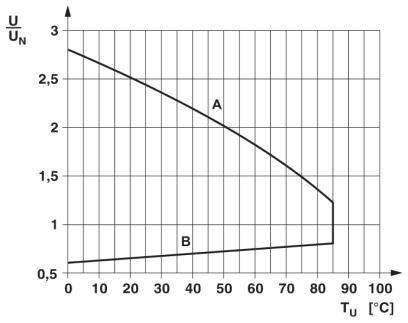

Diagrammet viser afhængigheden af U/UN i forhold til temperaturen TU i °C. Linje A falder, linje B stiger, og begge krydser hinanden ved ca. 65 °C.

1/6

Lignende billede

Emballage-type

Piece

Produkttype

Relæ

Nominel spænding spole

18 V/DC

Kontakttype

1 x skiftekontakt

Koblingsspænding (max.)

250 V DC/AC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

10 Sæt

Antal (pakningsstørrelse 10 stk)

Sæt

Total (650,00 kr. / stk.r)

650,00 kr.

inkl. moms

Kun 10 Sæt tilbage på lager

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Kapslingsklasse RT III.
Typisk indgangsstrøm ved UN: 9 mA
Koblingsspænding min.: 5 V (ved 100 mA)
Koblingsstrøm minimum: 10 mA (ved 12 V)
Tilkoblingsstrøm maks. 10 A (4 sek.)
Frakoblingsydelse (ohmsk belastning) maks.:
140 W (VED 24 V DC)
18 W (VED 60 V DC)
23 W (VED 110 V DC)
40 W (VED 220 V DC)
Tilsmudsningsgrad: 3
Overspændingskategori: III

Emballage-type: Piece

Produkttype: Relæ

Type: REL-MR- 18DC/21

Nominel spænding spole: 18 V/DC

Kontakttype: 1 x skiftekontakt

Kontaktmateriale: AgSnO

Koblingsspænding (max.): 250 V DC/AC

Brydestrøm (max.): 6 A

Maks. afbryderstyrke: 140 W

Tilslutning: Lodning

Reaktionstid: 5 ms

Faldtid: 2.5 ms

Mekanisk levetid: 2 x 10⁷ koblingscyklusser

Specifikationer: Vaskebeskyttet (RT III)

Min. Temperatur: -40 °C

Maks. temperatur: +85 °C

Bredde: 5 mm

H: 28 mm

D: 15 mm

Dim.: (B x H x T) 5 x 28 x 15 mm

Indhold: 10 stk

RoHS-godkendt: Ja

UKCA: Ja
