Name: Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece
Brand: Phoenix Contact
SKU: 2225512
Availability: BackOrder

Et gennemsigtigt relæ med flere tekniske certifikater påtrykt, viser stikforbindelser og et kredsløbsdiagram øverst.

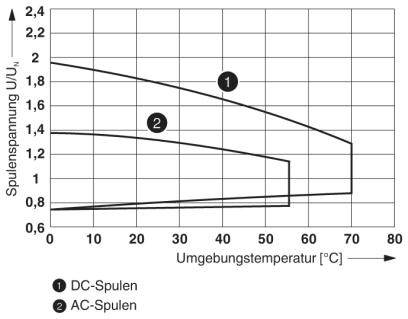

Diagrammet viser afhængigheden af spændingen i spoler i forhold til omgivelsestemperaturen. Kurver for jævnstrømsspoler (1) og vekselstrømsspoler (2) er vist.

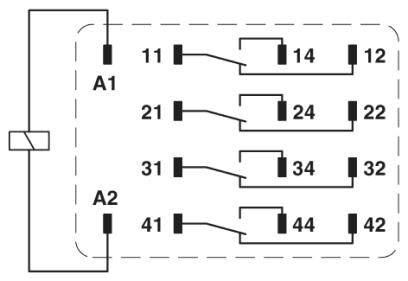

Elektrisk kredsdiagram for en switch med fire kontakter, nummereret som 11-14, 21-24, 31-34 og 41-44. Tilslutninger A1 og A2 er vist.

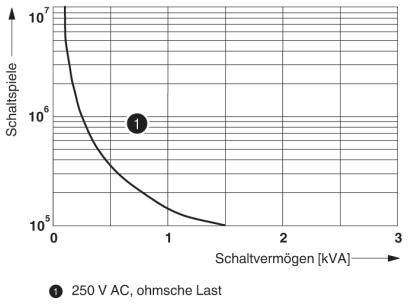

Diagram over en kurve, der viser skiftefrekvenser afhængigt af skifteevne (kVA). Hovedværdi: '250 V AC, ohmsk belastning'.

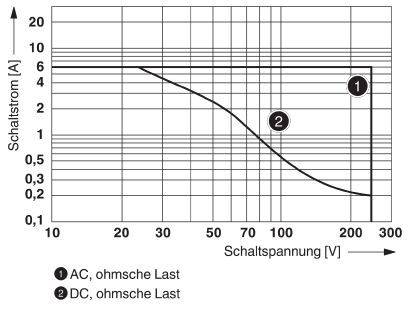

Diagram viser koblingstrøm mod koblingsspænding. Kurverne viser AC- og DC-ohmsk belastning. Spænding 0-300 V, strøm 0-12 A.

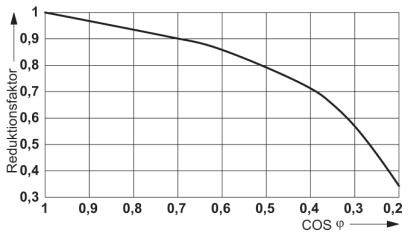

Diagrammet viser kurven for reduktionsfaktoren i forhold til COS φ. Værdien falder fra 1 til 0,3, når COS φ falder fra 1 til 0,2.

1/6

Lignende billede

Emballage-type

Piece

Produkttype

Relæ

Nominel spænding spole

48 V/DC

Kontakttype

4 x omskifter

Koblingsspænding (max.)

30 V/AC

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 4. feb. 2027

Antal (pakningsstørrelse 10 stk)

Sæt

Total (890,00 kr. / stk.r)

890,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Relæ - PCB

Vigtig information

Tekniske specifikationer

Kapslingsklasse: RT i
Typisk indgangsstrøm ved UN: 22 mA
Koblingsspænding minimal: 2 V (ved 24 mA)
Koblingsstrøm minimal: 2 mA (24 V DC)
Maks. indkoblingsstrøm 50 mA
Frakoblingsydelse (ohmsk belastning) maks.:
1.2 W (VED 24 V DC)
108 W (VED 60 V DC)
52 W (VED 110 V DC)
48 W (VED 220 V DC)
Koblingseffekt minimal: 48 mW
MålStødspænding 2.5 kV
Isolering: Basisisolering
Tilsmudsningsgrad: 2
Overspændingskategori: II

Emballage-type: Piece

Produkttype: Relæ

Type: REL-IR4/LDP- 48DC/4X21AU

Nominel spænding spole: 48 V/DC

Kontakttype: 4 x omskifter

Kontaktmateriale: AgNi + hårdforgyldning

Koblingsspænding (max.): 30 V/AC

Brydestrøm (max.): 50 mA

Maks. afbryderstyrke: 108 W

Tilslutning: Stiktilslutning

Isolationsspænding: 250 V/AC

Reaktionstid: 13 ms

Faldtid: 14 ms

Mekanisk levetid: 2 x 10⁷ koblingscyklusser

Specifikationer: med kontrolknap

Min. Temperatur: -40 °C

Maks. temperatur: +70 °C

Bredde: 21.2 mm

H: 27.5 mm

D: 35.6 mm

Dim.: (B x H x T) 21.2 x 27.5 x 35.6 mm

Indhold: 10 stk

RoHS-godkendt: Ja

UKCA: Ikke relevant

Varianter(Alle priser er inkl. moms, ekskl. forsendelse)

Brydestrøm (max.)

Emballage-type

Koblingsspænding (max.)

Kontakttype

Nominel spænding spole

Tilslutning

Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225512

Levering tors. 4. feb. 2027

Conrad Electronic

denne artikel

50 mA

Piece

30 V/AC

4 x omskifter

48 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

890,00 kr.^*

Phoenix Contact REL-IR2/L-120AC/2X21 Relæ 120 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225508

Levering tors. 5. nov.

110 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

120 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/L-230AC/2X21 Relæ 230 V/AC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225509

Levering tors. 5. nov.

48 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

230 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/LDP- 60DC/2X21 Relæ 60 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225503

Levering tors. 5. nov.

1 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

60 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/LDP-125DC/2X21 Relæ 125 V/DC 12 A 2 x omskifter 10 stk Piece

Artikel nr.:2225505

Levering tors. 5. nov.

146 SætConrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

125 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/L-120AC/4X21 Relæ 120 V/AC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225524

Levering tors. 18. feb. 2027

Conrad Electronic

6 A

Piece

250 V DC/AC

4 x omskifter

120 V/AC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21 Relæ 12 V/DC 6 A 4 x omskifter 10 stk Piece

Artikel nr.:2225517

Levering tors. 11. mar. 2027

Conrad Electronic

6 A

Piece

250 V DC/AC

4 x omskifter

12 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR4/LDP- 12DC/4X21AU Relæ 12 V/DC 50 mA 4 x omskifter 10 stk Piece

Artikel nr.:2225510

Levering tors. 5. nov.

9 SætConrad Electronic

50 mA

Piece

30 V/AC

4 x omskifter

12 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

890,00 kr.^*

Phoenix Contact REL-IR4/LDP- 60DC/4X21 Relæ 60 V/DC 6 A 4 x omskifter 10 stk

Artikel nr.:2225519

Levering tors. 5. nov.

15 SætConrad Electronic

6 A

250 V DC/AC

4 x omskifter

60 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

750,00 kr.^*

Phoenix Contact REL-IR2/24DC/2X21 Relæ 24 V/DC 12 A 2 x omskifter 1 stk Piece

Artikel nr.:2225680

Udgået

Conrad Electronic

12 A

Piece

250 V DC/AC

2 x omskifter

24 V/DC

Stiktilslutning

stk.

Minimum ordrevolumen:: 1

Intervaller: 1

69,00 kr.^*

Dokumenter og downloads

Datablad

Datablad 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225512 Phoenix Contact REL-IR4/LDP- 48DC/4X21AU Relæ 48 V/DC 50 mA 4 x omskifter 10 stk Piece

Beskrivelse

Stikbart industrirelæ med effektkontakter og ekstra hårdforgyldning, 4 omskiftere, testknap, status-LED, friløbsdiode, mekanisk kontaktstillingsvisning, polaritet A1+, A2-, spolespænding: 48 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
