Name: Phoenix Contact PLC-RPT- 24DC/2X21/FG Relækomponent 24 V/DC 2 x omskifter 1 stk
Brand: Phoenix Contact
SKU: 2225808
Availability: InStock

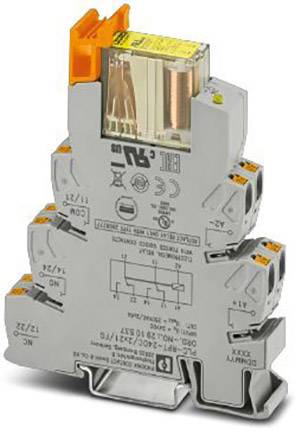

Et gråt, elektrisk koblingsrelæ med en orange løftearm og påskrifter viser el-diagrammer og tekniske specifikationer.

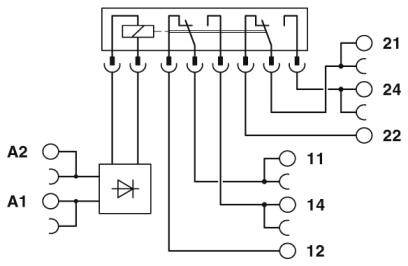

Principdiagram for en elektrisk kredsløb med kontakter, dioder og tilslutninger, der viser forskellige ledningsstier.

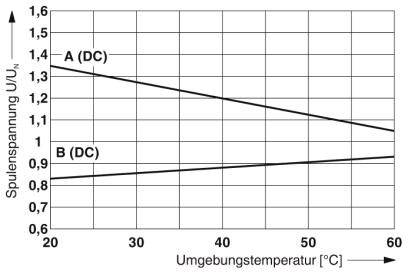

Diagrammet viser ændringen af spolestrømmen (U/UN) i forhold til omgivelsestemperaturen (°C) for to jævnstrømsspoler A og B.

1/3

Lignende billede

Produkttype

Relækomponent

Kontakttype

2 x omskifter

Nominel spænding

24 V/DC

Koblingsspænding (max.)

250 V DC/AC

Type

PLC-RPT- 24DC/2X21/FG

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tors. 5. nov.

20 stk.

Antal

stk.

Total (439,00 kr. / stk.r)

439,00 kr.

inkl. moms

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Omgivende temperatur (opbevaring/transport): -20 °C - +85 °C.
Nominel indgangsspænding 24 V/DC
Typisk indgangsstrøm 30 mA
Spolespænding 24 V/DC
Beskyttelseskredsløb: Friløbsdiode
Driftspændingsvisning: LED, gul
Skiftekontaktens type: Enkeltkontakt
Koblingsstrøm minimum: 10 mA (5 V)
Tilkoblingsstrøm maks. 6 A
Kontinuerlig grænsestrøm: 6 A.
FRAKOBLINGSYDELSE (OHMSK BELASTNING) MAKS.: 144 W (24 V/DC), 288 W (48 V/DC), 88 W (110 V/DC), 110 W (220 V/DC), 1500 VA (250 V/AC)
Koblingseffekt minimal: 150 mW
KOBLINGSEVNE 3 A (24 V, DC13), 3 A (230 V, AC15)
Afisoleringslængde: 8 mm
Ledertværsnit: 0.14 mm² - 2.5 mm²
Ledertværsnit AWG 26 - 14

Produkttype: Relækomponent

Type: PLC-RPT- 24DC/2X21/FG

Tilslutning: Push-In-klemme

Producentfarve: Grå

Reaktionstid: 10 ms

Faldtid: 10 ms

Kontakttype: 2 x omskifter

Kontaktmateriale: AgNi

Nominel spænding: 24 V/DC

Koblingsspænding (max.): 250 V DC/AC

Mekanisk levetid: 10000000

: IP20
IP54

Maks. temperatur: +60 °C

Min. Temperatur: -20 °C

D: 104 mm

Bredde: 14 mm

H: 80 mm

Dim.: (B x H x T) 14 x 80 x 104 mm

Indhold: 1 stk

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2225808 Phoenix Contact PLC-RPT- 24DC/2X21/FG Relækomponent 24 V/DC 2 x omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225808 Phoenix Contact PLC-RPT- 24DC/2X21/FG Relækomponent 24 V/DC 2 x omskifter 1 stk

Beskrivelse

PLC INTERFACE bestående af relæsokkel og indstiksrelæ med tvangsstyrede kontakter i henhold til din en 50205, push-in-tilslutning, 2 omskiftere, tvangsført, indgangsspænding: 24 V DC

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
