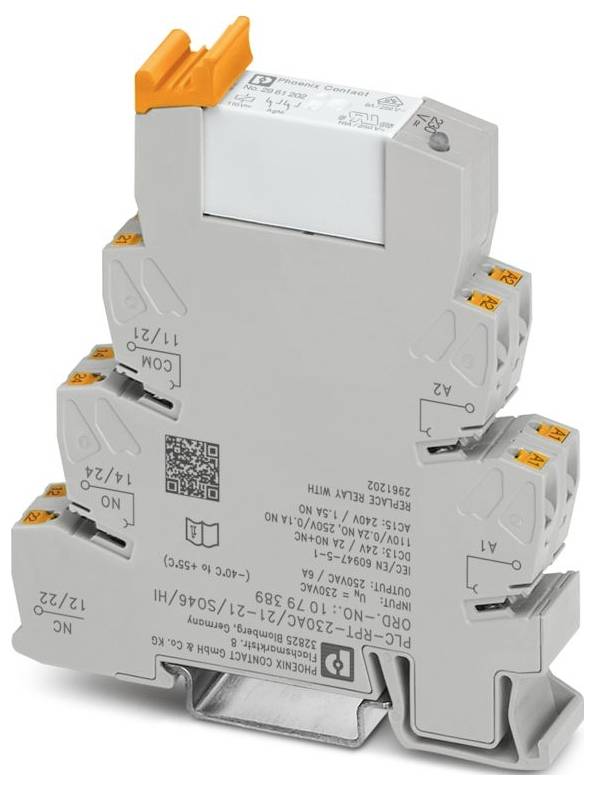

Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relæmodul 2 x omskifter 10 stk
Produkttype
Relæmodul
Kontakttype
2 x omskifter
Koblingsspænding (max.)
250 V DC/AC
Type
PLC-RPT-230AC/21-21/SO46/HI
Tilslutning
Push-in-fjederkrafttilslutning
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkelt kabelsko);2x 0,5 mm² ... 1 mm² (Twin kabelsko)
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 14 mm
- Højde: 80 mm
- Dybde: 94 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 50 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Afisoleringslængde: 10 mm
- Monteringsposition: vilkårlig
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 1,04 W.
- Driftstype: 100 % ED
- CE: CE
- Certifikat: TAE0000196
- Indgangsspændingsområde 190 V AC ... 264 V AC (20 °C)
- Montering: Kan rækkemonteres uden afstand
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Beskyttelseskobling: Broensretter
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Forurenende gas: Forurenende gastest
- Koblingsspænding maksimalt: 250 V AC/DC (ved spændinger over 250 V (L1, L2, L3) mellem de samme klemmer på tilstødende moduler skal skillepladen PLC-ATP sættes. En potentialbroforbindelse sker så med FBST 8-PLC...eller...FBST 500...)
- Anvendelse: Filter mod støjpåvirkning
- Maks. indkoblingsstrøm 15 A (300 ms)
- Isolering: Basisisolering;sikker adskillelse, forstærket isolering og 6 kV mellem indgangskredsen og udgangskontaktstrømstiderne
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 20.01.2026
- NOMINEL INDGANGSSPÆNDING UN: 230 V AC
- Typisk indgangsstrøm ved UN: 14 mA (50 Hz)
- Driftspændingsvisning: LED, gul
- Kontaktudførelse: 2 skiftekontakter
- Kontinuerlig grænsestrøm: 6 A.
- Brændbarhedsklasse iht. UL 94 (kabinet): V0 (kabinet)
- UKCA: UKCA
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: A
- Vibration: B/C.
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Målestødspænding 4 kV
- Isoleringsegenskaber: Luft- og krybestrækning mellem strømkredsene: Isoleringsegenskaber: Luft- og krybestrømsforbindelser
- Luft- og krybestrækning mellem strømkredsene: Luft- og krybestrækning mellem strømkredsene
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT III (relæ)
- Kapslingsklasse (monteringssted): ≥ IP54 (monteringssted)
- Tænd/sluk
- Mekanisk levetid: 3 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kV AC (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk reaktionstid 10 ms
- Faldtid typisk: 8 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgNi
- Koblingsspænding minimal: 5 V AC/DC (10 mA)
- Koblingsstrøm minimum: 10 mA (5 V)
- Frakoblingsydelse (ohmsk belastning) maksimalt: 140 W (ved 24 V DC);85 W (ved 48 V DC);60 W (ved 60 V DC) ;44 W (ved 110 V DC);57 W (ved 220 V DC);1500 VA (ved 250 V AC)
- Koblingsevne: 2 A (ved 24 V, DC13);0,2 A (ved 250 V, DC13);3 A (ved 24 V, AC15);3 A (ved 120 V, AC15);3 A (ved 250 V, AC15)
- Nominel spænding (påsat elektromekanisk relæ) 110 V DC
- Prøvespænding (omskifter/skifter): 2,5 kV AC (50 Hz, 1 min., omskifter/omskifter)
- Indgangstabseffekt ved UN: 3 VA
- Indkoblingstærskel 190 V AC
- Afbrydelsestærskel 170 V AC
- Indgangsomskifter: RC-led med tærskelværdikontakt
- Produkttype
Relæmodul
- Type
PLC-RPT-230AC/21-21/SO46/HI
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
190 V/AC
- Styrespænding (max.)
264 V/AC
- Reaktionstid
10 ms
- Faldtid
8 ms
- Kontakttype
2 x omskifter
- Kontaktmateriale
AgNi
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
1500 VA
- Specifikationer
kan monteres
IP20
- Maks. temperatur
50 °C
- Min. Temperatur
-40 °C
- D
94 mm
- Bredde
14 mm
- H
80 mm
- Dim.
(B x H x T) 14 x 80 x 94 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563327 Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relæmodul 2 x omskifter 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563327 Phoenix Contact PLC-RPT-230AC/21-21/SO46/HI Relæmodul 2 x omskifter 10 stk
Beskrivelse
PLC INTERFACE bestående af klemrække PLC-BSC.../21-21/SO46/HI med push-in-tilslutning og aftageligt miniaturerelæ med ydelseskontakt, 2 omskiftere, nominel indgangsspænding 230 V AC, med definerede ind- og frakoblingstærskler
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
