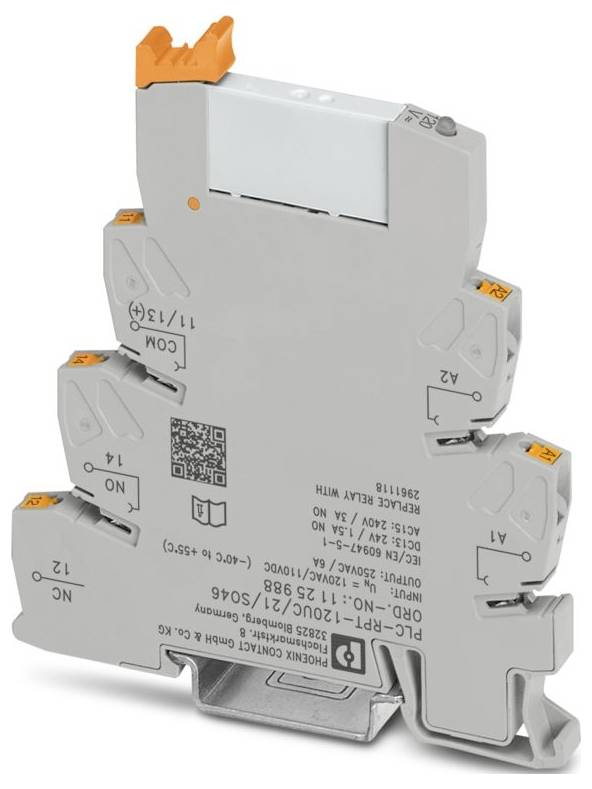

Phoenix Contact PLC-RPT-120UC/21/SO46 Relæmodul 1 x skiftekontakt 10 stk
Produkttype
Relæmodul
Kontakttype
1 x skiftekontakt
Koblingsspænding (max.)
250 V DC/AC
Type
PLC-RPT-120UC/21/SO46
Tilslutning
Push-in-fjederkrafttilslutning
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: PLC-INTERFACE
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,14 mm²... 2,5 mm²;0,2 mm² ... 2,5 mm² (enkelt kabelsko);2x 0,5 mm² ... 1 mm² (Twin kabelsko)
- Ledertværsnit stiv: 0,14 mm²... 2,5 mm²
- Ledertværsnit AWG: 26... 14
- Bredde: 6,2 mm
- Højde: 80 mm
- Dybde: 94 mm
- Farve: Grå (RAL 7042).
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Omgivelsestemperatur (under drift) -40 °C... 55 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m.
- Standarder/bestemmelser: IEC 60947-5-1
- Monteringstype: Bæreskinnemontering
- Overspændingskategori: III
- Tilsmudsningsgrad: 3
- Afisoleringslængde: 10 mm
- Monteringsposition: vilkårlig
- Bemærkning til drift: Artiklens berøringsbeskyttelse skal > sikres af anlægsdommeren (ved spændinger 25 V AC/60 V DC). Der er tale om en indbygningsenhed, som ikke er beskyttet mod direkte kontakt.
- Mærkning: ISA-S71.04. G3 Harsh Group;en 60068-2-60
- Maksimal tabseffekt ved nominel betingelse: 0,84 W.
- Driftstype: 100 % ED
- CE: CE
- Certifikat: TAE0000196
- Indgangsspændingsområde 93,6 V AC ... 168 V AC (20 °C);85,8 V DC ... 154 V DC (20 °C)
- Montering: Kan rækkemonteres uden afstand
- Elektromagnetisk kompatibilitet: Overensstemmelse med EMC-direktivet
- Lavspændingsdirektivet: Overensstemmelse med NS-direktivet
- Beskyttelseskobling: Broensretter;RC-led
- Skibsværftsgodkendelse: Skibsbyggeri-godkendelse
- Forurenende gas: Forurenende gastest
- Kontaktspænding max. 250 V AC/DC
- Statusvisning: Led (gul)
- Anvendelse: Filter mod støjpåvirkning
- Kortslutningsstrøm: 200 A (betinget kortslutningsstrøm)
- Tilkoblingsstrøm maks. 10 A (4 sek.)
- Isolering: Sikker adskillelse, forstærket isolering
- Datadeplejestand: Datadeplejestand
- Dato for sidste datapleje: 11.12.2025
- NOMINEL INDGANGSSPÆNDING UN: 120 V AC;110 V DC
- Typisk indgangsstrøm ved UN: 7 mA (50 Hz);8 mA (60 Hz)
- Kontaktudførelse: 1 omskifter
- Kontinuerlig grænsestrøm: 6 A.
- UKCA: UKCA
- Skibsbygningsdata: Skibsbygnings-data
- Temperatur: D
- HUMIDITY: A
- Vibration: B/C.
- EMC: B
- Enclosure: required protection according to the Rules shall be provided upon installation on board
- Måleisolationsspænding: 250 V AC
- Målestødspænding 6 kV
- Isoleringsegenskaber: Luft- og krybestrækning mellem strømkredsene: Isoleringsegenskaber: Luft- og krybestrømsforbindelser
- Luft- og krybestrækning mellem strømkredsene: Luft- og krybestrækning mellem strømkredsene
- Kapslingsklasse (relæsokkel): IP20 (relæsokkel)
- Kapslingsklasse (relæ): RT III (relæ)
- Kapslingsklasse (monteringssted): IP54 (monteringssted)
- Tænd/sluk
- Mekanisk levetid: 2 x 107 koblingscyklusser
- Prøvespænding (vikling/kontakt): 4 kVeff (50 Hz, 1 min., vikling/kontakt)
- Patogenside: Patogenside
- Drevets koblingsforhold: Monostabil
- Drev (polaritet): Polstret
- Typisk reaktionstid 7 ms
- Faldtid typisk: 20 ms
- Skiftekontaktens type: Enkeltkontakt
- Kontaktmateriale: AgSnO, hårdtforgyldt
- Koblingsspænding minimal: 5 V (100 mA)
- Koblingsstrøm minimum: 10 mA (12 V)
- FRAKOBLINGSYDELSE (OHMSK BELASTNING) MAKS.: 140 W (24 V DC);20 W (48 V DC);18 W (60 V DC) ;23 W (110 V DC);40 W (220 V DC);1500 VA (250 V AC)
- Koblingseffekt: Min. 0,12 W.
- Koblingsevne: 2 A (ved 24 V, DC13);0,2 A (ved 110 V, DC13);0,1 A (ved 220 V, DC13);3 A (ved 24 V, AC15);3 A (ved 120 V, AC15);3 A (ved 230 V, AC15)
- Netfrekvens 50/60 Hz
- Nominel spænding (påsat elektromekanisk relæ) 60 V DC
- Udgangssikring 4 A GL/GG Neozed
- Frigivelsesspænding typisk: 50 V AC
- Produkttype
Relæmodul
- Type
PLC-RPT-120UC/21/SO46
- Tilslutning
Push-in-fjederkrafttilslutning
- Styrespænding (min.)
93.6 V/AC
- Styrespænding (max.)
168 V/AC
- Reaktionstid
7 ms
- Faldtid
20 ms
- Kontakttype
1 x skiftekontakt
- Kontaktmateriale
AgSnO + hårdforgyldning
- Koblingsspænding (max.)
250 V DC/AC
- Maks. afbryderstyrke
1500 VA
- Specifikationer
kan monteres
IP20
- Maks. temperatur
85 °C
- Min. Temperatur
-40 °C
- D
94 mm
- Bredde
6.2 mm
- H
80 mm
- Dim.
(B x H x T) 6.2 x 80 x 94 mm
- Indhold
10 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relæmodul 1 x skiftekontakt 10 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564579 Phoenix Contact PLC-RPT-120UC/21/SO46 Relæmodul 1 x skiftekontakt 10 stk
Beskrivelse
PLC-INTERFACE mod fejlstrømme eller fejlspændinger i styresiden. Bestående af grundklemme PLC-BPT-120UC/ 21/SO46 med push-in-tilslutning og aftageligt miniaturerelæ med powerkontakt op til 6 A, 1 omskifter, indgangsspænding 120 V AC
