Name: Phoenix Contact MINI MCR-2-U-UI 2902019 Skilleforstærker 1 stk
Brand: Phoenix Contact
SKU: 2140983
Availability: BackOrder

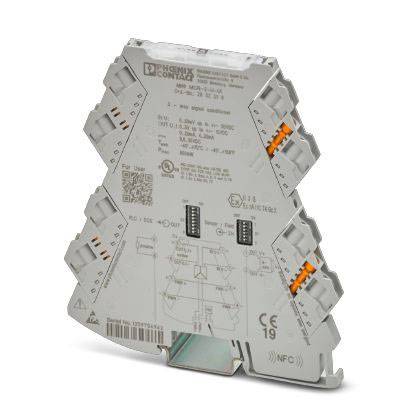

Et modul til signalseparation og signalkonvertering. Det forbinder forskellige signallinjer; farve: grå med orange elementer.

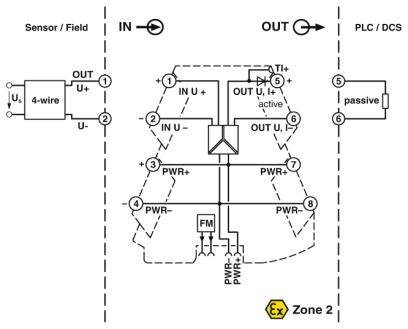

Strømløkkeisolators kredsløbsdiagram mellem sensor/felt og PLC/DCS i zone 2. Viser 4-leder og passiv 2-leder tilslutning.

'FM POWER' diagram: Indgang fører til 'FM POWER' forstærker med to udgange, markeret som 'U' og 'U,I', som fører til udgangen.

1/3

Lignende billede

Produkttype

Skilleforstærker

Indgangssignal maks. (spænding)

33 V

Type

MINI MCR-2-U-UI

Dim.

(L x B x H) 119.2 x 6.2 x 109.81 mm

Tilslutning

Skruer

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (1.790,00 kr. / stk.r)

1.790,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP20 (ikke vurderet af UL)
Effektforbrug: ≤ 800 mW (ved IOUT = 20 mA, 9,6 V DC, 600 Ω belastning)
Afisoleringslængde: 10 mm
Ledertværsnit AWG: 24... 12 (fleksibel)
Antal kanaler: 1
Tilsmudsningsgrad: 2
Overspændingskategori: II
Materiale, kabinet: PBT
Farve grå
Maks. udgangsstrøm: 22 mA
Belastning/udgangsbelastning strømudgang: ≤ 600 Ω (ved 20 mA)
Mærkeisolationsspænding: 300 V
Monteringsposition: vilkårlig
Antal indgange: 1
Antal udgange: 1
Belastning/udgangsbelastning spændingsudgang: ≥ 10 kΩ

Type: MINI MCR-2-U-UI

Produkttype: Skilleforstærker

Indgangssignal maks. (spænding): 33 V

Dim.: (L x B x H) 119.2 x 6.2 x 109.81 mm

Tilslutning: Skruer

Udgangssignal (strøm): 22 mA

Driftsspænding: 9.6 - 30 V/DC

Driftsspænding maks.: 30 V/DC

Min. driftsspænding: 9.6 V/DC

Indgangssignal (spænding): mV- und V-Bereich

Indgangsmodstand: 10 kΩ

Indhold: 1 stk

Bredde: 6.2 mm

H: 109.81 mm

L: 119.2 mm

Strømforbrug:: 25 mA

Maks. omgivelsestemperatur: +70 °C

Min. omgivelsestemperatur: -40 °C

Forsyningsspænding (num.): 9.6 V/DC

Forsyningsspænding U(B): 9.6 V DC

Tværsnit fleksibel (maks.): 1.5 mm²

Tværsnit fast (maks.): 2.5 mm²

Tværsnit fleksibel (min. ): 0.2 mm²

Tværsnit fast (min. ): 0.2 mm²

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 Skilleforstærker 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2140983 Phoenix Contact MINI MCR-2-U-UI 2902019 Skilleforstærker 1 stk

Beskrivelse

3-vejs skilleforstærker, med konfigurerbar ind- / udgang, til galvanisk adskillelse og konvertering af analoge signaler inden for mV- og V-område både unipolær og bipolær. Skruetilslutningsteknik, standardkonfiguration.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
