Phoenix Contact 2920829 CT 10-2/2-GS/3E-110AC Magasin Overspændingsbeskyttelse til: Netværk (LSA) 5 kA Piece 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: COMTRAB
- IEC-PRØVEKLASSE: C2;C3;D1
- Konstruktion: LSA-Plus-modul
- Poltal 20
- Meddelelse overspændingsbeskyttelse defekt: Ingen
- MÆRKESPÆNDING UN 110 V AC
- Tilslutningstype: Kan stikkes ind i COMTRAB-TERMIBLOCK og LSA-Plus-skille- og koblingslister
- Bredde: 113,3 mm
- Højde: 22,5 mm
- Dybde: 41,35 mm
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PBT
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Virkeretning: Line-Line & Line-Earth Ground
- Højeste konstant spænding UC: 60 V DC; 130 V AC
- Mærkestrøm: 1,5 A AC (pr. sti);150 mA DC (pr. sti)
- Driftsstrøm IC ved UC ≤ 1 µA (pr. sti)
- Beskyttelseslederstrøm IPE: ≤ 20 µA
- Nenniimpulsstrøm Ian (10/1000)µs (leder-jord): 100 A.
- Kapacitet (leder-jord): typ. 5 pF
- Modstand pr. sti: ≤ 10 mΩ
- Stødstrømbelastbarhed (leder-jord): C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 2,5 kA
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 75 °C
- Højde: ≤ 2000 mm (amsl)
- Standarder/bestemmelser: EN 61643-21
- Bemærk: 2001 + A1:2009 + A2:2013
- Monteringstype: På CT-TERMIBLOCK og LSA-Plus-skilleliste
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Lederpar pr. modul: 10
- Mærkeafledningsstrøm i (8/20) µs (leder-jord): 5 kA
- Impulsafledningsstrøm Iimp (10/350) µs (leder-jord): 2,5 kA
- Udgangsstrømbegrænsning på 1 KV/µs (leder-jord) spike: ≤ 500 V.
- Reaktionstid TA (leder-jord): ≤ 100 ns
- Vekselstrømsstyrke (leder-jord) 10 A - 1 s.
- Luft- og krybestrækning: Luft- og krybestrækning
- Produkttype
Magasin
- Overspændingsbeskyttelse til
Netværk (LSA)
- Lækstrøm
5 kA
- Variant
LSA-Plus-modul
IP20
- Produc.-delnr.
2920829
- Dim.
(B x H x T) 113.3 x 22.5 x 41.35 mm
- Bredde
113.3 mm
- H
22.5 mm
- D
41.35 mm
- Indhold
1 stk
- Emballage-type
Piece
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3580277 Phoenix Contact 2920829 CT 10-2/2-GS/3E-110AC Magasin Overspændingsbeskyttelse til: Netværk (LSA) 5 kA Piece 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3580277 Phoenix Contact 2920829 CT 10-2/2-GS/3E-110AC Magasin Overspændingsbeskyttelse til: Netværk (LSA) 5 kA Piece 1 stk
Beskrivelse

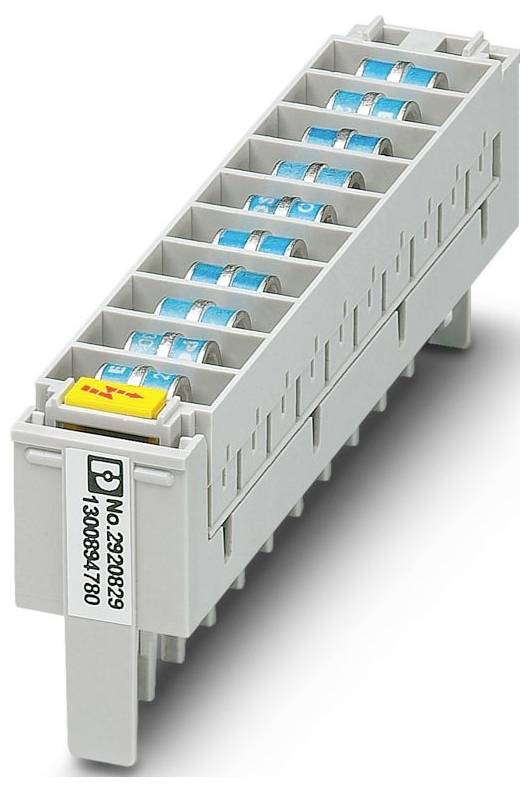

LSA-Plus grov beskyttelsesmagasin til 10 dobbeltledere, udstyret med 10 tre-elektrode-gasafledere.
