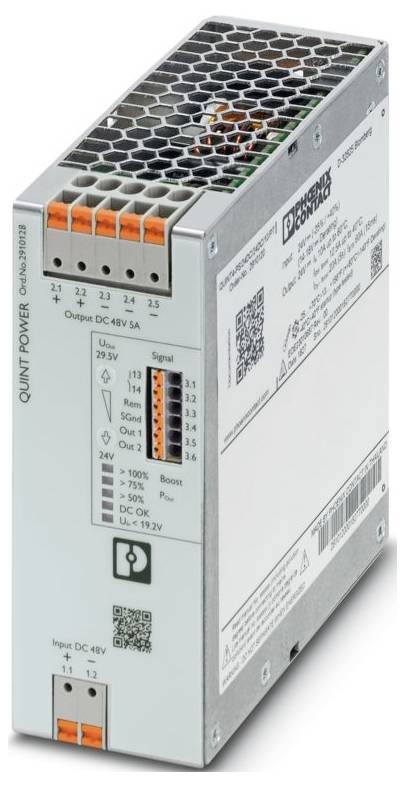

Phoenix Contact 2910128 DC/DC-bilomformer 48 V/DC 48 V/DC 5 A 252 VA Indhold 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
DC/DC-konverter;
Vigtig information
Tekniske specifikationer
- Familie: QUINT Power
- Tilslutningstype: Push-in-tilslutning
- Bredde: 122 mm
- Højde: 130 mm
- Dybde: 53 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 70 °C (> 60 °C DERATING: 2,5 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-4-10
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Vibration (drift): 5 Hz ... 100 Hz resonanssøgning 2,3 g, 90 min., resonansfrekvens 2,3 g, 90 min. (Iht. DNV GL klasse C)
- Afisoleringslængde: 8 mm
- Frekvensområde: 50 Hz ... 60 Hz
- Mærkning: LR
- Beskyttelsesklasse: Special with SELV input og output
- Frekvens: 300 Hz
- Nominelt indgangsspændingsområde 48 V DC
- Indgangsspændingsområde 48 V DC -40 % ... +20 %
- Bredt indgangsområde: nej
- Spændingsstyrke maks. 60 V DC (60 sek.)
- Indkoblingsstrømstød: typ. 2,3 A.
- Indkoblingsstrømstødintegreret (I2t) < 0,1 A2S
- Indkoblingsstrømbegrænsning: 2,3 A
- Strømsvigtsbeskyttelsestid: type. 17 ms (48 V DC)
- STRØMFORBRUG 6,8 A (48 V DC)
- Nominel effektoptagelse: 252 VA
- Indkoblingstid typisk 300 ms (fra SLEEP mode)
- Indkoblingstid: < 1 sek.
- Indgangssikring 20 A (træg, intern)
- Valg af passende sikring for indgangsbeskyttelsen: 10 A ... 16 A (karakteristik B, C, D, K eller tilsvarende)
- Virkningsgrad typisk 95,2 % (48 V DC)
- Udgangskarakteristik: U/i Advanced;Smart HICCUP;FUSE mode
- Nominel udgangsspænding: 48 V DC
- Indstillingsområde for udgangsspænding (USET): 48 V DC... 56 V DC (> 48 V KONSTANT YDELSE)
- Nominel udgangsstrøm (IN): 5 A.
- Statisk boost (ISTAT.Boost): 6,25 A.
- Dynamisk Boost (IDyn.Boost): 10 A (5 s)
- Selective Fuse Breaking (ISFB): 30 A (15 ms)
- Magnetisk sikringsudløsning: A1... A6/B2/C1 ... C2 / Z1 ... Z6
- Kortslutningssikker: Ja
- Tomgang: Ja
- Udgangseffekt (PN): 240 W.
- Udgangseffekt (Pstat. Boost): 300 W.
- Udgangseffekt (PDyn. Boost): 480 W (5 s)
- Feedback-styrke ≤ 60 V DC
- Beskyttelse mod overspænding ved udgang (OVP): ≤ 60 V DC
- Restripplespænding < 50 mVss
- Reguleringsafvigelse statisk: < 3 % (belastningsændring statisk 10 %... 90 %)
- Reguleringsafvigelse dynamisk: < 3 % (belastningsændring statisk 10 %... 90 %)
- Reguleringsafvigelse indgangsspændingsændring: < 3 % (belastningsændring statisk 10 % ... 90 %)
- Stigetid: < 100 ms (UOUT (10 % ... 90%)
- Kan seriekobles: Ja
- Tabseffekt tomgang max. < 3 W
- Nominel tabseffekt maks. belastning < 13 W
- EFFEKTTAB SLEEP MODE: < 2 W.
- Parallelskiftbarhed: Ja, til redundans og effektforøgelse
- Sikring (på sekundærsiden): Elektronisk;termisk omagnetisk;termisk
- Indgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Position: 3.x
- Ledningstilslutning: Ledningstilslutning
- stiv: 0,2 mm²... 1 mm²
- fleksibelt: 0,2 mm² ... 1,5 mm²
- Fleksibel kabelsko uden plastmuffe: 0,2 mm²... 1,5 mm²
- Fleksibel kabelsko med plastmuffe: 0,2 mm²... 0,75 mm²
- Stiv (AWG) 24... 16
- Udgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Signal: 2 kV (testslibende grad 3 - usymmetrisk)
- Led-signalering: LED-signal
- Signaliseringstyper: Led;potentialefri signalkontakt;aktiv signaludgang Out1 (digital, konfigurerbar);aktiv signaludgang Out2 (digital, analog, konfigurerbar);Remote-kontakt;signalerde SGnd
- Signalgrænse: > 100 % (LED lyser gult, udgangseffekt > 240 W);> 75 % (LED lyser grønt, udgangseffekt > 180 W);> 50 % (LED lyser grønt, udgangseffekt > 120 W);> 0,9 x USet (LED lyser grønt);< 0,9 x UUSet (LED blinker grønt);> 0,8 x UInNom (LED slukket);< 0,8 x UInNom (LED lyser gult)
- Signalindgang Remote (kan konfigureres): Signalindgang Remote (kan konfigureres)
- Tilslutningsmærkning: 3.4 +
- Funktion: Signaljord
- Standardudgang: Udgangsspænding
- Signaludgang Out 1 (kan konfigureres): Signaludgang Out 1 (kan konfigureres)
- DIGITAL: 24 V DC; 1 A; 30 V AC; 0,5 A.
- Signaloption: Udgangsstrøm;udgangseffekt;driftstimer;tidlig advarsel høje temperaturer;OVP spændingsbegrænsning aktiv;UIN indgangsspænding OK
- Signaludgang Out 2 (kan konfigureres): Signaludgang Out 2 (kan konfigureres)
- Analogt: 4 mA... 20 mA ±5 % (belastning ≤400 Ω)
- Signaludgang relæ 13/14 (kan konfigureres): Signaludgang relæ 13/14 (konfigurerbar)
- Kontakt (potentialefri): Potentialfri
- Signalerde SGnd: Signaleringsende SGnd
- Referencepotentiale: OUT1, OUT2, REM
- Antal faser: 1,00
- Isolationsspænding indgang/udgang: 4 kV DC (typeafprøvning);2 kV DC (styktest)
- Skiftefrekvens 190,00 kHz... 220,00 kHz (hjælpetransformerniveau);67,00 kHz ... 135,00 kHz (hovedomformer-trin)
- MTBF (IEC 61709, SN 29500): > 1476000 timer (25 °C);> 877000 timer (40 °C);> 378000 timer (60 °C)
- Forventet levetid (elektrolytkondensatorer): Forventet levetid (elektrolytkondensatorer)
- Strøm: 5 A;
- Temperatur: 30 °C;
- Tid: 50 ms
- Supplerende tekst: Testsværhedsgrad 2
- Artikelmål: Artikelmål
- Artikeldimensioner ved alternativ montering: Artikeldimensioner ved alternativ montering
- Indbygningsmål: Indbygningsmål
- Indbygningsafstand højre/venstre (aktiv): 15 mm / 15 mm (≤ 70 °C)
- Indbygningsafstand højre/venstre (passiv): 0 mm / 0 mm (≤ 70 °C)
- Indbygningsafstand foroven/forneden (aktiv): 50 mm / 50 mm (≤ 70 °C)
- Indbygningsafstand foroven/forneden (passiv): 50 mm / 50 mm (≤ 70 °C)
- Monteringsbemærkning: Kan rækkemonteres: PN ≥50 %, horisontal 5 mm, ved siden af aktive komponenter 15 mm, vertikal 50 mm
- Kan rækkemonteres: PN <50 %, horisontal 0 mm, vertikal foroven 40 mm, vertikal forneden 20 mm
- Beskyttelseslakeret: nej
- Brændbarhedsklasse iht. UL 94 (hus/klemmer): V0
- Kabinet materiale: metal
- Udførelse af hætte: Rustfrit stål X6Cr17
- Sidedele: Aluminium
- Indsatshøjde: ≤ 5000 m (> 2000 m, tag højde for derating)
- Klimaklasse: 3K22 (iht. en 60721-3-3)
- Maks. tilladt Luftfugtighed (drift): ≤ 95 % (ved 25 °C, ingen kondensation)
- Stød: 18 ms, 30g, afhængigt af rumretning (i henhold til IEC 60068-2-27)
- Temp. Kode: T4 (-25 ... +70 °C | > 60 °C, DERATING: 2,5 % /K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 5000 m)
- Standardbetegnelse: Jernbaneanvendelse
- Sikkerhed måle-, styre-, regulerings- og laboratorieudstyr: Sikkerhed måle-, styre-, regulerings- og laboratorieudstyr
- Sikkerhedslavspænding
- Spændingsdyk: Spændingsdyk
- UL
- CSA: CSA
- SIQ: SIQ
- Skibsbygning: Skibsbygning
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Lavspændingsdirektivet: Overensstemmelse med NSR-direktiv 2014/35/EU
- EMC-krav støjudsendelse: EN 61000-6-3;en 61000-6-4
- EMC-krav støjimmunitet: EN 61000-6-1;en 61000-6-2
- EMC-krav kraftværk: IEC 61850-3;en 61000-6-5
- Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
- Signal-støjforhold: Støjudstråling
- DNV GL ledningsført støjudsendelse: DNV GL ledstyret støjudsendelse
- DNV: Klasse B.
- DNV GL støjstråling: DNV GL støjudstråling
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: 8 kV (testslibende grad 4)
- Luftafladning: 15 kV (testslibende grad 4)
- Bemærk: Kriterium B.
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Prøvefælg: 1000 A/m.
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Indgang/udgang/signal: Usymmetrisk
- Spænding 1 kV
- Magnetfelt med energiteknologisk frekvens: Magnetfelt med energiteknologisk frekvens
- Spændingsdyk: Spændingsdyk
- Spændingsdyk 0 %
- Impulsformet magnetfelt: Impulsformet magnetfelt
- Asymmetrisk ledningsbårne forstyrrelser: Asymmetrisk ledningsbårne forstyrrelser
- Testniveau 1: 100 kHz
- Testniveau 2: 1 MHz
- Testniveau 3: 1,5 kHz 15 kHz (testslibende grad 3)
- Testniveau 4: 15 kHz 150 kHz (testslibende grad 3)
- Testniveau 5: 16,7 Hz 50 Hz 60 Hz 150 Hz 180 Hz (testslibende grad 3)
- Testniveau 6: 0 Hz 16,7 Hz 50 Hz 60 Hz (testslibende grad 3)
- Vekselandel på jævnspænding: Vekselandel på jævnspænding
- Udskiftningsdel: 14 % (UN)
- Dæmpet vibrerende aksel: Dæmpet vibrerende aksel
- Indgang, udgang (testniveau 1): 100 kHz 1 MHz (testslibende grad 2 - symmetrisk)
- Indgang, udgang (testniveau 2): 100 kHz 1 MHz (testslibende grad 2 - usymmetrisk)
- Indgang, udgang (testniveau 3): 10 MHz (testslibende grad 2 - usymmetrisk)
- Signaler (testniveau 1): 100 kHz 1 MHz (testslibende grad 2 - symmetrisk)
- Signaler (testniveau 2): 100 kHz 1 MHz (testslibende grad 2 - usymmetrisk)
- Dæmpet, vibrerende magnetfelt: Dæmpet, vibrerende magnetfelt
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Kriterium C: Midlertidig forringelse af funktionsegenskaberne, som kan afhjælpes af selve apparatet eller kan genoprettes ved betjening af betjeningselementerne.
- Den omgivende temperatur (startup type tested): -40 °C.
- Baneanvendelse: Jernbaneanvendelse
- Produkttype
DC/DC-bilomformer
- Type
QUINT4-PS/48DC/48DC/5/PT
- Nominel spænding
48 V/DC
- Udgangsspænding ||
48 V/DC
- Udgangsstrøm max.
5 A
- Udgangsstrøm (maks.) - afrundet
5 A
252 VA
- Tilslutning
Push-in-fjederkrafttilslutning
- Driftstemperatur (min.)
-25 °C
- Drifttemperation (max.)
70 °C
- Dim.
(L x B x H) 125 x 50 x 130 mm
- H
130 mm
- L
125 mm
- Bredde
50 mm
- Indhold
1 stk
- D
125 mm
IP20
- Indbygningshøjde
130 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3580291 Phoenix Contact 2910128 DC/DC-bilomformer 48 V/DC 48 V/DC 5 A 252 VA Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3580291 Phoenix Contact 2910128 DC/DC-bilomformer 48 V/DC 48 V/DC 5 A 252 VA Indhold 1 stk
Beskrivelse
Primært taktet DC/DC-omformer, QUINT Power, bæreskinnemontering, SFB Technology (Selective Fuse Breaking), indgang: 48 V DC, udgang: 48 V DC / 5 A.
