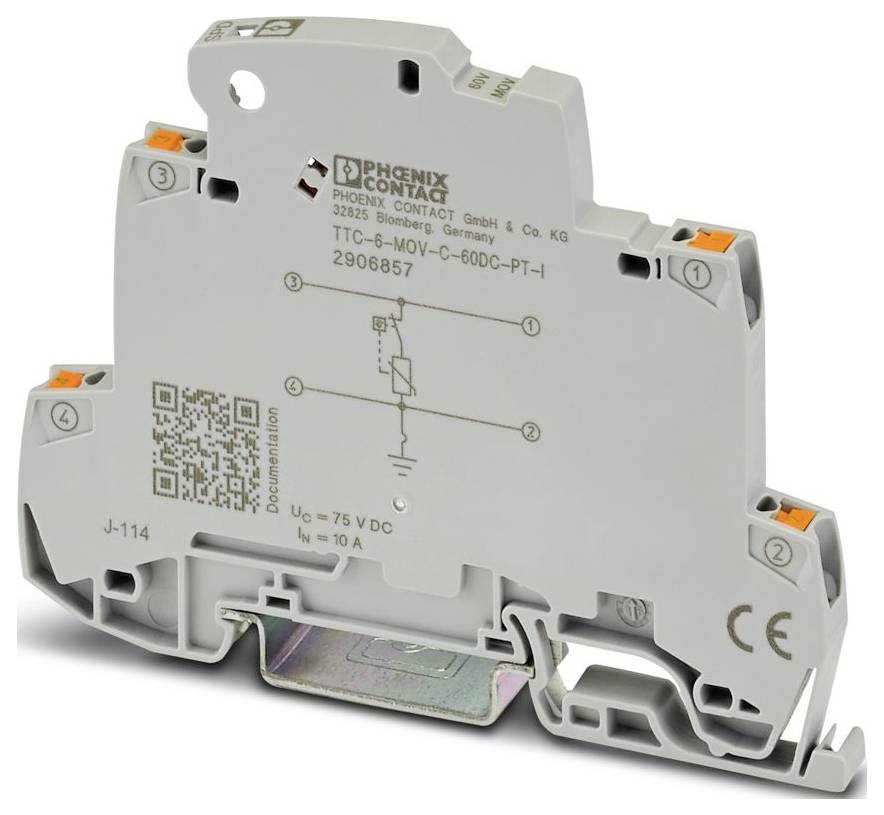

Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Overspændingsbeskyttelse 2 kA 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: TERMITRAB complete
- IEC-PRØVEKLASSE: C1;C2;C3
- Konstruktion: Bæreskinnemodul i en del
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- NOMINEL SPÆNDING UN 60 V DC
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 6,2 mm
- Højde: 92 mm
- Dybde 69,5 mm (inkl. bæreskinne 7,5 mm)
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PBT
- Mekaniske data: Mekaniske data
- Åben sidevæg: Ja
- Virkeretning: Line-Earth Ground
- Højeste konstant spænding UC: 75 V DC; 53 V AC
- Mærkestrøm 10 A (60 °C)
- Driftsstrøm IC ved UC: ≤ 100 µA
- Beskyttelseslederstrøm IPE: ≤ 100 µA
- Beskyttelsesniveau Up (leder-jord): ≤ 200 V (C1 - 600 A);≤ 270 V (C2 - 4 kV);≤ 190 V (C3 - 25 A);≤ 200 V (C3 - 35 A)
- Kapacitet (leder-jord): 5 nF
- Modstand pr. sti: ≤ 100 mΩ
- Stødstrømstyrke (leder-jord): C1 - 600 A;C2 - 2 kA;C3 - 35 A.
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (med endedæksel)
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 4000 m (amsl)
- Standarder/bestemmelser: EN 61643-21
- Bemærk: 2001 + A1:2009 + A2:2013
- Monteringstype: Bæreskinne: 35 mm
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Isolerstof: PBT
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Mærkeafledningsstrøm i (8/20) µs (leder-jord): 2 kA
- Reaktionstid TA (leder-jord): ≤ 25 ns
- Indskydningsdæmpning AE, asym.: type. 0,3 dB (≤ 200 kHz / 150 ohm)
- EN 61643-21: EN 61643-21
- Grænsefrekvens fg (3 dB), asym. (PE) i 150 Ω-system: type. 650 kHz
- Produkttype
Overspændingsbeskyttelse
- Lækstrøm
2 kA
- Variant
Bæreskinnemodul i én del
IP20
- Produc.-delnr.
2906857
- Dim.
(B x H x T) 6.2 x 92 x 69.5 mm
- Bredde
6.2 mm
- H
92 mm
- D
69.5 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Overspændingsbeskyttelse 2 kA 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579959 Phoenix Contact 2906857 TTC-6-MOV-C-60DC-PT-I Overspændingsbeskyttelse 2 kA 1 stk
Beskrivelse
Overspændingsbeskyttelse med integreret statusvisning for en signalleder med jordet betrækpotentiale. Kan anvendes i sikkerhedsorienterede kredse op til SIL 3.
