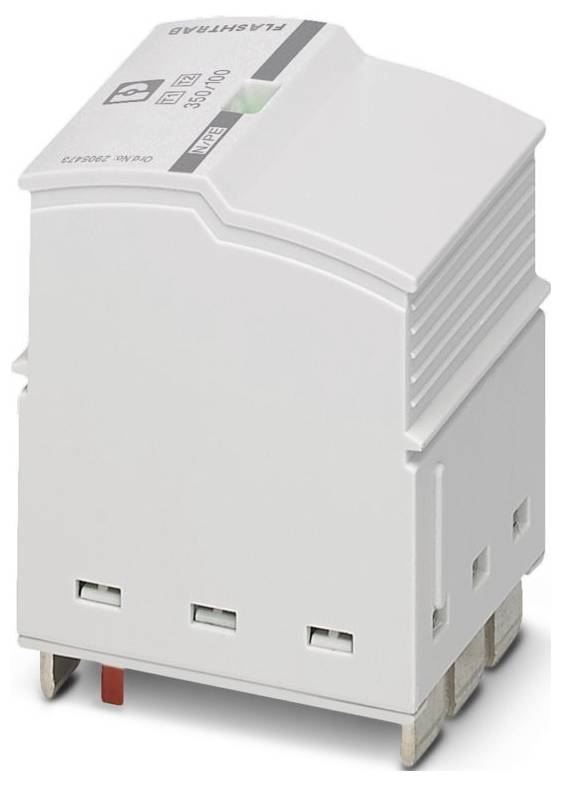

Phoenix Contact 2905473 FLT-SEC-P-T1-N/PE-350/100-P Overspændingsbeskyttelsesstik 0.01 mA 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: SEC Family
- IEC-PRØVEKLASSE: I / II;I;T1 / T2;T1
- Konstruktion: Stik
- Antal poler: 1
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- NOMINEL SPÆNDING UN: 240 V AC (TN - ONLY N-PE);240 V AC (TT - ONLY N-PE)
- Tilslutningstype: Stikbar
- Bredde: 35,5 mm
- Højde: 46,4 mm
- Dybde: 59,4 mm
- Delingsenhed: 2 Te
- Farve: Lysegrå, RAL 7035
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale kabinet: PA 6.6-FR 20 % GF;PBT-FR
- Virkeretning: N-PE
- Maksimal permanent spænding UC: 350 V AC
- Beskyttelseslederstrøm IPE: ≤ 0,01 mA
- Mærkeafledningsstrøm i (8/20) µs: 100 kA
- Reaktionstid TA: ≤ 100 ns
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 80 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m (amsl)
- Standarder/bestemmelser: EN 61643-11
- Bemærkning: 2012
- Monteringstype: På basiselement
- EN TYPE: T1 / T2;T1
- STRØMFORSYNINGSSYSTEM IEC: TN;TT
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Nominel frekvens FN: 50 Hz (60 Hz)
- Materialets CTI-værdi: 600
- ISOLERINGSSTOF: PA6.6-FR 20% GF;PBT-FR
- Materialegruppe: I
- Beskyttelsesveje: N-G.
- Blitzteststrøm (10/350) µs, ladning: 50 AS
- Blitzteststrøm (10/350) µs, specifik energi: 2500 kJ/Ω
- Blitzteststrøm (10/350) µs, strømspidsværdi imp: 100 kA
- Brandmodstandsevne IFI: 100 A (350 V AC)
- Beskyttelsesniveau up: ≤ 1,5 kV
- Restspænding Ures: ≤ 1,5 kV (ved in); ≤ 1 kV (ved 10 kA); ≤ 0,9 kV (ved 5 kA); ≤ 0,8 kV (ved 3 kA )
- 6 kV (1,2/50) ≤ 1,5 kV
- TOWN-reaktion ved UT: 1200 V AC (200 ms / withstand mode)
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Chok (drift): 30g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (drift): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer: UL-specifikationer
- Nominel frekvens: 50/60 Hz
- SPD type 1CA
- EN 61643-11: EN 61643-11
- Mærkeafledningsstrøm i 20 kA
- Maksimal konstant spænding MCOV: 350 V AC
- Nominel spændingsbeskyttelse VPR: 1200 V
- Produkttype
Overspændingsbeskyttelsesstik
- Lækstrøm
0.01 mA
- Variant
Stik
IP20
- Produc.-delnr.
2905473
- Type
1
- Dim.
(L x B x H) 59.4 x 35.5 x 46.4 mm
- L
59.4 mm
- Bredde
35.5 mm
- H
46.4 mm
- D
59.4 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579790 Phoenix Contact 2905473 FLT-SEC-P-T1-N/PE-350/100-P Overspændingsbeskyttelsesstik 0.01 mA 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579790 Phoenix Contact 2905473 FLT-SEC-P-T1-N/PE-350/100-P Overspændingsbeskyttelsesstik 0.01 mA 1 stk
Beskrivelse
Lækstrømfri reservestik til lynstrømafleder fra produktrækken FLASHTRAB SEC, til N-PE.
