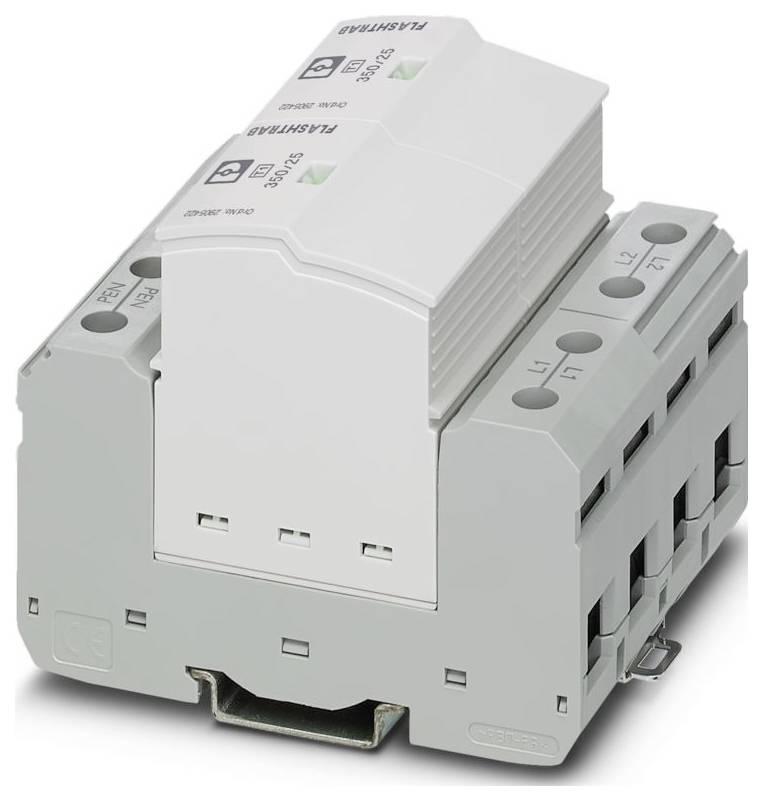

Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombi-afleder 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: SEC Family
- IEC-PRØVEKLASSE: I / II;I;T1 / T2;T1
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Poltal 2
- Meddelelse overspændingsbeskyttelse defekt: Optisk, fjernmeldekontakt
- NOMINEL SPÆNDING UN 240/415 V AC (TN-C)
- Visning / fjernmelding: Visning / fjernmelding
- Skiftefunktion: Veksler
- Tilslutningstype: Stik-/skruetilslutning via COMBICON
- Skruegevind: M2
- Tilspændingsmoment 40 lbf-in.
- Ledertværsnit fleksibelt: 0,14 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,14 mm²... 1,5 mm²
- Ledertværsnit AWG: 3... 2
- Bredde: 71,2 mm
- Højde: 95,2 mm
- Dybde: 74,5 mm
- Delingsenhed 4 Te
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale kabinet: PA 6.6-FR 20 % GF;PBT-FR
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Virkeretning: 2 L-pen
- Maksimal permanent spænding UC: 350 V AC
- Mærkeafledningsstrøm i (8/20) µs: 25 kA
- Samlet afledningsstrøm ITotal (10/350) µs: 50 kA
- Reaktionstid TA: ≤ 100 ns
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (kun ved anvendelse af alle Klemmesteder)
- Omgivelsestemperatur (under drift) -40 °C... 80 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m (amsl)
- Standarder/bestemmelser: EN 61643-11
- Bemærkning: 2012
- Monteringstype: Bæreskinne: 35 mm
- EN TYPE: T1 / T2;T1
- STRØMFORSYNINGSSYSTEM IEC: TN-C.
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Nominel frekvens FN: 50 Hz (60 Hz)
- Materialets CTI-værdi: 600
- ISOLERINGSSTOF: PA6.6-FR 20% GF;PBT-FR
- Materialegruppe: I
- BESKYTTELSESSTIER: L-L;L-G.
- Maksimal lækstrøm Imax (8/20) µs: 50 kA
- Blitzteststrøm (10/350) µs, ladning: 12,5 AS
- Blitzteststrøm (10/350) µs, specifik energi: 160 kJ/Ω
- Blitzteststrøm (10/350) µs, strømspidsværdi imp: 25 kA
- Følgestrømneutralisering IFI: 100 kA (264 V AC)
- Beskyttelsesniveau up: ≤ 1,5 kV
- Restspænding Ures: ≤ 1,5 kV (ved in)
- 6 kV (1,2/50) ≤ 1,5 kV
- TOVFORHOLD ved UT: 415 V AC (5 s/withstand mode);457 V AC (120 min / withstand mode)
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Chok (drift): 30g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (drift): 5g (5 - 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer: UL-specifikationer
- Energifordelingssystem: Delta;Wye;split fase
- Nominel frekvens: 50/60 Hz
- SPD type: 2CA
- Benævnelse tilslutning: Defektfjernmelderkontakt
- Driftsspænding 125 V AC
- Driftsstrøm: 10 mA AC... 1 A AC; 1 A DC (30 V DC)
- Afisoleringslængde: 7 mm
- Defektfjernmelderkontakt: Defektfjernmelderkontakt
- Nominel laststrøm IL: 50 A.
- Kortslutningssikret ISCCR: 100 kA (264 V AC)
- Maksimal forsikring ved V-gennemgående ledningsføring: 125 A (GG)
- Maksimal forsikring ved stikledertråde: 315 A (GG)
- Maksimal konstant spænding MCOV (L-G) 350 V AC
- MÆRKESPÆNDING 240 V AC;240/415 V AC;120/240 V AC
- UL-visning/fjernmelding: UL-visning/fjernmelding
- DRIFTSSTRØM AC: 1 A AC
- UL-tilslutningsdata: UL-tilslutningsdata
- Maksimal konstant spænding MCOV (L-L): 700 V AC
- Generelt: Generelt
- Supplerende specifikationer: Yderligere tekniske specifikationer
- EN 61643-11: EN 61643-11
- Farve (stik): Lysegrå (RAL 7035)
- Farve (basiselement): Grå (RAL 7042).
- Kortslutningssikring (SCCR) 50 kA
- NOMINEL SPÆNDINGSBESKYTTELSE VPR (L-L) 2000 V.
- NOMINEL SPÆNDINGSBESKYTTELSE VPR (L-G) 1500 V.
- Mærkeafledningsstrøm i 20 kA
- Produkttype
Kombi-afleder
- Nominel spænding
240 V/AC
415 V/AC
120 V/AC
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20
- Produc.-delnr.
2905416
- Type
1+2
- Dim.
(B x H x T) 71.2 x 95.2 x 74.5 mm
- Bredde
71.2 mm
- H
95.2 mm
- D
74.5 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombi-afleder 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579768 Phoenix Contact 2905416 FLT-SEC-P-T1-2C-350/25-FM Kombi-afleder 1 stk
Beskrivelse
Lynafleder med stik og lækagefri, iht. Type 1 / klasse i, til 2-fasede strømforsyningsnetværk med kombineret forlagt PE og N i en leder (L1, L2, pen).
