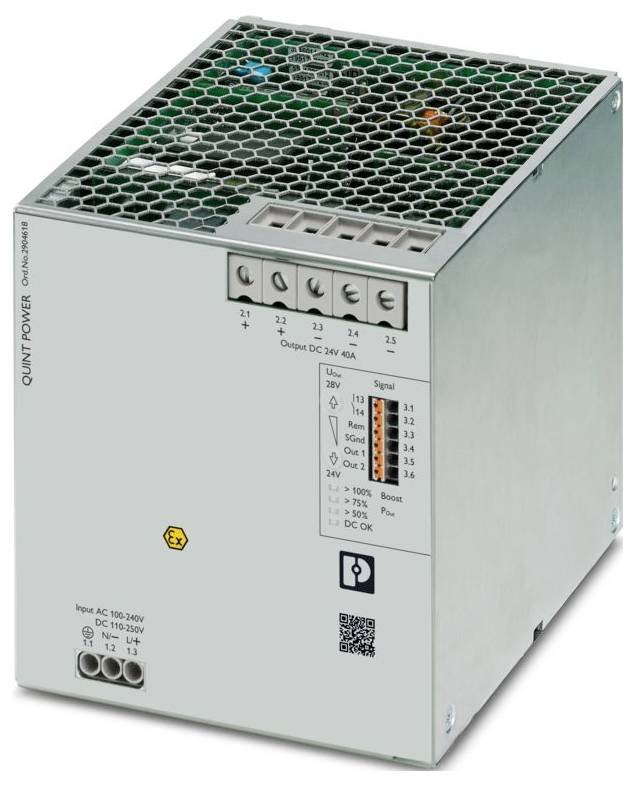

Phoenix Contact 2904618 Strømforsyning Forbrug (standby) 3 W 24 V/DC 40 A 1072 VA Indhold 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Familie: QUINT Power
- Tilslutningstype: Push-in-tilslutning
- Bredde: 120 mm
- Højde: 130 mm
- Dybde: 140 mm
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 75 °C (> 60 °C DERATING: 2,5 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-4-10
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Vibration (drift): 5 Hz ... 100 Hz resonanssøgning 0,7 g, 90 min., resonansfrekvens 0,7 g, 90 min. (I henhold til DNV GL klasse A)
- 5 Hz ... 100 Hz resonanssøgning 2,3 g, 90 min., resonansfrekvens 2,3 g, 90 min. (Iht. DNV GL klasse C) monteret med UWA 130 - 2901664
- Afisoleringslængde: 10 mm
- Ledertværsnit fleksibel min.: 0,5 mm²
- Ledertværsnit fleksibel maks.: 1,5 mm²
- Ledertværsnit fast min.: 0,5 mm²
- Ledertværsnit fast maks.: 1,5 mm²
- Monteringsposition: Vandret bæreskinne NS 35, en 60715
- Tilspændingsmoment min. 1,2 Nm
- Overensstemmelse/godkendelse: Overensstemmelse/godkendelse
- ATEX: SIQ 23 ATEX 161 X; and II 3 G ex ec ic NC IIC T4 GC
- IECEx: IECEx SIQ 23.0001X;ex ec ic NC IIC T4 GC
- Frekvensområde: 50 Hz ... 60 Hz
- Beskyttelsesklasse: I
- Frekvens: 50 Hz
- Nominelt indgangsspændingsområde 110 V DC ... 250 V DC
- Indgangsspændingsområde 110 V DC … 250 V DC -18 % ... +40 %
- Spændingsstyrke maks.: 300 V AC/60 sek.
- Indkoblingsstrømstød: typ. 12 A (ved 25 °C)
- Indkoblingsstrømstødintegreret (I2t) < 0,3 A2S
- Indkoblingsstrømbegrænsning: 12 A (efter 1 ms)
- Strømsvigtsbeskyttelsestid: type. 27 ms (120 V AC);typ. 27 ms (230 V AC)
- STRØMFORBRUG 12 A (110 V DC); 5 A (250 V DC)
- Nominel effektoptagelse: 1072 VA
- Indkoblingstid typisk 300 ms (fra SLEEP mode)
- Indkoblingstid: < 1 sek.
- Indgangssikring 16 A (træg, intern)
- Valg af passende sikring for indgangsbeskyttelsen: 16 A ... 20 A (karakteristik B, C, D, K eller tilsvarende)
- Virkningsgrad typisk 94,7 % (120 V AC);typ. 95,7 % (230 V AC)
- Udgangskarakteristik: U/i Advanced;Smart HICCUP;FUSE mode
- Nominel udgangsspænding: 24 V DC
- Indstillingsområde for udgangsspænding (USET): 24 V DC... 28 V DC (effektkonstant)
- Nominel udgangsstrøm (IN): 40 A.
- Statisk boost (ISTAT.Boost): 45 A.
- Dynamisk Boost (IDyn.Boost): 60 A (5 s)
- Selective Fuse Breaking (ISFB): 215 A (15 ms)
- MAGNETISK SIKRINGSUDLØSNING: A1...A40 / B2...B25 / C1...C13 / Z1...Z16
- Kortslutningssikker: Ja
- Tomgang: Ja
- Feedback-styrke ≤ 35 V DC
- Beskyttelse mod overspænding ved udgang (OVP) < 30 V DC (dobbelt beskyttelse med frakobling inden for 20 ms)
- Ripplespænding < 40 mVss (ved nominelle værdier)
- Stigetid: < 60 ms (Uout = 10 % ... 90 %)
- Kan seriekobles: Ja
- Tabseffekt tomgang max. < : 5 W (120 V AC);< 5 W (230 V AC)
- Nominel tabseffekt maks. belastning < 55 W (120 V AC);< 44 W (230 V AC)
- EFFEKTTAB SLEEP MODE: < 3 W (120 V AC);< 3 W (230 V AC)
- Parallelskiftbarhed: Ja, til redundans og effektforøgelse
- Sikring (på sekundærsiden): Elektronisk;termisk omagnetisk;termisk
- Indgang: 2 kV (testslibende grad 4 - symmetrisk);4 kV (testslibende grad 4 - usymmetrisk)
- Udgang: 1 kV (testslibende grad 3 - symmetrisk);2 kV (testslibende grad 3 - usymmetrisk)
- Signal: 4 kV (testslibende grad 4 - usymmetrisk)
- Signaliseringstyper: Led;potentialefri signalkontakt;aktiv signaludgang Out1 (digital, konfigurerbar);aktiv signaludgang Out2 (digital, analog, konfigurerbar);Remote-kontakt;signalerde SGnd
- Default: Lukket (Uout > 0,9 Uset)
- DIGITAL: 24 V DC 1 A; 30 V AC/DC 0,5 A.
- Analogt: 4 mA... 20 mA ±5 % (belastning ≤400 Ω)
- Signaljord SGnd: Betrækpotentiale til out1, Out2 og rem
- Antal faser: 1
- Isolationsspænding indgang/udgang: 4 kV AC (typeafprøvning);2 kV AC (styktest)
- Skiftefrekvens 85,00 kHz... 107,00 kHz (hjælpetransformerniveau);45,00 kHz ... 200,00 kHz (hovedomformer-niveau);50,00 kHz ... 500,00 kHz (PFC-trin)
- MTBF (IEC 61709, SN 29500): > 908000 timer (25 °C);> 539000 timer (40 °C);> 243000 timer (60 °C)
- Forventet levetid (elektrolytkondensatorer): Forventet levetid (elektrolytkondensatorer)
- Strøm: 40 A;
- Temperatur: 25 °C;
- Tid: 162000 timer
- Supplerende tekst: Testsværhedsgrad 2
- Indbygningsmål: Indbygningsmål
- Monteringsbemærkning: Kan rækkemonteres: PN ≥50 %, horisontal 5 mm, ved siden af aktive komponenter 15 mm, vertikal 50 mm
- Kan rækkemonteres: PN <50 %, horisontal 0 mm, vertikal foroven 40 mm, vertikal forneden 20 mm
- Beskyttelseslakeret: Ja
- Brændbarhedsklasse iht. UL 94 (hus/klemmer): V0
- Kabinet materiale: metal
- Udførelse af hætte: Rustfrit stål X6Cr17
- Sidedele: Aluminium
- Indsatshøjde: ≤ 5000 m (> 2000 m, tag højde for derating)
- Klimaklasse: 3K22 (iht. en 60721-3-3)
- Maks. tilladt Luftfugtighed (drift): ≤ 100 % (ved 25 °C, ingen kondensation)
- Stød: 11 ms, 15 g, afhængigt af rumretning (iht. IEC 60068-2-27)
- Temp kode: T4 (-40 ... +75 °C | > 60 °C, DERATING: 2,5 % /K)
- EN 61010-1: II (≤ 5000 m)
- EN 62477-1: III (≤ 2000 m)
- Brandsikring af rullende materiel: Brandsikring af rullende materiel
- Standardbetegnelse: Brandsikring i jernbanekøretøjer
- Eksplosionsfarlig atmosfære: IEC 60079-0;IEC 60079-7;IEC 60079-11;IEC 60079-15
- CSA: CAN/CSA-C22.2 NO. 61010-2-201;CSA-C22.2 NO. 107.1-16
- SIQ: CB-ORDNING ( IEC 61010-1, IEC 61010-2-201)
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Lavspændingsdirektivet: Overensstemmelse med NSR-direktiv 2014/35/EU
- EMC-krav støjudsendelse: EN 61000-6-3;en 61000-6-4
- EMC-krav støjimmunitet: EN 61000-6-1;en 61000-6-2
- Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
- Signal-støjforhold: Støjudstråling
- DNV GL ledningsført støjudsendelse: DNV GL ledstyret støjudsendelse
- DNV: Klasse A.
- DNV GL støjstråling: DNV GL støjudstråling
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: 8 kV (testslibende grad 4)
- Luftafladning: 15 kV (testslibende grad 4)
- Bemærkning: Kriterium A: 0,5/1 periode
- Kriterium B: 5 / 50 / 250 perioder
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Prøvefælg: 1000 A/m.
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Indgang/udgang/signal: Usymmetrisk
- Spænding: 2,5 kV
- Magnetfelt med energiteknologisk frekvens: Magnetfelt med energiteknologisk frekvens
- Spændingsdyk: Spændingsdyk
- Spændingsdyk 0 %
- Impulsformet magnetfelt: Impulsformet magnetfelt
- Asymmetrisk ledningsbårne forstyrrelser: Asymmetrisk ledningsbårne forstyrrelser
- Testniveau 1: 100 kHz
- Testniveau 2: 1 MHz
- Testniveau 3: 1,5 kHz 15 kHz (testslibende grad 4)
- Testniveau 4: 15 kHz 150 kHz (testslibende grad 4)
- Testniveau 5: 16,7 Hz 50 Hz 60 Hz (testslibende grad 4)
- Testniveau 6: 150 Hz 180 Hz (testslibende grad 4)
- Dæmpet vibrerende aksel: Dæmpet vibrerende aksel
- Indgang, udgang (testniveau 1): 100 kHz 1 MHz (testslibende grad 3 - symmetrisk)
- Indgang, udgang (testniveau 2): 10 MHz (testslibende grad 3 - usymmetrisk)
- Indgang, udgang (testniveau 3): 100 kHz 1 MHz (testslibende grad 3 - usymmetrisk)
- Signaler (testniveau 1): 100 kHz 1 MHz (testslibende grad 3 - symmetrisk)
- Signaler (testniveau 2): 100 kHz 1 MHz (testslibende grad 3 - usymmetrisk)
- Dæmpet, vibrerende magnetfelt: Dæmpet, vibrerende magnetfelt
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Kriterium C: Midlertidig forringelse af funktionsegenskaberne, som kan afhjælpes af selve apparatet eller kan genoprettes ved betjening af betjeningselementerne.
- JERNBANEANVENDELSE: EN 50121-3-2;EN 50121-4;EN 50121-5;EN 50163;IEC 62236-3-2;IEC 62236-4;IEC 62236-5;EN 50155;EN 45545-2 (HL3);EN 61373 (KLASSE 1B)
- Styreindgang (konfigurerbar) Rem: Udgangseffekt TIL/FRA (SLEEP mode)
- AC-drift: AC-drift
- Netform: Stjernenet
- Landenetspænding typisk: 120 V AC;230 V AC
- Spændingstype for forsyningsspænding: DC
- Frekvensområde AC 50 Hz... 60 Hz -10 % ... +10 %
- Frekvensområde (FN): 50 Hz ... 60 Hz -10 % ... +10 %;16,7 Hz (iht. en 50163)
- Sikkerhedsafbryder: Transientspændingsbeskyttelse | varistor, gasafleder
- Lækstrøm mod PE: < 3,5 mA;1,7 mA (264 V AC, 60 Hz)
- DC-drift: DC-drift
- Derating: > 60 °C... 70 °C (2,5 % /K)
- Reguleringsafvigelse: < 0,5 % (belastningsændring statisk 10 % ... 90 %);< 2% (dynamisk belastningsændring 10% ... 90 % (10 Hz);< 0,25 % (indgangsspændingsændring ±10 %)
- UDGANGSEFFEKT 960 W;1080 W;1440 W.
- Crest faktor: type. 1,7 (120 V AC);typ. 1,65 (230 V AC)
- Signal Out 1 (kan konfigureres): Signal Out 1 (kan konfigureres)
- Signal Out 2 (konfigurerbar): Signal Out 2 (konfigurerbar)
- Signal relæ 13/14 (konfigurerbar): Signal relæ 13/14 (konfigurerbar)
- Glider/klemmested fleksibel med kabelsko med plastmuffe min.: 0,2 mm²
- Glider/klemmested fleksibelt med kabelsko med plastmuffe maks.: 0,75 mm²
- Glider/klemmested fleksibelt med kabelsko uden plastmuffe min.: 0,2 mm²
- Glider/klemmested fleksibelt med kabelsko uden plastmuffe maks.: 1,5 mm²
- Ledertværsnit AWG min. 20
- Ledertværsnit AWG maks. 16
- Tilspændingsmoment maks. 1,5 Nm
- Signaludgang: Signaludgang
- Pout: > 100 % (LED lyser gult, udgangseffekt > 960 W);> 75 % (LED lyser grønt, udgangseffekt > 720 W);> 50 % (LED lyser grønt, udgangseffekt > 480 W)
- Uout: > 0,9 x Uset (LED lyser grønt);< 0,9 x Uset (LED blinker grønt)
- Indbygningsafstand til højre/venstre: 5 mm / 5 mm
- Indbygningsafstand foroven/forneden: 50 mm / 50 mm
- Norm - begrænsning af oversvingninger ved net: EN 61000-3-2
- Standard - elektrisk sikkerhed: IEC 61010-2-201 (selv)
- Norm - sikkerhedslavspænding: IEC 61010-1 (selv);IEC 61010-2-201 (PELV)
- Standard - sikker adskillelse: IEC 61558-2-16;IEC 61010-2-201
- Standard - sikkerhed til måle-, styre-, regulerings- og laboratorieudstyr: IEC 61010-1
- Batteriopladning: Din 41773-1
- Godkendelse - krav fra halvlederindustrien om spændingsdyk: SEMI F47-0706, en 61000-4-11
- EN 61558-2-16: II (≤ 5000 m)
- UL-godkendelser: UL Listed UL 508;UL 121201 & CSA C22.2 No. 213-17 Class i, Division 2, Groups A, B, C, D T4 (Hazardous location)
- EMC-krav strømforsyning: IEC 61850-3 (G,H);en 61000-6-5 (koblingsanlæg)
- Oversvingningsstrømme: Oversvingninger
- Flicker: Flicker
- Antal perioder: 0,5 / 1 / 5 / 50 / 250 perioder
- Dæmpede sinussvingninger (ring wave): Dæmpede sinussvingninger (ring wave)
- HART FSK Physical Layer Test Specification Compliance: Udgangsspænding Uout konform
- Skibsværftsgodkendelse: DNV, BV
- Indgangsspænding: Min. 77 V DC
- Forurenende gastest: ANSI/ISA 71.04-2013 G3 Harsh Group A.
- Funktionel sikkerhed i henhold til IEC 61508: SIL 3
- Testniveau 7: 16,7 Hz 50 Hz 60 Hz (testslibende grad 4)
- INMETRO: DNV 19.0187 X.
- Indgangsspænding (nominel)
110 - 300 V/DC
- Produkttype
Strømforsyning
- Indgangsspænding (min.)
100 V/AC
77 V/DC
- Indgangsspænding (max.)
240 V/AC
250 V/DC
- Udgangsstrøm max.
40 A
- Udgangsstrøm (maks.) - afrundet
40 A
1072 VA
- Udgangstype (strømforsyning)
Kan indstilles
- Faser
1
- Udgangsspænding (nom.)
24 V/DC
- Tilslutning
Skruer
Push-in-fjederkrafttilslutning
- Dim.
(L x B x H) 140 x 120 x 130 mm
- Udgangsspænding (maks.)
28 V/DC
- Udgangsspænding (min.)
24 V/DC
- Drifttemperation (max.)
75 °C
- Driftstemperatur (max.) (Derating)
75 °C
- Driftstemperatur (min.) (Derating)
60 °C
- Driftstemperatur (min.)
-40 °C
- Produc.-delnr.
2904618
- Indhold
1 stk
- MTBF
908000 h
- Strømforsyning-specifikationer
beskyttelseslakeret
- Bredde
120 mm
- H
130 mm
- L
140 mm
IP20
- Maks. temperatur
75 °C
- Min. Temperatur
-40 °C
- Type
QUINT4-PS/1AC/24DC/40/+
- Forbrug (standby)
3 W
- Virkningsgrad
94.7 %
- D
140 mm
- Indbygningshøjde
130 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579793 Phoenix Contact 2904618 Strømforsyning Forbrug (standby) 3 W 24 V/DC 40 A 1072 VA Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579793 Phoenix Contact 2904618 Strømforsyning Forbrug (standby) 3 W 24 V/DC 40 A 1072 VA Indhold 1 stk
Beskrivelse
Primært taktet strømforsyning QUINT Power, skruetilslutning, bæreskinnemontering, indgang: 1-faset, udgang: 24 V DC / 40 A
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
