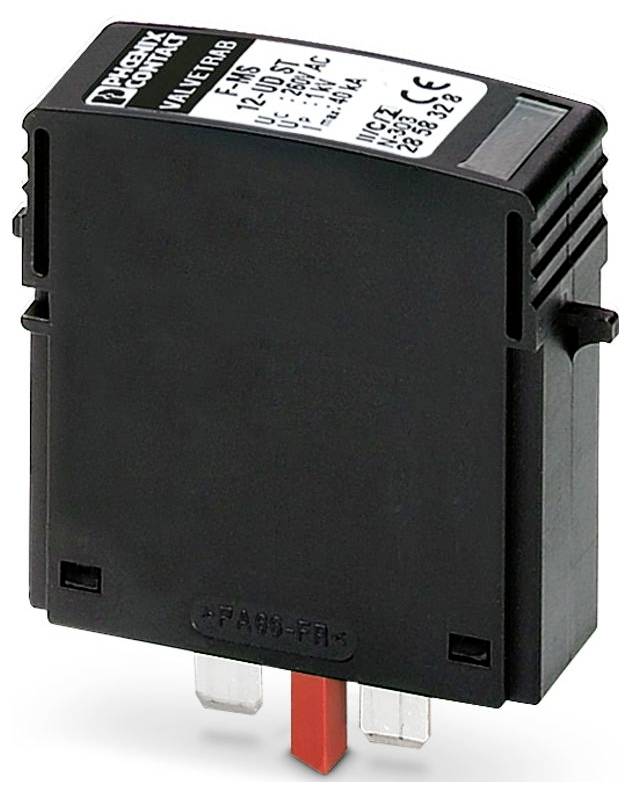

Phoenix Contact 2858328 F-MS 12-UD ST Overspændingsbeskyttelsesstik 20 kA Piece 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Familie af produkter: VALVETRAB MS
- IEC-PRØVEKLASSE: II;T2
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- NOMINEL SPÆNDING UN: 240/415 V AC (TN - ONLY N-PE);240/415 V AC (TT - ONLY N-PE)
- Tilslutningstype: Stikbar
- Bredde: 17,5 mm
- Højde: 52,4 mm
- Dybde: 55,3 mm
- Delingsenhed: 1 Te
- Farve sort RAL 9005
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PA 6.6
- Virkeretning: N-PE
- Maksimal permanent spænding UC: 305 V AC
- Beskyttelseslederstrøm IPE: ≤ 5 µA
- Mærkeafledningsstrøm i (8/20) µs: 20 kA
- Reaktionstid TA: ≤ 100 ns
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 80 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m (amsl)
- Standarder/bestemmelser: EN 61643-11
- Bemærkning: 2012
- Monteringstype: På basiselement
- EN type: T2
- STRØMFORSYNINGSSYSTEM IEC: TN;TT
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Nominel frekvens FN: 50 Hz (60 Hz)
- Materialets CTI-værdi: 600
- Isoleringsstof: PA 6.6
- Materialegruppe: I
- Beskyttelsesveje: N-G.
- Standby-strømforbrug PC: ≤ 1,5 MVA
- Maksimal lækstrøm Imax (8/20) µs: 40 kA
- Brandmodstandsevne IFI: 100 A (260 V)
- Beskyttelsesniveau up: ≤ 1,5 kV
- Restspænding Ures: ≤ 0,4 kV (ved in);≤ 0,25 kV (ved 10 kA);≤ 0,15 kV (ved 5 kA);≤ 0,1 kV (ved 3 kA )
- 6 kV (1,2/50) ≤ 1,5 kV
- TOWN-reaktion ved UT: 1200 V AC (200 ms / withstand mode)
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Chok (drift): 25 g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer: UL-specifikationer
- Maksimal permanent spænding MCOV (N-G) 260 V AC
- Mærkeafledningsstrøm i (N-G) 20 kA
- Energifordelingssystem: Single fase
- Nominel frekvens: 50/60 Hz
- Målt driftsspænding MLV (N-G): 1490 V.
- SPD type 4CA
- Luft- og krybestrækning: Luft- og krybestrækning
- Supplerende specifikationer: Yderligere tekniske specifikationer
- Afleder kan kontrolleres med CHECKMASTER fra softwarerevision: Fra SW-Rev. REV. 1.10
- Produkttype
Overspændingsbeskyttelsesstik
- Lækstrøm
20 kA
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20
- Produc.-delnr.
2858328
- Type
2
- Dim.
(L x B x H) 55.3 x 17.5 x 52.4 mm
- L
55.3 mm
- Bredde
17.5 mm
- H
52.4 mm
- D
55.3 mm
- Indhold
1 stk
- Emballage-type
Piece
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Overspændingsbeskyttelsesstik 20 kA Piece 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579540 Phoenix Contact 2858328 F-MS 12-UD ST Overspændingsbeskyttelsesstik 20 kA Piece 1 stk
Beskrivelse
Overspændingsbeskyttelsesstik type 2, med N-PE totalstrømgnistgab til basiselement.
