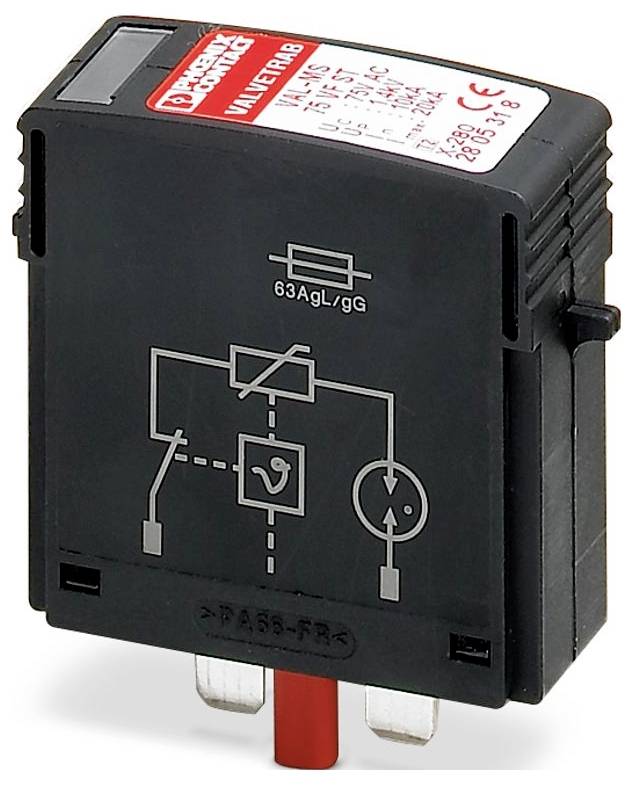

Phoenix Contact 2805318 VAL-MS 75 VF ST Overspændingsbeskyttelsesstik 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Familie af produkter: VALVETRAB MS
- IEC-PRØVEKLASSE: II;T2
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Antal poler: 1
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- MÆRKESPÆNDING UN: 5 V AC ... 48 V AC
- Tilslutningstype: Stikbar
- Bredde: 17,5 mm
- Højde: 52,4 mm
- Dybde: 55,3 mm
- Delingsenhed: 1 Te
- Farve sort RAL 9005
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PA 6.6
- VIRKERETNING 1L-N/PE
- Højeste konstant spænding UC: 75 V AC; 100 V DC
- Beskyttelseslederstrøm IPE: ≤ 5 µA
- Mærkeafledningsstrøm i (8/20) µs: 10 kA
- Reaktionstid TA: ≤ 100 ns
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 80 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m (amsl)
- Standarder/bestemmelser: EN 61643-11
- Bemærkning: 2012
- Monteringstype: På basiselement
- EN type: T2
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Nominel frekvens FN: 50 Hz (60 Hz)
- Materialets CTI-værdi: 600
- Isoleringsstof: PA 6.6
- Materialegruppe: I
- BESKYTTELSESSTIER: L-N;(L+) - (L-)
- Standby-strømforbrug PC: ≤ 1 MVA
- Maksimal lækstrøm Imax (8/20) µs: 20 kA
- Beskyttelsesniveau up: ≤ 1,4 kV
- Restspænding Ures: ≤ 0,45 kV (ved in);≤ 0,35 kV (ved 5 kA);≤ 0,3 kV (ved 3 kA)
- 6 kV (1,2/50) ≤ 1,4 kV
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Stød (drift): 25 g.
- Vibration (drift): 5g
- UL-specifikationer: UL-specifikationer
- Energifordelingssystem: Single fase
- Nominel frekvens: 50/60 Hz
- SPD type 4CA
- Kortslutningssikret ISCCR: 10 kA
- Maksimal forsikring ved stikledertråde: 63 A (GG)
- Maksimal permanent spænding MCOV (L-N) 75 V AC
- Mærkeafledningsstrøm i (L-N) 10 kA
- Mærkespænding: 60 V DC
- Målt driftsspænding MLV (L-N): 1760 V.
- Generelt: Generelt
- Beskyttelsesniveau up (L-L): ≤ 1,8 kV
- Restspænding Ures (L-L): ≤ 0,9 kV (ved in);≤ 0,7 kV (ved 5 kA);≤ 0,6 kV (ved 3 kA )
- Maksimal permanent spænding MCOV (L+) - (L-) 100 V DC
- Mærkeafledningsstrøm i (L+) - (L-) 10 kA
- Målt driftsspænding MLV (L+) - (L-): 1760 V.
- Produkttype
Overspændingsbeskyttelsesstik
- Nominel spænding
48 V/AC
60 V/DC
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20
- Produc.-delnr.
2805318
- Type
2
- Dim.
(B x H x T) 17.5 x 52.4 x 55.3 mm
- Bredde
17.5 mm
- H
52.4 mm
- D
55.3 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579511 Phoenix Contact 2805318 VAL-MS 75 VF ST Overspændingsbeskyttelsesstik 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579511 Phoenix Contact 2805318 VAL-MS 75 VF ST Overspændingsbeskyttelsesstik 1 stk
Beskrivelse
Overspændingsbeskyttelsesstik type 2 med serieforbindelse af varistor og gasfyldt gnistgab til VAL-MS-basiselement, termisk overvåget, optisk defektmelding.
