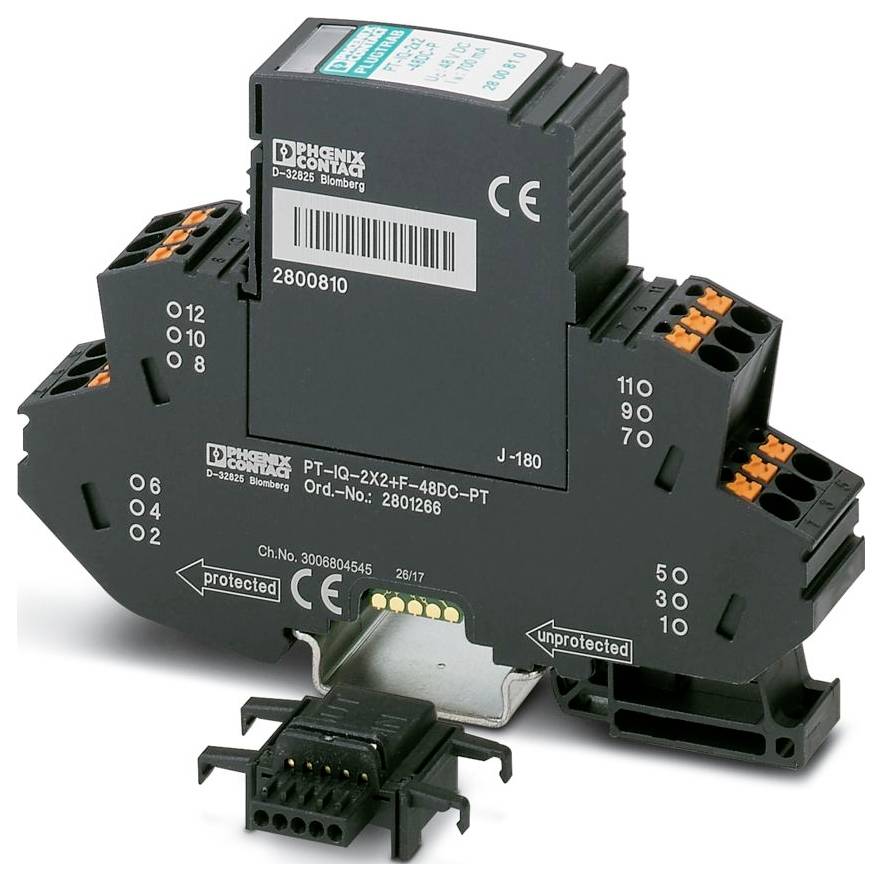

Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Overspændingsbeskyttelse 20 kA 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: PLUGTRAB IQ
- IEC-PRØVEKLASSE: C1;C2;C3;D1
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Meddelelse overspændingsbeskyttelse defekt: Optisk, flertrins
- NOMINEL SPÆNDING UN 48 V DC
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 17,7 mm
- Højde: 109,3 mm
- Dybde 77,5 mm (inkl. bæreskinne 7,5 mm)
- Delingsenhed: 1 Te
- Farve: Sort (RAL 9005);sort (RAL 9005)
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PA 6.6
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Virkeretning: Line-Line & Line-signal Ground/Shield & som ekstraudstyr signal Ground/Shield-Earth Ground
- Højeste konstant spænding UC: 53 V DC; 37 V AC
- Mærkestrøm: 300 mA
- Driftsstrøm IC ved UC: ≤ 5 µA (pr. system)
- Beskyttelseslederstrøm IPE: ≤ 1 µA
- Samlet afledningsstrøm ITotal (8/20) µs: 20 kA
- Beskyttelsesniveau Up (leder-leder): ≤ 100 V (C1 - 1 kV / 500 A);≤ 150 V (C2 - 10 kV / 5 kA);≤ 90 V (C3 - 25 A);≤ 95 V (C3 - 100 A)
- Beskyttelsesniveau Up (leder-jord): ≤ 900 V (C1 - 1 kV / 500 A);≤ 1300 V (C2 - 10 kV / 5 kA);≤ 1000 V (C3 - 25 A);≤ 1300 V (C3 - 100 A)
- Kapacitet (leder-leder): type. 1,5 nF
- Modstand pr. sti: 1,2 Ω ±5 %
- Nødvendig forsikring maks.: 315 mA (FF)
- Stødstrømstyrke (leder-jord): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C2 - 10 kA;C3 - 100 A;D1 - 2,5 kA
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 4000 m (amsl)
- Standarder/bestemmelser: EN 61000-6-2
- Bemærkning: 2005
- Monteringstype: Bæreskinne: 35 mm
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Lederpar pr. modul: 2
- Mærkeafledningsstrøm i (8/20) µs (leder-jord): 10 kA
- Impulsafledningsstrøm Iimp (10/350) µs (leder-jord): 2,5 kA
- Reaktionstid TA (leder-jord): ≤ 100 ns
- Generelt: Generelt
- Beskyttelsesniveau up statisk (leder-jord): ≤ 130 V (C2 - 10 kV / 5 kA);≤ 60 V (C3 - 25 A)
- Impuls-tilbagestillingstid (leder-jord) ≤ 30 ms
- Mærkeafledningsstrøm i (8/20) µs (leder-leder): 10 kA
- Reaktionstid TA (leder-leder): ≤ 1 ns
- Indskydningsdæmpning AE, sym.: typ. 0,3 dB (≤ 450 kHz / 150 ohm)
- Grænsefrekvens fg (3 dB), sym. I 150 ohm-system: type. 1,9 MHz
- Stødstrømstyrke (leder-leder): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C2 - 10 kA;C3 - 100 A.
- Impuls-tilbagestillingstid (leder-leder): ≤ 300 ms
- Beskyttelsesniveau Up (leder-signalmasse): ≤ 600 V (C1 - 1 kV / 500 A);≤ 750 V (C2 - 10 kV / 5 kA);≤ 700 V (C3 - 25 A);≤ 800 V (C3 - 100 A)
- Produkttype
Overspændingsbeskyttelse
- Lækstrøm
20 kA
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20
- Produc.-delnr.
2801266
- Dim.
(B x H x T) 17.7 x 109.3 x 77.5 mm
- Bredde
17.7 mm
- H
109.3 mm
- D
77.5 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Overspændingsbeskyttelse 20 kA 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3579439 Phoenix Contact 2801266 PT-IQ-2X2+F-48DC-PT Overspændingsbeskyttelse 20 kA 1 stk
Beskrivelse
Overspændingsbeskyttelse, består af beskyttelsesstik og Basiselement, med integreret flertrins statusvisning på modul til to 2-ledet jordpotentialfrit drevne signalkredse. Indirekte jordet via gasafleder. Kan anvendes i sikkerhedsorienterede kredse op til SIL 3.
