Name: Phoenix Contact 2702875 ILB BT ADIO MUX I/O-modul
Brand: Phoenix Contact
SKU: 2136547
Availability: BackOrder

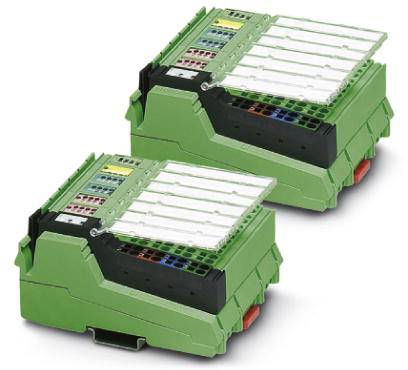

To dansk:<br><br>To grønne, elektroniske enheder med modulære komponenter og tilslutninger. De kan stables og har farvede stik.

Skemadiagram over en spændingsovervågningskreds med mikrocontroller (µC), analoge og digitale ind- og udgange, spændingsregulator fra 24V til 3,3V og 15V.

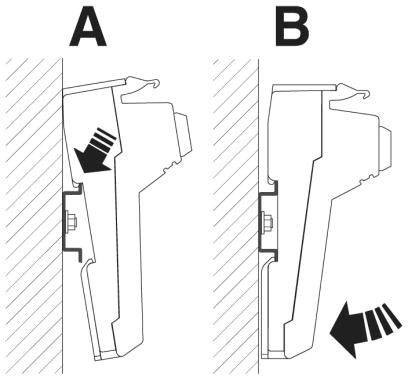

Diagrammet viser to tegninger af enheder: A med en bevægelse nedad, B vippe bagud, monteret på en væg.

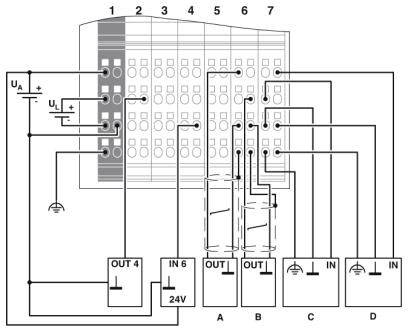

Strømskema for en elektrisk styringsenhed med syv tilslutningspunkter (1-7). Forbindelser til fire moduler (A-D) er vist.

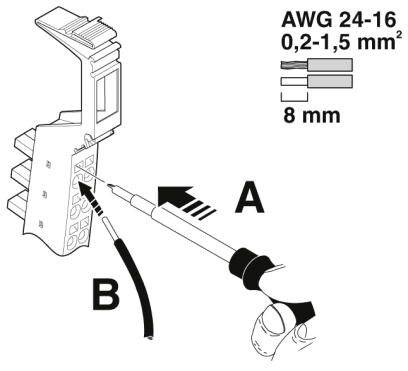

Illustrationen viser to værktøjer, A og B, der arbejder ved en elektrisk terminalblok. A peger på tryk, B peger på indsætning af kablet.

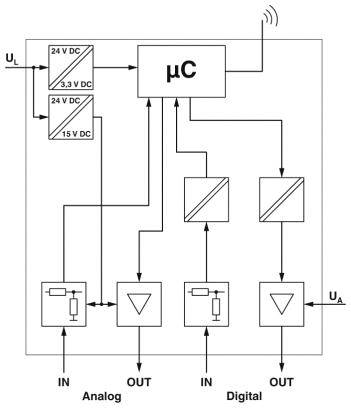

Skematisk diagram: Mikrocontroller (µC) styrer analoge og digitale signalenheder, med 24V, 3,3V og 15V DC spændingsingange, viser signalflow og konnektivitet.

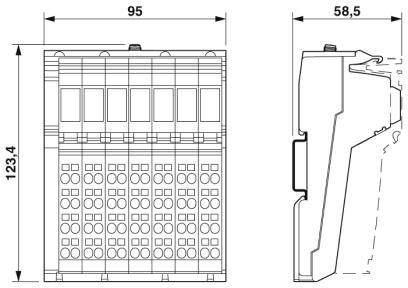

Teknisk tegning af en enhed med mål: Bredde 95 mm, Højde 123,4 mm, Dybde 58,5 mm. Front- og sidevisning vist.

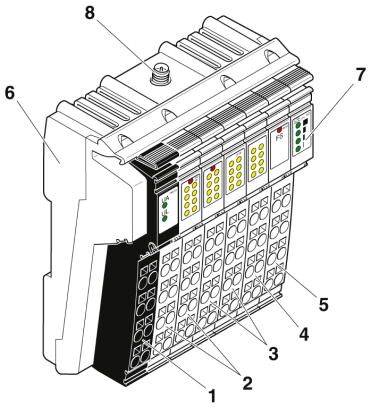

Tegning af et elektronisk modul med flere stik. Nummererede områder viser tilslutninger og kontrollamper.

1/8

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 17. nov.

Antal

stk.

Total (10.990,00 kr. / stk.r)

10.990,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP20
Omgivende temperatur (opbevaring/transport): -25 °C - +85 °C.
Lufttryk (drift): 795 hPa - 1080 hPa
Trådløs standard: Bluetooth 4.0 baseret
Modultype: GFSK (Gausian Frequency Shift Keying)
Antennens forbindelsestype: RSMA (female)
Frekvensområde: 2.402 GHz - 2.48 GHz
Sendeeffekt: 5 dBm
Forsyningsspænding: 24 V/DC
Beskyttelsesregistrering: Beskyttelse mod forkert polaritet, overspændingsbeskyttelse
Digitale indgange tilslutningstype: Trækfjedertilslutning
Forbindelsesteknik: 1-leder
Antal digitale indgange: 16
Nominel udgangsspænding: 24 V/DC
Antal digitale udgange: 16
Digitale udgange tilslutningstype: Trækfjedertilslutning
Beskyttelse: Kortslutningsbeskyttelse, overbelastningsbeskyttelse, fastspændt på bagsiden
Nominel udgangsspænding: 24 V/DC
Nominel belastning lamper: 12 W.
Antal analoge indgange: 2
Indgangssignal strøm 0 mA - 20 mA
Indgangsmodstand strømindgang 50 Ω
Indgangssignal spænding 0 V - 10 V
Indgangsmodstand spændingsindgang 130 kΩ
Antal analoge udgange: 2
DAC-opløsning 12 bit
Udgangssignal strøm: 0 mA - 20 mA
Materiale kabinet: PA 6.6-FR
Monteringstype: Bæreskinne
Farve: Grøn.
Nettovægt: 630 g

Type: ILB BT ADIO MUX

Produkttype: I/O-modul

Strømforbrug:: 60 mA

Produc.-delnr.: 2702875

Dim.: (L x B x H) 57 x 95 x 123.4 mm

Udgange: 8 A

Indgange: 2,3 mA

Bredde: 95 mm

H: 123.4 mm

L: 57 mm

Interface: Bluetooth 4.0 baseret

Maks. omgivelsestemperatur: +60 °C

Min. omgivelsestemperatur: -25 °C

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O-modul

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2136547 Phoenix Contact 2702875 ILB BT ADIO MUX I/O-modul

Beskrivelse

Rækkevidde 50 m... 100 m i industrihaller med rundstrålende antenner og op til 400 m i åbent terræn med retningsantenner. Hurtig oprettelse af forbindelse og signaloverførsel.
