Phoenix Contact 2904909 RAD-868-IFS PLC-radiomodul købe

Et grønt elektronisk modul i form af et smalt hus, med tilslutninger øverst og et digitalt interface på siden.

Lignende billede

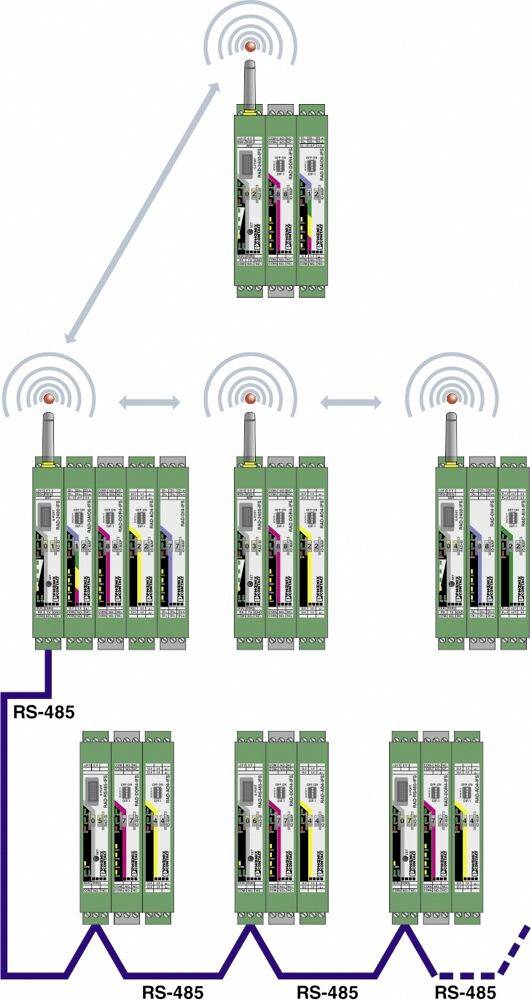

Diagrammet viser et kommunikationsnetværk af moduler. Øverst et modul med en antenne, nedenunder fire yderligere moduler, forbundet via RS-485-kabler.

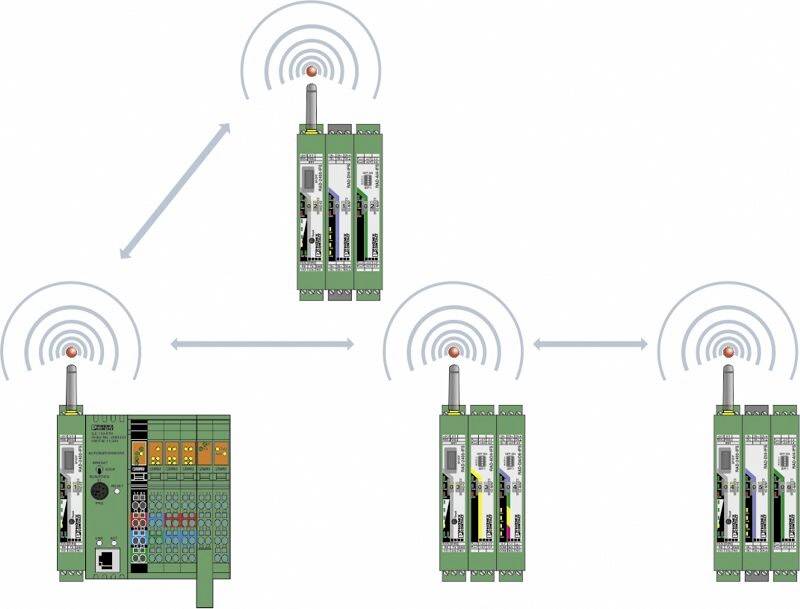

Fire grønne maskinmoduler er afbildet, som er trådløst forbundet med hinanden. Pile viser kommunikationsretningen.

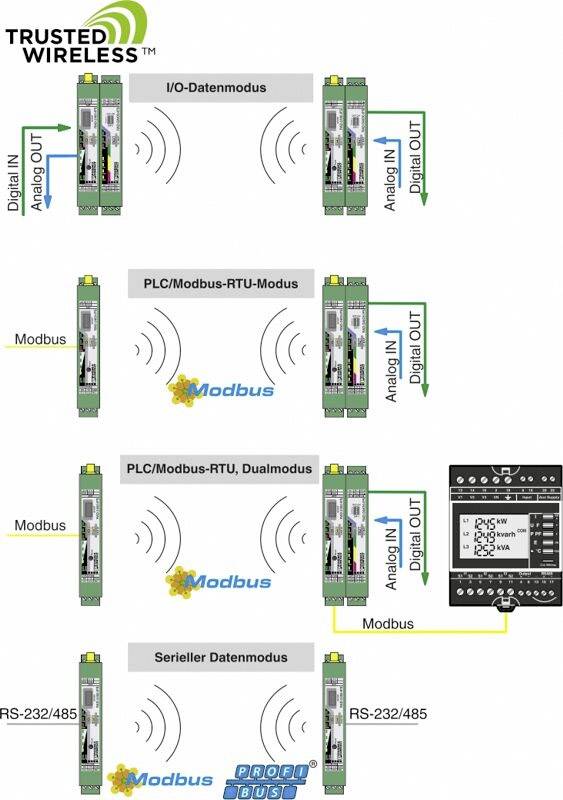

'Trusted Wireless' diagrammet viser tre tilstande: I/O-datatilstand, PLC/Modbus-RTU-tilstand, Serieltilstand. Modbus og Profibus anvendes.

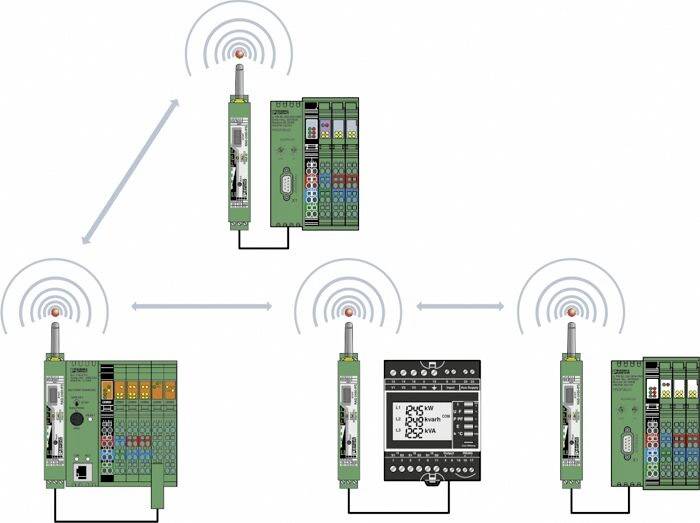

Et diagram viser fire sensorenheder, som er trådløst forbundet med hinanden. Forbindelsespilene symboliserer dataoverførslen.

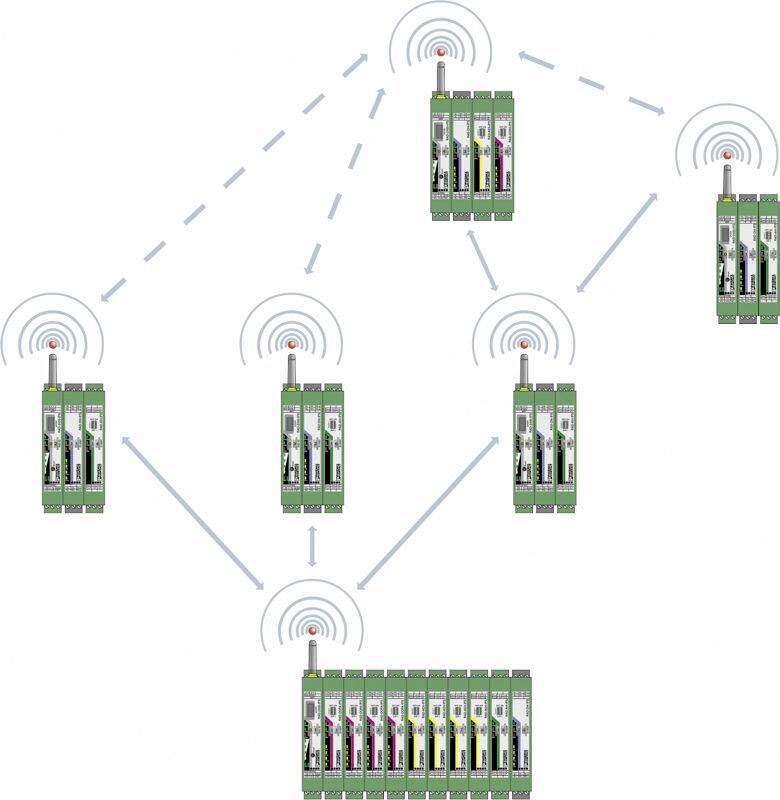

Flere grønne enheder er trådløst forbundet med hinanden. De viser et netværk af sensorer og antenner, der udveksler data.

Diagrammet viser forbindelsen mellem COMBICON RS-232 og D-SUB-9 PC. RX, TX og GND er krydset forbundet.

Diagrammet viser ledningsforbindelsen mellem COMBICON og D-SUB-9: RX (5.1) til RX (2), TX (5.2) til TX (3), GND (5.3) til GND (5).

Skematisk tegning for RS-485. Viser to tilslutninger: 'D(B) + (4.2)' til 'D(B) +' og 'D(A) - (4.1)' til 'D(A) -' med forbindelseslinjer.

1/9

Lignende billede

Datablad (PDF)

Levering ons. 30. sept.

Antal

stk.

Total (4.312,00 kr. / stk.r)

4.312,00 kr.

ekskl. moms

Gratis fragt

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP20
Omgivende temperatur (opbevaring/transport): -40 °C - +85 °C.
Overspændingskategori: II
Materiale kabinet: PA 6.6-FR
FORSYNINGSSPÆNDINGSINTERVAL 19.2 V/DC - 30.5 V/DC
Antennetilslutning: RSMA (female)
Frekvens: 868 MHz
Frekvensområde 869.4 MHz - 869.65 MHz
Antal kanalgrupper: 14
Kanalafstand: 30 kHz
Ledertværsnit: 0.2 mm² - 2.5 mm²
Ledertværsnit AWG 24 - 14
Afisoleringslængde: 7 mm
Tilspændingsmoment 0.6 Nm
Skruegevind M3

Type: RAD-868-IFS

Produkttype: PLC-radiomodul

Strømforbrug:: 6 A

Produc.-delnr.: 2904909

Variant: Skruetilslutning

Dim.: (L x B x H) 114.5 x 17.5 x 116 mm

Bredde: 17.5 mm

H: 116 mm

L: 114.5 mm

Interface: RS-232, RS-485, konfigurationsinterface

Maks. omgivelsestemperatur: +70 °C

Min. omgivelsestemperatur: -40 °C

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2225618 Phoenix Contact 2904909 RAD-868-IFS PLC-radiomodul

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2225618 Phoenix Contact 2904909 RAD-868-IFS PLC-radiomodul

Beskrivelse

Særligt egnet til tidsukritisk signaloverførsel over store afstande med forhindringer. Flere kilometer rækkevidde takket være indstillelig datarater fra den trådløse grænseflade. Hurtig og nem ibrugtagning uden programmering. Høj pålidelighed takket være Trusted-Wireless-2.0-teknologi (AES-kryptering, frekvenspræng-procedurer og sameksistensstyring). Mesh-netværk op til 99 brugere. Integreret RS-232/RS-485-interface. Kan udvides modulært med op til 32 i/O-udvidelsesmoduler. Udvidet temperaturområde -40 °C... 30 TIL +70 °C.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
