Phoenix Contact 2702863 RAD-2400-IFS-JP PLC-radiomodul købe

En grøn, rektangulær elektronisk enhed med flere stik øverst. Den bruges til industriel signalbehandling.

Lignende billede

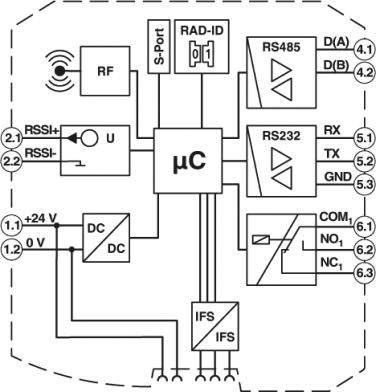

Diagram over et elektronisk kredsløbsskema med RF-, RS485- og RS232-forbindelser, mikrocontroller og forskellige tilslutninger.

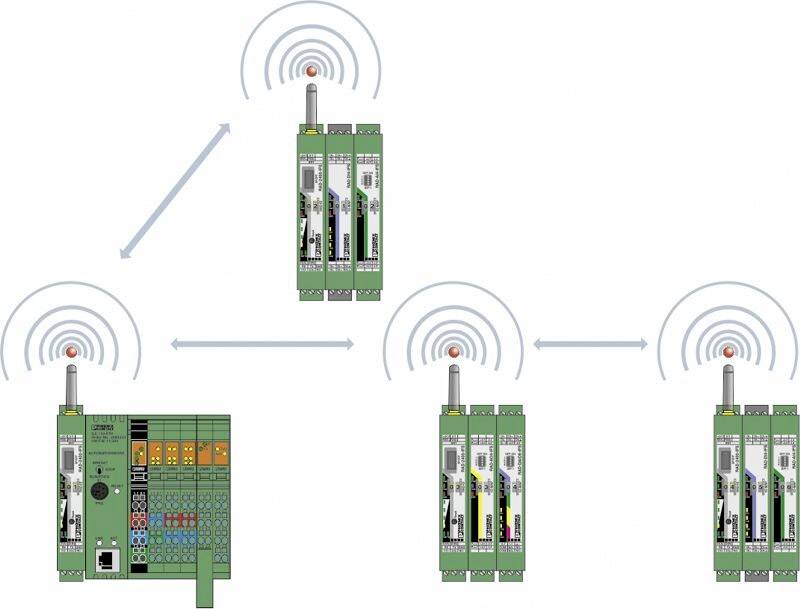

Billedet viser et netværk af fire grønne moduler, som er trådløst forbundet med hinanden. Pilene begynder øverst til højre.

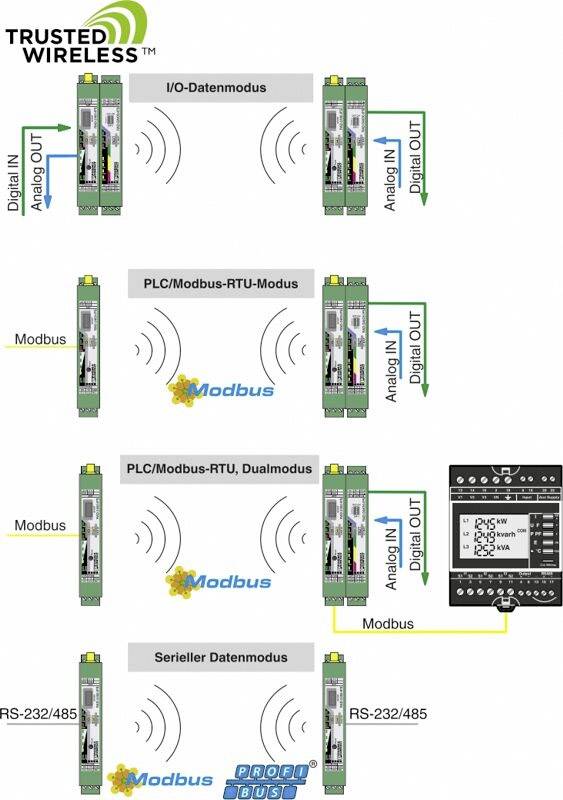

'Fremstilling af et kommunikationssystem med Modbus og PROFIBUS, som viser digitale og analoge ind-/udgange.'

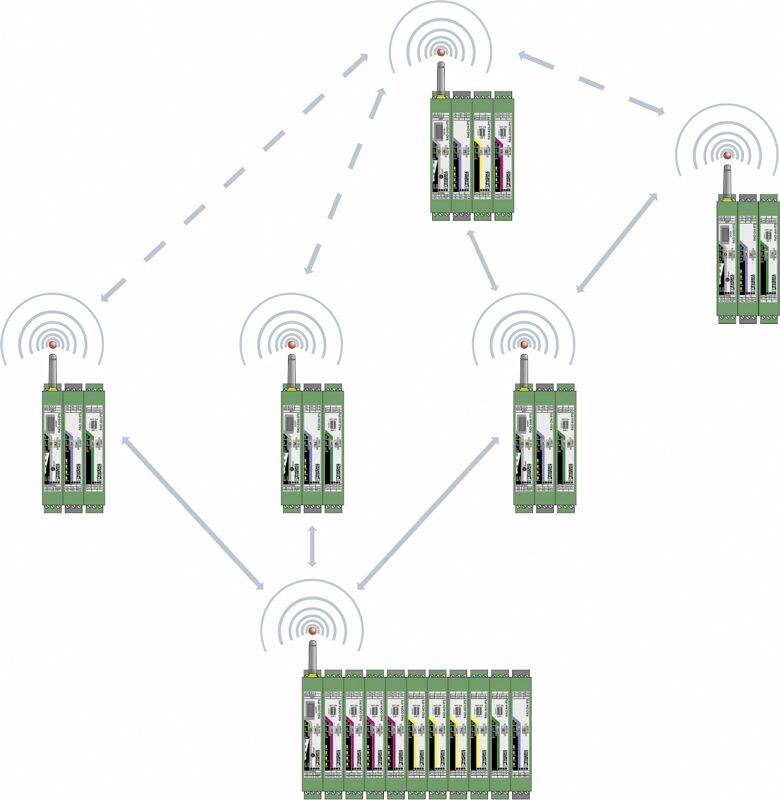

Et diagram viser et trådløst kommunikationsnetværk mellem flere grønne enheder, der er forbundet via radiobølger.

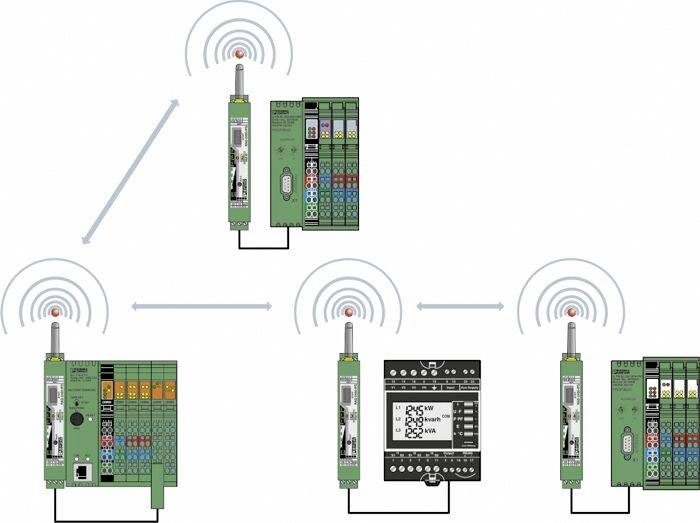

Et blokdiagram viser fem elektroniske moduler, som kommunikerer trådløst med hinanden, illustreret ved bølgelinjer.

Diagram viser RS-485-forbindelsen med COMBICON-stik. D(B)+ fra (4.2) til D(B)+, og D(A)- fra (4.1) til D(A)-.

Diagrammet viser en RS-232-ledningsføring mellem COMBICON og D-SUB-9: RX (5.1 til 2), TX (5.2 til 3), GND (5.3 til 5).

Teknisk tegning af en elektronisk enhed med mål: Bredde 99 mm, Højde 114,5 mm, Dybde 17,5 mm. For- og sidevisning.

Diagrammet viser forbindelsen mellem COMBICON RS-232 og D-SUB-9 PLC. RX, TX og GND er forbundet via pile, markeret med pins.

1/10

Lignende billede

Datablad (PDF)

Levering man. 9. nov.

Antal

stk.

Total (3.512,00 kr. / stk.r)

3.512,00 kr.

ekskl. moms

Gratis fragt

Rapporter juridiske bekymringer

Tekniske specifikationer

Beskyttelsesklasse: IP20
Omgivende temperatur (opbevaring/transport): -40 °C - +85 °C.
Overspændingskategori: II
Materiale kabinet: PA 6.6-FR
FORSYNINGSSPÆNDINGSINTERVAL 19.2 V/DC - 30.5 V/DC
Antennetilslutning: RSMA (female)
Frekvens: 2400 MHz
Frekvensområde: 2.4002 GHz - 2.4785 GHz
Antal kanalgrupper: 8
Antal kanaler pr. gruppe: 55
Kanalafstand: 1.3 MHz
Ledertværsnit: 0.2 mm² - 2.5 mm²
Ledertværsnit AWG 24 - 14
Afisoleringslængde: 7 mm
Tilspændingsmoment 0.6 Nm
Skruegevind M3

Type: RAD-2400-IFS-JP

Produkttype: PLC-radiomodul

Strømforbrug:: 6 A

Produc.-delnr.: 2702863

Variant: Skruetilslutning

Dim.: (L x B x H) 114.5 x 17.5 x 116 mm

Bredde: 17.5 mm

H: 116 mm

L: 114.5 mm

Interface: RS-232, RS-485, konfigurationsinterface

Maks. omgivelsestemperatur: +70 °C

Min. omgivelsestemperatur: -40 °C

Dokumenter og downloads

Datablad

Datablad 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP PLC-radiomodul

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2209883 Phoenix Contact 2702863 RAD-2400-IFS-JP PLC-radiomodul

Beskrivelse

Licensfrit 2,4-GHz-frekvensbånd. Flere kilometer rækkevidde takket være indstillelig datarater fra den trådløse grænseflade. Hurtig og nem ibrugtagning uden programmering. Høj pålidelighed takket være Trusted-Wireless-2.0-teknologi (AES-kryptering, frekvenspræng-procedurer og sameksistensstyring). Mesh-netværk op til 250 brugere. Integreret RS-232/RS-485-interface. Kan udvides modulært med op til 32 i/O-udvidelsesmoduler. Udvidet temperaturområde -40 °C... 30 TIL +70 °C.

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
