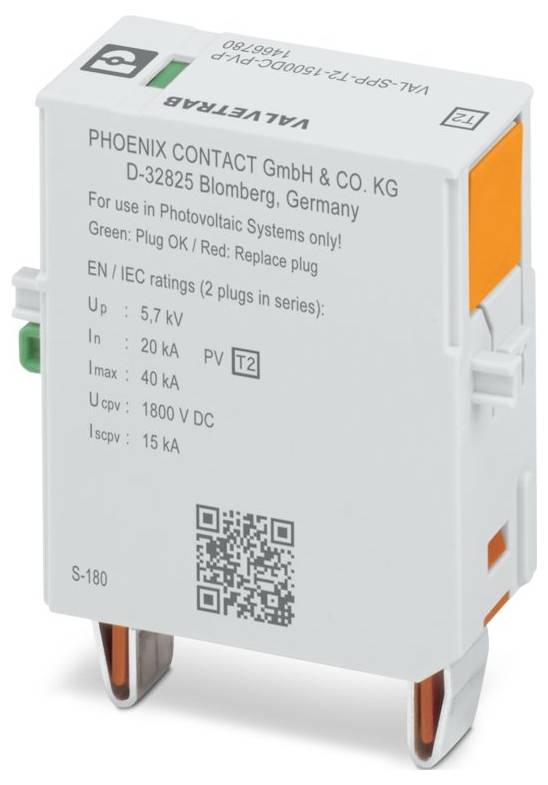

Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Overspændingsbeskyttelsesstik Overspændingsbeskyttelse til: Fotovoltaik-a
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VAL-SPP
- IEC-PRØVEKLASSE: PV II;PV T2
- Konstruktion: Stik
- Antal poler: 1
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- Tilslutningstype: Stikbar
- Bredde: 17,5 mm
- Højde: 54,2 mm
- Dybde: 61,5 mm
- Delingsenhed: 1 Te
- Farve: Lysegrå, RAL 7035
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale kabinet: PA 6.6-FR 20 % GF
- Beskyttelseslederstrøm IPE: ≤ 350 µA AC; ≤ 100 µA DC
- Mærkeafledningsstrøm i (8/20) µs: 20 kA
- Samlet afledningsstrøm ITotal (8/20) µs: 40 kA
- Reaktionstid TA: ≤ 25 ns
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20C
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 4000 m (amsl)
- Standarder/bestemmelser: IEC 61643-31
- Bemærkning: 2018
- Monteringstype: På basiselement
- EN type: T2
- Strømforsyningssystem IEC: DC
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Materialets CTI-værdi: 600
- ISOLERINGSSTOF: PA 6.6-FR 20 % GF
- Materialegruppe: I
- Standby-strømforbrug PC: ≤ 90 MVA
- Maksimal lækstrøm Imax (8/20) µs: 40 kA
- Beskyttelsesniveau up: ≤ 5,7 kV (2 stik i serie)
- Restspænding Ures: ≤ 5,7 kV (ved in, 2 stik i række);≤ 5 kV (ved 10 kA, 2 stik i række);≤ 4,8 kV (ved 5 kA, 2 stik i række);≤ 4,5 kV (ved 3 kA, 2 stik i række)
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Chok (drift): 25 g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (drift): 5g (5-500 Hz / 2,5 h / XYZ)
- Indbygningssted: Indvendigt rum
- Placering af adskillelsesanordningen: Intern
- Tilgængelighed: Tilgængelig
- SPD-fejl: OCFM (fejladskillelse)
- Beskyttelseskreds jævnspændingsside (DC): Beskyttelseskreds jævnspændingsside (DC)
- Maksimal kontinuerlig spænding UCPV: 1800 V DC (2 stik i serie)
- Kortslutningssikret ISCPV: 15000 A.
- Tomgangsspænding UOCSTC: 1500 V DC (2 stik i serie)
- Isolationsmodstand Riso: > 5 MΩ (ved 500 V DC)
- Tilslutningskonfiguration: Y-konfiguration
- Beskyttelseskreds PV: PV
- Kontinuerlig driftsstrøm ICPV: ≤ 100 µA DC
- Omgivelsestemperatur (montage): -5 °C... 50 °C
- Produkttype
Overspændingsbeskyttelsesstik
- Overspændingsbeskyttelse til
Fotovoltaik-anlæg
- Lækstrøm
20 kA
- Variant
Stik
IP20C
- Produc.-delnr.
1466780
- Type
2
- Dim.
(B x H x T) 17.5 x 54.2 x 61.5 mm
- Bredde
17.5 mm
- H
54.2 mm
- D
61.5 mm
- Indhold
10 stk
- Emballage-type
Piece
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Overspændingsbeskyttelsesstik Overspændingsbeskyttelse til: Fotovoltaik-a
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3588261 Phoenix Contact 1466780 VAL-SPP-T2-1500DC-PV-P Overspændingsbeskyttelsesstik Overspændingsbeskyttelse til: Fotovoltaik-a
Beskrivelse
Reservestik til PV-aflederkombinationer fra produktfamilien Val-SPP-T2-1500DC-PV-2+V-UT...
