Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Overspændingsafleder Overspændingsbeskyttelse til: Fotovoltaik-anlæ
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VAL-SPP
- IEC-PRØVEKLASSE: PV II;PV T2
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Poltal: 3
- Meddelelse overspændingsbeskyttelse defekt: Optisk, fjernmeldekontakt
- Visning / fjernmelding: Visning / fjernmelding
- Skiftefunktion: Veksler
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,25 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,25 mm²... 1,5 mm²
- Ledertværsnit AWG: 24... 16
- Bredde: 53,4 mm
- Højde: 96,6 mm
- Dybde 71,5 mm (inkl. bæreskinne 7,5 mm)
- Delingsenhed 3 Te
- Farve: Grå (RAL 7042);lysegrå (RAL 7035)
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale kabinet: PA 6.6-FR 20 % GF;PBT
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Beskyttelseslederstrøm IPE: ≤ 350 µA AC; ≤ 100 µA DC
- Mærkeafledningsstrøm i (8/20) µs: 20 kA
- Samlet afledningsstrøm ITotal (8/20) µs: 40 kA
- Reaktionstid TA: ≤ 25 ns
- Maksimal nødvendig forsikring: 1 A (GG)
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20C (i indbygget tilstand)
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 5000 m (amsl)
- Standarder/bestemmelser: IEC 61643-31
- Bemærkning: 2018
- Monteringstype: Bæreskinne: 35 mm
- EN type: T2
- Strømforsyningssystem IEC: DC
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Materialets CTI-værdi: 600
- ISOLERINGSSTOF: PA 6.6-FR 20 % GF;PBT
- Materialegruppe: I
- BESKYTTELSESSTIER: (DC+) - (DC-);(DC+) - PE;(DC-) - PE
- Standby-strømforbrug PC: ≤ 80 MVA
- Maksimal lækstrøm Imax (8/20) µs: 40 kA
- Beskyttelsesniveau up: ≤ 3 kV
- Restspænding Ures: ≤ 3 kV (ved in);≤ 2,5 kV (ved 10 kA);≤ 2,3 kV (ved 5 kA);≤ 2,1 kV (ved 3 kA )
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Chok (drift): 25 g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (drift): 5g (5-500 Hz / 2,5 h / XYZ)
- Benævnelse tilslutning: Defektfjernmelderkontakt
- Afisoleringslængde: 7 mm
- Defektfjernmelderkontakt: Defektfjernmelderkontakt
- Driftsstrøm AC: 5 mA AC... 1 A AC
- Indbygningssted: Indvendigt rum
- Placering af adskillelsesanordningen: Intern
- Tilgængelighed: Tilgængelig
- SPD-fejl: OCFM (fejladskillelse)
- Beskyttelseskreds jævnspændingsside (DC): Beskyttelseskreds jævnspændingsside (DC)
- Maksimal kontinuerlig spænding UCPV: 800 V DC
- Kortslutningssikret ISCPV: 15000 A.
- TOMGANGSSPÆNDING UOCSTC 667 V DC
- Isolationsmodstand Riso: > 5 MΩ (ved 500 V DC)
- Tilslutningskonfiguration: Y-konfiguration
- Beskyttelseskreds PV: PV
- Kontinuerlig driftsstrøm ICPV: ≤ 100 µA DC
- 2 ledere med samme tværsnit fleksibel m. Twin-kabelsko med plastmuffe: 1,5 mm²... 6 mm²
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 0,75 mm²
- Isoleringstype: Mellem hoved- og hjælpestrømkreds har produktet dobbelt / forstærket isolering.
- Omgivelsestemperatur (montage): -5 °C... 50 °C
- DRIFTSSPÆNDING AC 5 V AC... 250 V AC (≤ 2000 m (amsl));5 V AC ... 150 V AC (≤ 5000 m (amsl))
- Driftsspænding DC: 125 V DC (≤ 5000 m (amsl))
- Driftsstrøm DC 200 mA DC
- Produkttype
Overspændingsafleder
- Overspændingsbeskyttelse til
Fotovoltaik-anlæg
- Lækstrøm
40 kA
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20C (i indbygget tilstand)
- Produc.-delnr.
1466771
- Type
2
- Dim.
(B x H x T) 53.4 x 96.6 x 71.5 mm
- Bredde
53.4 mm
- H
96.6 mm
- D
71.5 mm
- Indhold
1 stk
- Emballage-type
Piece
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Overspændingsafleder Overspændingsbeskyttelse til: Fotovoltaik-anlæ
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3568793 Phoenix Contact 1466771 VAL-SPP-T2-600DC-PV-2+V-UT-R Overspændingsafleder Overspændingsbeskyttelse til: Fotovoltaik-anlæ
Beskrivelse

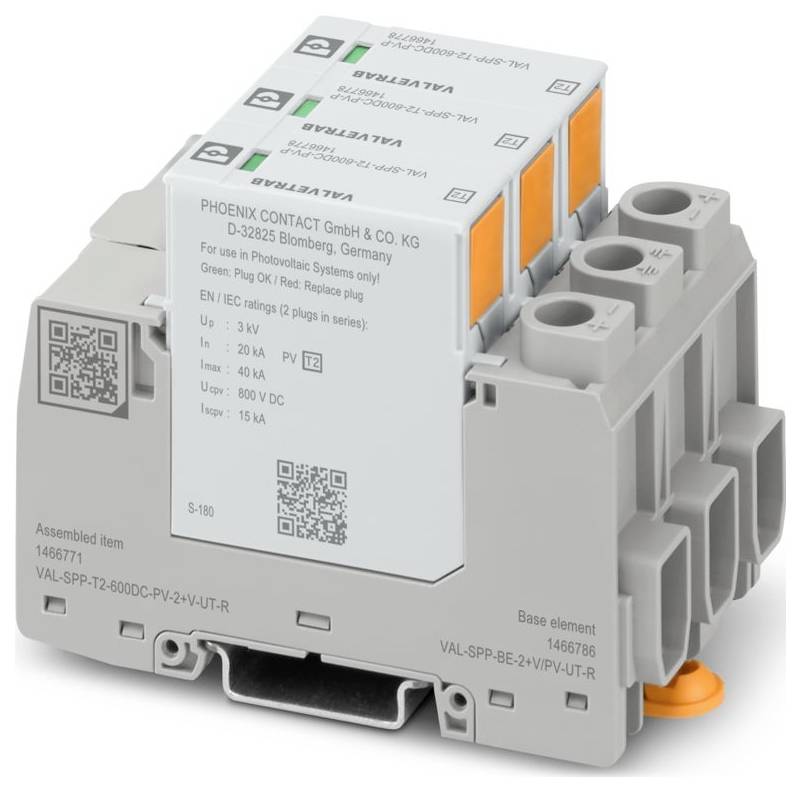

Overspændingsafleder, iht. Type 2 / Class II, til 2-polede isolerede og jordede PV-jævnspændingssystemer 600 V DC, til bæreskinnemontering, 3-polet basiselement med fjernmeldekontakt, tre indstikbare temperaturovervågede beskyttelseselementer, statusmeddelelse til alle stik.
