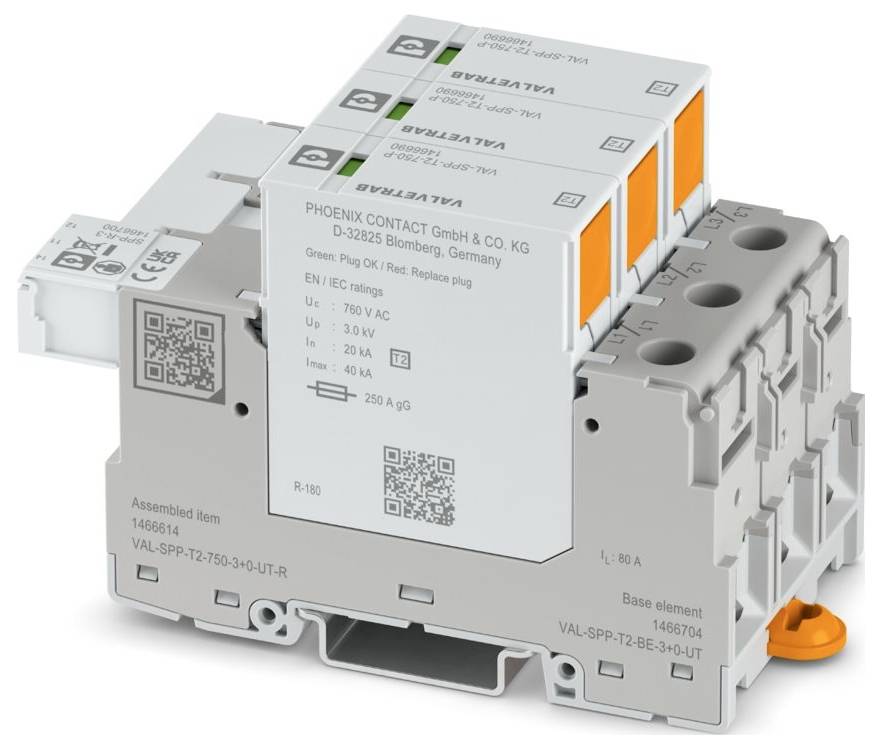

Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Overspændingsafleder Piece 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: VAL-SPP
- IEC-PRØVEKLASSE: II;T2
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Poltal: 3
- Meddelelse overspændingsbeskyttelse defekt: Optisk, fjernmeldekontakt
- MÆRKESPÆNDING UN: 554/960 V AC ±10 % (TN-C);690 V AC ±10 % (IT)
- Visning / fjernmelding: Visning / fjernmelding
- Skiftefunktion: Veksler
- Tilslutningstype: Push-in-tilslutning
- Skruegevind: M5
- Tilspændingsmoment 30 lbf-in.
- Ledertværsnit fleksibelt: 0,25 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,25 mm²... 1,5 mm²
- Ledertværsnit AWG: 14... 2
- Bredde: 53,4 mm
- Højde: 109,1 mm
- Dybde 71,5 mm (inkl. bæreskinne 7,5 mm)
- Delingsenhed 3 Te
- Farve: Grå (RAL 7042);lysegrå (RAL 7035)
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale kabinet: PA 6.6-FR 20 % GF;PBT
- Maksimal permanent spænding UC: 760 V AC
- Beskyttelseslederstrøm IPE: ≤ 1 mA
- Mærkeafledningsstrøm i (8/20) µs: 20 kA
- Samlet afledningsstrøm ITotal (8/20) µs: 120 kA
- Reaktionstid TA: ≤ 25 ns
- Maksimal nødvendig forsikring: 1 A (GG)
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20C (i indbygget tilstand)
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 5000 m (amsl)
- Standarder/bestemmelser: EN 61643-11
- Bemærk: 2012 + A11:2018
- Monteringstype: Bæreskinne: 35 mm
- EN type: T2
- STRØMFORSYNINGSSYSTEM IEC: TN-C;IT
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Nominel frekvens FN: 50 Hz (60 Hz)
- Materialets CTI-værdi: 600
- ISOLERINGSSTOF: PA 6.6-FR 20 % GF;PBT
- Materialegruppe: I
- BESKYTTELSESSTIER: L-L;L-G.
- Standby-strømforbrug PC: ≤ 1200 MVA
- Maksimal lækstrøm Imax (8/20) µs: 40 kA
- Beskyttelsesniveau up: ≤ 3 kV
- Restspænding Ures: ≤ 3 kV (ved in);≤ 2,7 kV (ved 10 kA);≤ 2,5 kV (ved 5 kA);≤ 2,3 kV (ved 3 kA )
- TOVFORHOLD ved UT: 1005 V AC (5 s/withstand mode);1316 V AC (120 min / safe failure mode)
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Chok (drift): 25 g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer: UL-specifikationer
- Energifordelingssystem: Delta
- Nominel frekvens: 50/60 Hz
- SPD type 4CA
- Benævnelse tilslutning: Defektfjernmelderkontakt
- Driftsspænding 250 V/AC
- Afisoleringslængde: 8 mm
- Defektfjernmelderkontakt: Defektfjernmelderkontakt
- Nominel laststrøm IL: 80 A (25 mm²)
- Kortslutningssikret ISCCR: 25 kA
- Maksimal forsikring ved V-gennemgående ledningsføring: 80 A (GG)
- Maksimal forsikring ved stikledertråde: 250 A (GG)
- Maksimal konstant spænding MCOV (L-G) 750 V AC
- Netspænding: 600 V AC
- Målt driftsspænding MLV (L-G): 3120 V.
- UL-visning/fjernmelding: UL-visning/fjernmelding
- Driftsstrøm AC: 5 mA AC... 1 A AC
- UL-tilslutningsdata: UL-tilslutningsdata
- Maksimal konstant spænding MCOV (L-L): 1500 V AC
- Målt driftsspænding MLV (L-L): 6240 V.
- Generelt: Generelt
- Mærkeafledningsstrøm i 20 kA
- 2 ledere med samme tværsnit fleksibel m. Twin-kabelsko med plastmuffe: 1,5 mm²... 16 mm²
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 0,25 mm²... 1,5 mm²
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 0,25 mm²... 0,75 mm²
- Isoleringstype: Mellem hoved- og hjælpestrømkreds har produktet dobbelt / forstærket isolering.
- Omgivelsestemperatur (montage): -5 °C... 50 °C
- DRIFTSSPÆNDING AC 5 V AC... 250 V AC (≤ 2000 m (amsl));5 V AC ... 150 V AC (≤ 5000 m (amsl))
- DRIFTSSPÆNDING DC 30 V DC
- Driftsstrøm DC 200 mA DC
- Produkttype
Overspændingsafleder
- Nominel spænding
600 V/AC
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20C (i indbygget tilstand)
- Produc.-delnr.
1466614
- Type
2
- Dim.
(B x H x T) 53.4 x 109.1 x 71.5 mm
- Bredde
53.4 mm
- H
109.1 mm
- D
71.5 mm
- Indhold
1 stk
- Emballage-type
Piece
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Overspændingsafleder Piece 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3568610 Phoenix Contact 1466614 VAL-SPP-T2-750-3+0-UT-R Overspændingsafleder Piece 1 stk
Beskrivelse
Indsættelig overspændingsafleder, iht. Type 2 / klasse II, til 3-fasede strømforsyningsnet med kombineret forlagt PE og N i en leder (4-leder-system: L1, L2, L3, pen), med fjernmeldekontakt.
