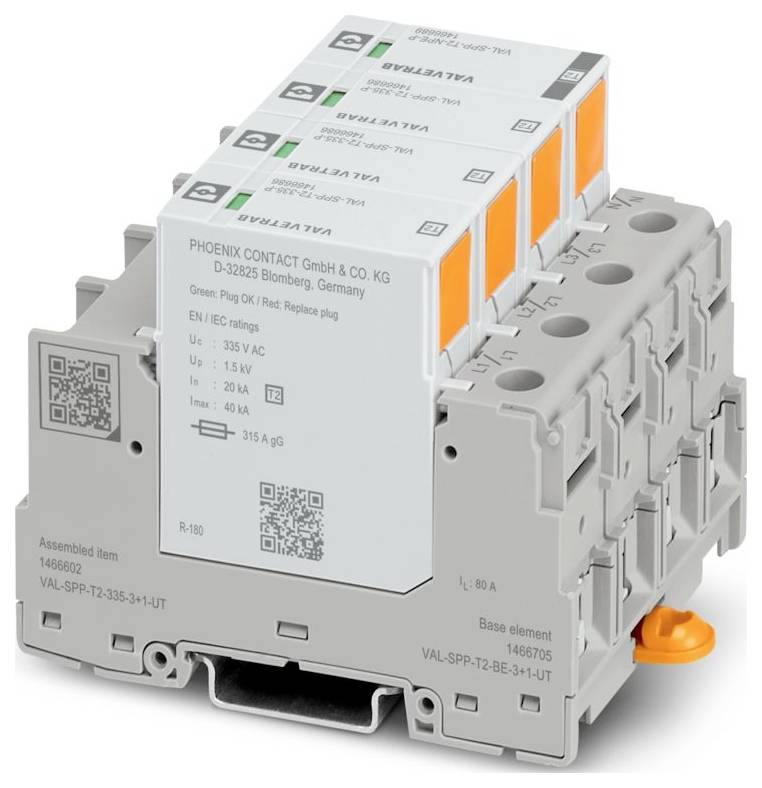

Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Overspændingsafleder 20 kA 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VAL-SPP
- IEC-PRØVEKLASSE: II;T2
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Poltal 4
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- NOMINEL SPÆNDING UN: 240/415 V AC ±10 % (TN-S);240/415 V AC ±10 % (TT)
- Tilslutningstype: Gaffelkabelsko
- Skruegevind: M5
- Tilspændingsmoment 30 lbf-in.
- Ledertværsnit fleksibelt: 1,5 mm²... 25 mm²
- Ledertværsnit stiv: 1,5 mm²... 50 mm²;2 x 1,5 mm² ... 16 mm² (2 ledere med samme tværsnit)
- Ledertværsnit AWG: 14... 2
- Bredde: 71,2 mm
- Højde: 96,6 mm
- Dybde 71,5 mm (inkl. bæreskinne 7,5 mm)
- Delingsenhed 4 Te
- Farve: Grå (RAL 7042);lysegrå (RAL 7035)
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale kabinet: PA 6.6-FR 20 % GF;PBT
- Beskyttelseslederstrøm IPE: ≤ 5 µA
- Mærkeafledningsstrøm i (8/20) µs: 20 kA
- Samlet afledningsstrøm ITotal (8/20) µs: 40 kA
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20C (i indbygget tilstand)
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 5000 m (amsl)
- Standarder/bestemmelser: EN 61643-11
- Bemærk: 2012 + A11:2018
- Monteringstype: Bæreskinne: 35 mm
- EN type: T2
- STRØMFORSYNINGSSYSTEM IEC: TN-S;TT
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 3
- Nominel frekvens FN: 50 Hz (60 Hz)
- Materialets CTI-værdi: 600
- ISOLERINGSSTOF: PA 6.6-FR 20 % GF;PBT
- Materialegruppe: I
- BESKYTTELSESSTIER: L-L;L-N;L-G;N-G.
- Standby-strømforbrug PC: ≤ 450 MVA
- Maksimal lækstrøm Imax (8/20) µs: 40 kA
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Chok (drift): 25 g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer: UL-specifikationer
- Maksimal permanent spænding MCOV (N-G) 305 V AC
- Energifordelingssystem: Wye
- Nominel frekvens: 50/60 Hz
- Målt driftsspænding MLV (N-G): 1140 V.
- SPD type 4CA
- Afisoleringslængde: 18 mm
- Maksimal permanent spænding UC (L-N) 335 V AC
- Maksimal permanent spænding UC (N-PE) 305 V AC
- Nominel laststrøm IL: 80 A (25 mm²)
- IFI (N-PE): 100 A.
- Kortslutningssikret ISCCR: 100 kA
- Beskyttelsesniveau up (L-N): ≤ 1,5 kV
- Beskyttelsesniveau up (L-PE): ≤ 1,7 kV
- Beskyttelsesniveau up (N-PE): ≤ 1,5 kV
- Restspænding Ures (L-N): ≤ 1,5 kV (ved in);≤ 1,3 kV (ved 10 kA);≤ 1,2 kV (ved 5 kA);≤ 1,1 kV (ved 3 kA)
- Restspænding Ures (L-PE): ≤ 1,7 kV (ved in);≤ 1,5 kV (ved 10 kA);≤ 1,3 kV (ved 5 kA);≤ 1,2 kV (ved 3 kA)
- Restspænding Ures (N-PE): ≤ 0,5 kV (ved in);≤ 0,4 kV (ved 10 kA);≤ 0,3 kV (ved 5 kA);≤ 0,1 kV (ved 3 kA)
- TOVFORHOLD ved UT (L-N): 415 V AC (5 s / wichstand mode);460 V AC (120 min / safe failure mode)
- TOWN-reaktion ved UT (N-PE): 1200 V AC (200 ms / withstand mode)
- Reaktionstid TA (L-N): ≤ 25 ns
- Reaktionstid TA (L-PE): ≤ 100 ns
- Reaktionstid TA (N-PE): ≤ 100 ns
- Maksimal forsikring ved V-gennemgående ledningsføring: 80 A (GG)
- Maksimal forsikring ved stikledertråde: 315 A (GG)
- Maksimal permanent spænding MCOV (L-N) 320 V AC
- Maksimal konstant spænding MCOV (L-G) 320 V AC
- Mærkespænding 240/415 V AC
- Målt driftsspænding MLV (L-N): 1340 V.
- Målt driftsspænding MLV (L-G): 2480 V.
- UL-tilslutningsdata: UL-tilslutningsdata
- Maksimal konstant spænding MCOV (L-L): 640 V AC
- Målt driftsspænding MLV (L-L): 2680 V.
- Generelt: Generelt
- Supplerende specifikationer: Yderligere tekniske specifikationer
- Maksimal permanent spænding UC (L-PE) 335 V AC
- Mærkeafledningsstrøm i 20 kA
- 2 ledere med samme tværsnit fleksibel m. Twin-kabelsko med plastmuffe: 1,5 mm²... 16 mm²
- Ledertværsnit fleksibel med kabelsko med plastmuffe: 1,5 mm²... 35 mm²;2 x 1,5 mm² ... 10 mm² (2 ledere med samme tværsnit)
- Ledertværsnit fleksibel med kabelsko uden plastmuffe: 1,5 mm²... 25 mm²;2 x 1,5 mm² ... 16 mm² (2 ledere med samme tværsnit)
- TOWN-reaktion ved UT (L-PE): 1464 V AC (200 ms / withstand mode)
- Omgivelsestemperatur (montage): -5 °C... 50 °C
- Produkttype
Overspændingsafleder
- Lækstrøm
20 kA
- Nominel spænding
240 V/AC
415 V/AC
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20C (i indbygget tilstand)
- Produc.-delnr.
1466602
- Type
2
- Dim.
(B x H x T) 71.2 x 96.6 x 71.5 mm
- Bredde
71.2 mm
- H
96.6 mm
- D
71.5 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Overspændingsafleder 20 kA 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3568530 Phoenix Contact 1466602 VAL-SPP-T2-335-3+1-UT Overspændingsafleder 20 kA 1 stk
Beskrivelse
Indsættelig overspændingsafleder, iht. type 2 / klasse II, til 3-faset strømforsyningsnet med separat N og PE (5-leder-system: L1, L2, L3, N, PE).
