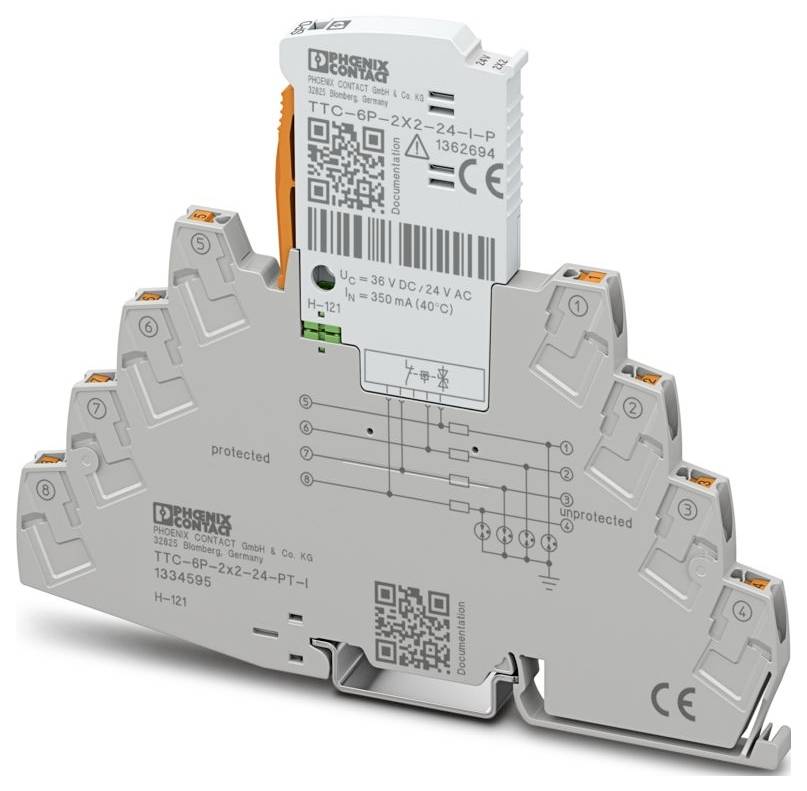

Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Overspændingsbeskyttelse 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: TERMITRAB complete
- IEC-PRØVEKLASSE: C1;C2;C3;D1
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- MÆRKESPÆNDING UN: 24 V DC;24 V AC
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 6,2 mm +0,1 mm
- Højde: 125 mm
- Dybde 100 mm (inkl. bæreskinne 7,5 mm)
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PBT
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Virkeretning: Line-Line & Line-Earth Ground
- Højeste konstant spænding UC: 36 V DC; 26 V AC
- Mærkestrøm 300 mA (40 °C)
- Driftsstrøm IC ved UC: ≤ 5 µA
- Beskyttelseslederstrøm IPE: ≤ 5 µA
- Samlet afledningsstrøm ITotal (8/20) µs: 15 kA
- Beskyttelsesniveau Up (leder-leder): ≤ 80 V (C1 - 1 kV / 500 A);≤ 160 V (C2 - 10 kV / 5 kA);≤ 55 V (C3 - 25 A)
- Beskyttelsesniveau Up (leder-jord): ≤ 950 V (C1 - 1 kV / 500 A);≤ 850 V (C2 - 10 kV / 5 kA);≤ 700 V (C3 - 25 A)
- Kapacitet (leder-leder): type. 2 nF
- Modstand pr. sti: 3,3 Ω ±20 %
- Nødvendig forsikring maks.: 315 mA (FF)
- Stødstrømstyrke (leder-jord): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 1 kA
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 4000 m (amsl)
- Standarder/bestemmelser: EN 61643-21
- Bemærk: 2001 + A1:2009 + A2:2013
- Monteringstype: Bæreskinne: TH 35 - 7,5 mm
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Isolerstof: PBT
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Mærkeafledningsstrøm i (8/20) µs (leder-jord): 8 kA
- Impulsafledningsstrøm Iimp (10/350) µs (leder-jord): 1 kA
- Reaktionstid TA (leder-jord): ≤ 100 ns
- Supplerende specifikationer: Yderligere tekniske specifikationer
- Farve (stik): Lysegrå (RAL 7035)
- Farve (basiselement): Grå (RAL 7042).
- Impuls-tilbagestillingstid (leder-jord) ≤ 25 ms
- Maks. Samlet afledningsstrøm i total max (8/20) µs: 20 kA
- Reaktionstid TA (leder-leder): ≤ 1 ns
- Indskydningsdæmpning AE, sym.: typ. 0,3 dB (≤ 200 kHz / 150 ohm)
- Grænsefrekvens fg (3 dB), sym. I 150 Ω-systemet: > 900 kHz
- Stødstrømstyrke (leder-leder): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A.
- Udgangsstrømbegrænsning ved 1 kV/µs (leder): ≤ 50 V.
- Produkttype
Overspændingsbeskyttelse
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20
- Produc.-delnr.
1334595
- Dim.
(B x H x T) 6.2 x 125 x 100 mm
- Bredde
6.2 mm
- H
125 mm
- D
100 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Overspændingsbeskyttelse 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3587919 Phoenix Contact 1334595 TTC-6P-2X2-24-PT-I Overspændingsbeskyttelse 1 stk
Beskrivelse
Overspændingsbeskyttelsesenhed
