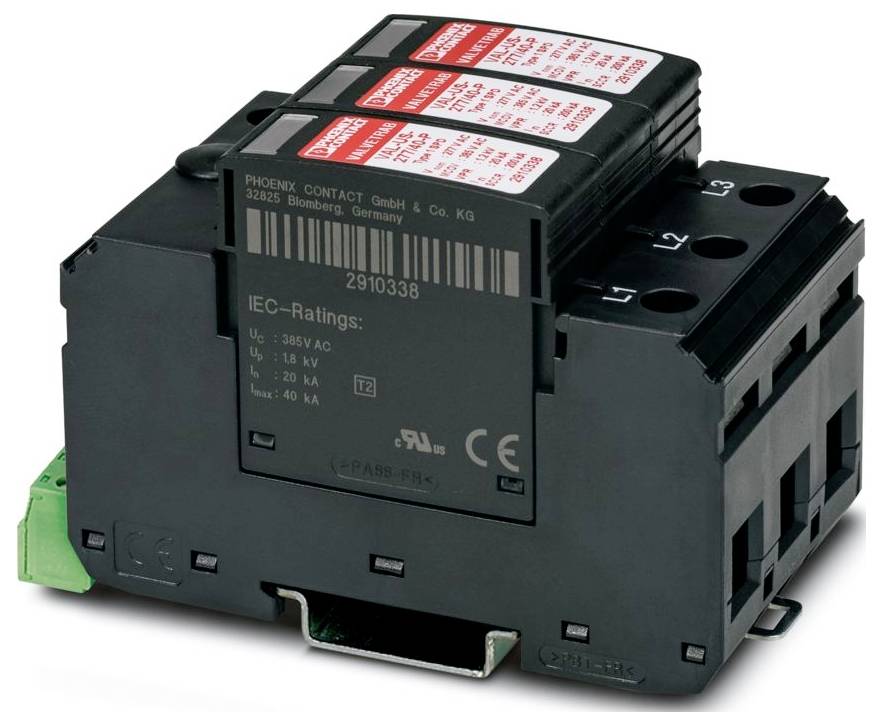

Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Overspændingsbeskyttelse 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: VALVETRAB US
- IEC-PRØVEKLASSE: II;T2
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Poltal: 3
- Meddelelse overspændingsbeskyttelse defekt: Optisk, fjernmeldekontakt
- NOMINEL SPÆNDING UN 277/480 V AC (TN-C)
- Visning / fjernmelding: Visning / fjernmelding
- Skiftefunktion: Veksler
- Tilslutningstype: Stik-/skruetilslutning via COMBICON
- Skruegevind: M2
- Tilspændingsmoment 30 lbf-in.
- Ledertværsnit fleksibelt: 0,14 mm²... 1,5 mm²
- Ledertværsnit stiv: 0,14 mm²... 1,5 mm²
- Ledertværsnit AWG: 14... 2
- Bredde: 53,4 mm
- Højde: 98,7 mm
- Dybde: 65,7 mm
- Delingsenhed 3 Te
- Farve sort RAL 9005
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale kabinet: PA 6.6;PBT
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Virkningsretning 3 L-GND
- Beskyttelseslederstrøm IPE: ≤ 450 µA
- Mærkeafledningsstrøm i (8/20) µs: 20 kA
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (kun ved anvendelse af alle Klemmesteder)
- Omgivelsestemperatur (under drift) -40 °C... 80 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 80 °C
- Højde: ≤ 2000 m (amsl)
- Standarder/bestemmelser: EN 61643-11
- Bemærkning: 2012
- Monteringstype: Bæreskinne: 35 mm
- EN type: T2
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Nominel frekvens FN: 50 Hz (60 Hz)
- Materialets CTI-værdi: 600
- Isoleringsstof: PA 6.6/PBT
- Materialegruppe: I
- BESKYTTELSESSTIER: L-L;L-G.
- Maksimal lækstrøm Imax (8/20) µs: 40 kA
- Beskyttelsesniveau up: ≤ 1,8 kV
- Restspænding Ures: ≤ 1,8 kV (ved in);≤ 1,7 kV (ved 10 kA);≤ 1,5 kV (ved 5 kA);≤ 1,3 kV (ved 3 kA )
- TOVFORHOLD ved UT: 480 V AC (5 s/withstand mode);530 V AC (120 min / safe failure mode)
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Chok (drift): 25 g (halvsinus / 11 ms / 3x ±X, ±Y, ±Z)
- Vibration (drift): 5g (10 ... 500 Hz / 2,5 h / X, Y, Z)
- UL-specifikationer: UL-specifikationer
- Energifordelingssystem: Wye
- Nominel frekvens: 50/60 Hz
- SPD type: 1
- Benævnelse tilslutning: Defektfjernmelderkontakt
- Driftsspænding 125 V AC
- Driftsstrøm: 5 mA AC... 750 MA AC; 1 A DC
- Afisoleringslængde: 7 mm
- Defektfjernmelderkontakt: Defektfjernmelderkontakt
- Kortslutningssikret ISCCR: 25 kA
- Maksimal forsikring ved stikledertråde: 125 A (GG)
- Maksimal konstant spænding MCOV (L-G) 385 V AC
- Mærkespænding: 277/480 V AC (3-fase Wye)
- UL-visning/fjernmelding: UL-visning/fjernmelding
- DRIFTSSTRØM AC: 1 A AC
- UL-tilslutningsdata: UL-tilslutningsdata
- Maksimal konstant spænding MCOV (L-L): 750 V AC
- Luft- og krybestrækning: Luft- og krybestrækning
- Kortslutningssikring (SCCR) 200 kA
- NOMINEL SPÆNDINGSBESKYTTELSE VPR (L-L) 2500 V.
- NOMINEL SPÆNDINGSBESKYTTELSE VPR (L-G) 1500 V.
- Mærkeafledningsstrøm i 20 kA
- Maksimal permanent spænding UC (L-pen) 385 V AC
- UL-type: Type 1
- Maks. stødstrøm pr. fase: 40 kA
- Produkttype
Overspændingsbeskyttelse
- Nominel spænding
277 V/AC
480 V/AC
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20
- Produc.-delnr.
1199369
- Dim.
(B x H x T) 53.4 x 98.7 x 65.7 mm
- Bredde
53.4 mm
- H
98.7 mm
- D
65.7 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Overspændingsbeskyttelse 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3566091 Phoenix Contact 1199369 VAL-US-277/40/3+0-FM Overspændingsbeskyttelse 1 stk
Beskrivelse
3-kanalet overspændingsbeskyttelsesenhed med fjernmeldekontakt, til 277/480 V AC, 4 ledere.
