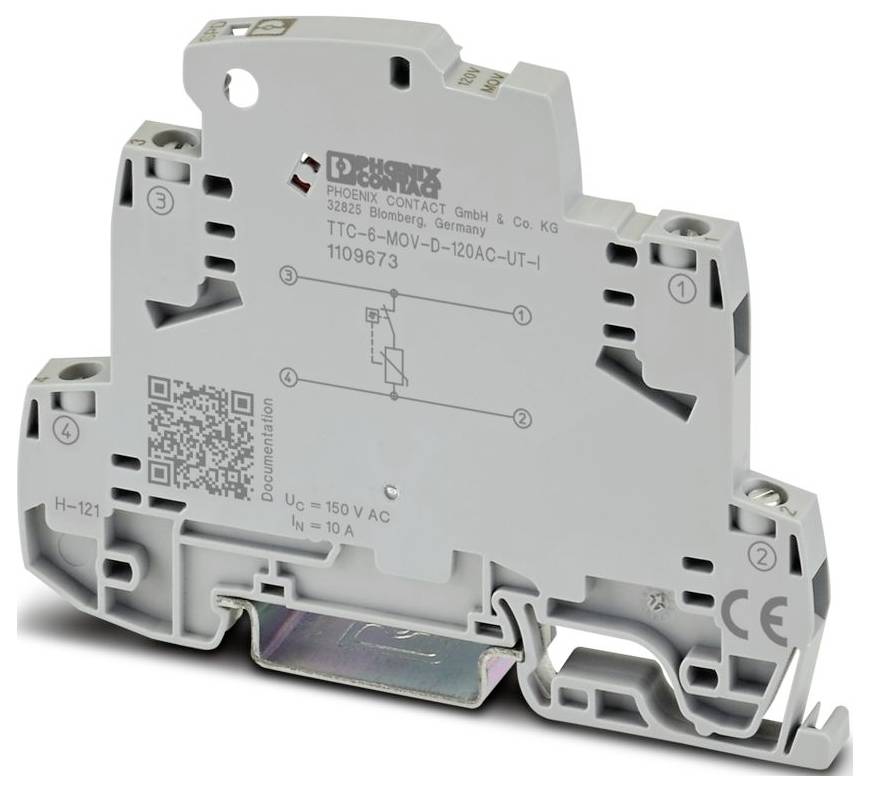

Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Overspændingsbeskyttelse 2.5 kA 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: TERMITRAB complete
- IEC-PRØVEKLASSE: C1;C2;C3
- Konstruktion: Bæreskinnemodul i en del
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- MÆRKESPÆNDING UN 120 V AC
- Tilslutningsmåde: Skruetilslutning.
- Skruegevind M3
- Tilspændingsmoment: 0,5 Nm... 0,6 Nm
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 6,2 mm
- Højde: 92 mm
- Dybde 69,5 mm (inkl. bæreskinne 7,5 mm)
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PBT
- Mekaniske data: Mekaniske data
- Åben sidevæg: Ja
- Virkningsretning: Line-line
- Højeste konstant spænding UC: 150 V DC; 150 V AC
- Mærkestrøm 10 A (60 °C)
- Driftsstrøm IC ved UC: ≤ 100 µA
- Beskyttelseslederstrøm IPE: ≤ 100 µA
- Beskyttelsesniveau Up (leder-leder): ≤ 200 V (C1 - 800 A);≤ 500 V (C2 - 5 kV);≤ 380 V (C3 - 25 A);≤ 380 V (C3 - 35 A)
- Kapacitet (leder-leder): 5 nF
- Modstand pr. sti: ≤ 100 mΩ
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20 (med endedæksel)
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 2000 m (amsl)
- Standarder/bestemmelser: EN 61643-21
- Bemærk: 2001 + A1:2009 + A2:2013
- Monteringstype: Bæreskinne: 35 mm
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Isolerstof: PBT
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Lederpar pr. modul: 1
- EN 61643-21: EN 61643-21
- Mærkeafledningsstrøm i (8/20) µs (leder-leder): 2,5 kA
- Reaktionstid TA (leder-leder): ≤ 25 ns
- Indskydningsdæmpning AE, sym.: typ. 0,3 dB (≤ 300 kHz / 150 ohm)
- Grænsefrekvens fg (3 dB), sym. I 150 ohm-system: type. 1 MHz
- Stødstrømstyrke (leder-leder): C1 - 800 A;C2 - 2,5 kA;C3 - 35 A.
- Produkttype
Overspændingsbeskyttelse
- Lækstrøm
2.5 kA
- Variant
Bæreskinnemodul i én del
IP20
- Produc.-delnr.
1109673
- Dim.
(B x H x T) 6.2 x 92 x 69.5 mm
- Bredde
6.2 mm
- H
92 mm
- D
69.5 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564209 Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Overspændingsbeskyttelse 2.5 kA 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564209 Phoenix Contact 1109673 TTC-6-MOV-D-120AC-UT-I Overspændingsbeskyttelse 2.5 kA 1 stk
Beskrivelse
Overspændingsbeskyttelsesenhed
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
