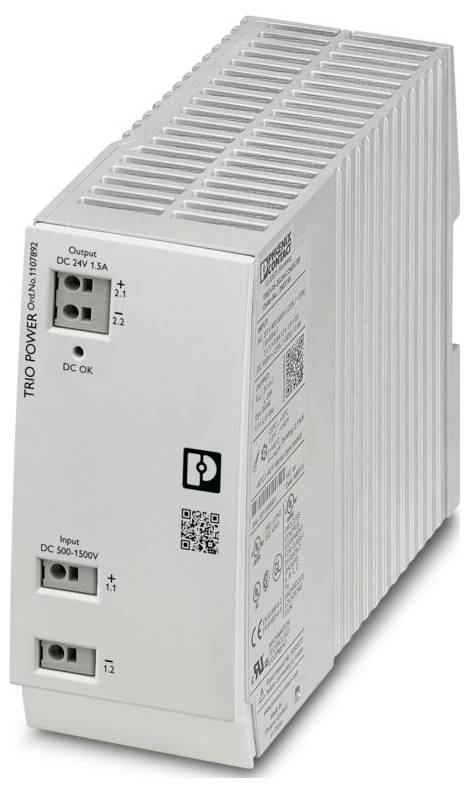

Phoenix Contact 1107892 DC/DC-bilomformer 24 V/DC 1.5 A Indhold 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Højdepunkter og detaljer
DC/DC-konverter;
Vigtig information
Tekniske specifikationer
- Produktfamilie: Trio Power
- Tilslutningstype: Push-in-tilslutning
- Bredde: 48 mm
- Højde: 130 mm
- Farve: Grøn.
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivende temperatur (drift): -25 °C... 70 °C (> 60 °C DERATING: 2,5 % /K)
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Standarder/bestemmelser: EN 61000-6-4
- Monteringstype: Bæreskinnemontering
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: Overspændingskategori
- Tilsmudsningsgrad: 2
- Vibration (drift): < 15 Hz, amplitude ±2,5 mm (iht. IEC 60068-2-6);15 Hz ... 150 Hz, 2,3 g, 90 min.
- Afisoleringslængde: 10 mm
- Ledertværsnit fleksibel min.: 1 mm²
- Ledertværsnit fleksibel maks.: 2,5 mm²
- Ledertværsnit fast min.: 1 mm²
- Ledertværsnit fast maks.: 4 mm²
- Monteringsposition: Vandret bæreskinne NS 35, en 60715
- Frekvensområde 0,15 MHz ... 80 MHz
- Beskyttelsesklasse: II
- Nominelt indgangsspændingsområde 500 V DC ... 1500 V DC
- Indgangsspændingsområde 450 V DC … 1650 V DC
- Bredt indgangsområde: nej
- Spændingsstyrke maks.: ≤ 1800 V DC 1 sek.
- Indkoblingsstrømstødintegreret (I2t): typ. 0,15 A2S
- Strømforbrug: type. 85 mA (450 V DC);typ. 30 mA (1500 V DC)
- Valg af passende sikring for indgangsbeskyttelse 1 A (gPV)
- Virkningsgrad typisk 88 % (500 V DC);typ. 87 % (900 V DC);typ. 83 % (1500 V DC)
- Nominel udgangsspænding: 24 V DC ±3 %
- Nominel udgangsstrøm (IN): 1,5 A.
- Kortslutningssikker: Ja
- Tomgang: Ja
- Feedback-styrke ≤ 35 V DC
- Beskyttelse mod overspænding ved udgang (OVP): ≤ 30 V DC
- Restripplespænding < 40 mVss (Ripple);< 50 mVss (Noise)
- Stigetid: ≤ 30 ms (UOUT (10 % ... 90%)
- Kan seriekobles: nej
- TABSEFFEKT TOMGANG MAX.: < 1,1 W (500 V DC);< 1,4 W (900 V DC);< 2,4 W (1500 V DC)
- NOMINEL TABSEFFEKT MAKS. BELASTNING < 4,2 W (500 V DC);< 5,5 W (900 V DC);< 7,5 W (1500 V DC)
- Parallelskiftbarhed: Ja, til redundans og effektforøgelse
- Sikring (på sekundærsiden): Elektronisk
- Indgang: 3 kV (testslibende grad >4 - symmetrisk);4 kV (testslibende grad 4 - usymmetrisk)
- Udgang: 0,5 kV (testslibende grad 2 - symmetrisk);1 kV (testslibende grad 2 - usymmetrisk)
- Signal-typer: LED
- Antal faser: 1
- Isolationsspænding indgang/udgang: 4,2 kV DC (typeafprøvning);2,6 kV DC (styktest)
- MTBF (IEC 61709, SN 29500): > 3300000 timer (25 °C);> 1760000 timer (40 °C);> 740000 timer (60 °C)
- Indbygningsmål: Indbygningsmål
- Monteringsbemærkning: Kan rækkemonteres: Horisontalt 0 mm (≤ 40 °C) 10 mm (≤ 70 °C), vertikal 50 mm
- Beskyttelseslakeret: nej
- Brændbarhedsklasse iht. UL 94 (hus/klemmer): V0
- Husmateriale: Plast
- Indsatshøjde: ≤ 4000 m (> 2000 m, derating: 10 %/1000 m)
- Maks. tilladt Luftfugtighed (drift): ≤ 95 % (ved 25 °C, ingen kondensation)
- Stød: 11 ms, 15 g, afhængigt af rumretning (iht. IEC 60068-2-27)
- Elektromagnetisk kompatibilitet: Overensstemmelse med direktiv 2014/30/EU
- Lavspændingsdirektivet: Overensstemmelse med NSR-direktiv 2014/35/EU
- Ledningsført udledningsbårne forstyrrelser: Ledningsført udledningsforstyrrelser
- Signal-støjforhold: Støjudstråling
- Statisk elektricitet: Udladning af statisk elektricitet
- Kontaktafladning: 4 kV (testslibende grad 2)
- Luftafladning: 8 kV (testslibende grad 3)
- Bemærk: Kriterium A.
- Elektromagnetisk HF-felt: Elektromagnetisk HF-felt
- Kontrolstyrke 3 V/m (testslidsgrad 1)
- Hurtige transienter (Burst): Hurtige transienter (Burst)
- Stødspændingsbelastning (Surge): Stødspændingsbelastning (Surge)
- Ledningsstyret påvirkning: Påvirkning af ledningsbårne ledninger
- Spænding 10 V (testslibende grad 3)
- Spændingsdyk: Spændingsdyk
- Kriterier: Kriterier
- Kriterium A: Normal driftsmønster inden for de fastsatte grænser.
- Kriterium B): Midlertidig forringelse af driftsegenskaberne, som selve apparatet er blevet korrigeret for.
- Landenetspænding typisk: 500 V DC;1500 V DC
- Spændingstype for forsyningsspænding: DC
- Vælg passende sikring til indgangsbeskyttelse 1500 V DC
- DC-drift: DC-drift
- Derating: > 60 °C... 70 °C (2,5 % /K)
- Reguleringsafvigelse: < 1 % (belastningsændring statisk 10 % ... 90%);< 3% (dynamisk belastningsændring 10% ... 90 %, 10 Hz);< 0,1 % (indgangsspændingsændring ±10 %)
- Udgangseffekt: 36 W
- Glider/klemmested fleksibelt med kabelsko med plastmuffe min.: 1 mm²
- Glider/klemmested fleksibelt med kabelsko med plastmuffe maks.: 2,5 mm²
- Glider/klemmested fleksibelt med kabelsko uden plastmuffe min.: 1 mm²
- Glider/klemmested fleksibelt med kabelsko uden plastmuffe maks.: 2,5 mm²
- Ledertværsnit AWG min. 18
- Ledertværsnit AWG maks. 12
- Indbygningsafstand til højre/venstre: 0 mm / 0 mm
- Indbygningsafstand foroven/forneden: 50 mm / 50 mm
- Standard - elektrisk sikkerhed: EN 62109-1:2011
- Standard - sikkerhedslavspænding: IEC 62109-1:2011 (selv)
- Standard - sikker adskillelse: Din VDE 0100-410
- UL-GODKENDELSER: UL 62109-1:2014;UL 1741
- Kabinetudførelse: Polykarbonat
- Støjudsendelse: Støjudsendelse
- Støjimmunitet: EN 61000-6-2:2005
- Signaludgang: LED-statusvisning: Signaludgang: LED-statusindikator
- Betegnelse signalering: DC OK
- Statusvisning: Led "DC OK" grøn
- Indgang/udgang: Usymmetrisk
- Trådløs fejlspænding iht. en 55011: EN 55011 (en 55022) klasse A anvendelsesområde industri
- Radiostøjstråling iht. en 55011: EN 55011 (en 55022) klasse A anvendelsesområde industri
- DC OK: UOUT > 0,9 X UN (UN = 24 V DC)
- Bemærkning til statusvisning: UOUT > 21,5 V: Led lyser
- Dybde apparatdybde (bæreskinnemontering): 115 mm (apparatdybde (bæreskinnemontering))
- IEC 62109-1: II.
- Produkttype
DC/DC-bilomformer
- Type
TRIO-PS-2G/1500DC/24DC/1.5
- Indgangsspænding (min.)
450 V/DC
- Indgangsspænding (max.)
1650 V/DC
- Udgangsspænding ||
24 V/DC
- Udgangsstrøm max.
1.5 A
- Udgangsstrøm (maks.) - afrundet
1.5 A
- Tilslutning
Push-in-fjederkrafttilslutning
- Driftstemperatur (min.)
-25 °C
- Drifttemperation (max.)
70 °C
- Dim.
(L x B x H) 115 x 48 x 130 mm
- H
130 mm
- L
115 mm
- Bredde
48 mm
- Indhold
1 stk
- D
121 mm
IP20
- Indbygningshøjde
130 mm
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3564296 Phoenix Contact 1107892 DC/DC-bilomformer 24 V/DC 1.5 A Indhold 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3564296 Phoenix Contact 1107892 DC/DC-bilomformer 24 V/DC 1.5 A Indhold 1 stk
Beskrivelse
Primært taktet DC/DC-omformer Trio Power med Push-In-tilslutning til bæreskinnemontering, indgang: 1500 V DC, udgang: 24 V DC / 1,5 A.
