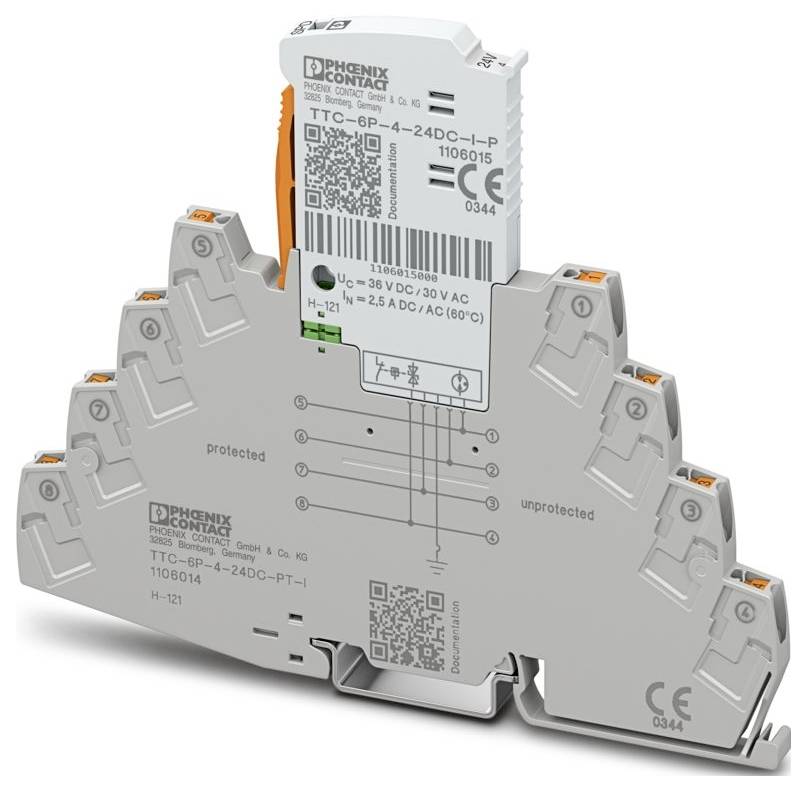

Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Overspændingsbeskyttelse 1 stk
Datablad (PDF)
EAN:
Fremstillingsnr.
Artikel nr.:
Tekniske specifikationer
- Produktfamilie: TERMITRAB complete
- IEC-PRØVEKLASSE: C1;C2;C3;D1
- Konstruktion: Bæreskinnemodul kan stikkes to dele
- Meddelelse overspændingsbeskyttelse defekt: Optisk
- MÆRKESPÆNDING UN: 24 V DC;24 V AC
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 6,2 mm +0,1 mm
- Højde: 125 mm
- Dybde 100 mm (inkl. bæreskinne 7,5 mm)
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PBT
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Virkeretning: Line-Line & Line-Earth Ground
- Højeste konstant spænding UC: 36 V DC; 30 V AC
- Mærkestrøm: 2,5 A (60 °C, til isolerede systemer)
- Driftsstrøm IC ved UC: ≤ 5 µA
- Beskyttelseslederstrøm IPE: ≤ 1 µA
- Samlet afledningsstrøm ITotal (8/20) µs: 10 kA
- Beskyttelsesniveau Up (leder-leder): ≤ 100 V (C1 - 0,7 kV / 350 A);≤ 100 V (C3 - 50 A);≤ 80 V (C3 - 25 A)
- Beskyttelsesniveau Up (leder-jord): ≤ 900 V (C1 - 1 kV / 500 A);≤ 900 V (C2 - 10 kV / 5 kA)
- Kapacitet (leder-leder): type. 30 pF
- Kapacitet (leder-jord): typ. 30 pF
- Modstand pr. sti: 0,03 Ω
- Nødvendig forsikring maks. 2,5 A (F)
- Stødstrømstyrke (leder-jord): C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A.
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 85 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 6000 m (amsl)
- Standarder/bestemmelser: EN 61643-21
- Bemærk: 2001 + A1:2009 + A2:2013
- Monteringstype: Bæreskinne: TH 35 - 7,5 mm
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Isolerstof: PBT
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Mærkeafledningsstrøm i (8/20) µs (leder-jord): 5 kA
- Impulsafledningsstrøm Iimp (10/350) µs (leder-jord): 0,5 kA
- Reaktionstid TA (leder-jord): ≤ 100 ns
- Supplerende specifikationer: Yderligere tekniske specifikationer
- Farve (stik): Lysegrå (RAL 7035)
- Farve (basiselement): Grå (RAL 7042).
- Maks. Samlet afledningsstrøm i total max (8/20) µs: 20 kA (1x)
- EN 61643-21: EN 61643-21
- Mærkeafledningsstrøm i (8/20) µs (leder-leder): 350 A.
- Reaktionstid TA (leder-leder): ≤ 1 ns
- Indskydningsdæmpning AE, sym.: typ. 0,3 dB (≤ 12 MHz / 150 ohm)
- Grænsefrekvens fg (3 dB), sym. I 150 Ω-systemet: > 60 MHz
- Stødstrømstyrke (leder-leder): C1 - 700 V/350 A;C3 - 50 A.
- Overensstemmelse/godkendelse: Overensstemmelse/godkendelse
- UL, USA / Canada: Klasse i, div. 2, GROUPS A, B, C, D T4A
- Produkttype
Overspændingsbeskyttelse
- Variant
Bæreskinnemodul kan stikkes ind i to dele
IP20
- Produc.-delnr.
1106014
- Dim.
(B x H x T) 6.2 x 125 x 100 mm
- Bredde
6.2 mm
- H
125 mm
- D
100 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Overspændingsbeskyttelse 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563984 Phoenix Contact 1106014 TTC-6P-4-24DC-PT-I Overspændingsbeskyttelse 1 stk
Beskrivelse
Overspændingsbeskyttelsesenhed
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
