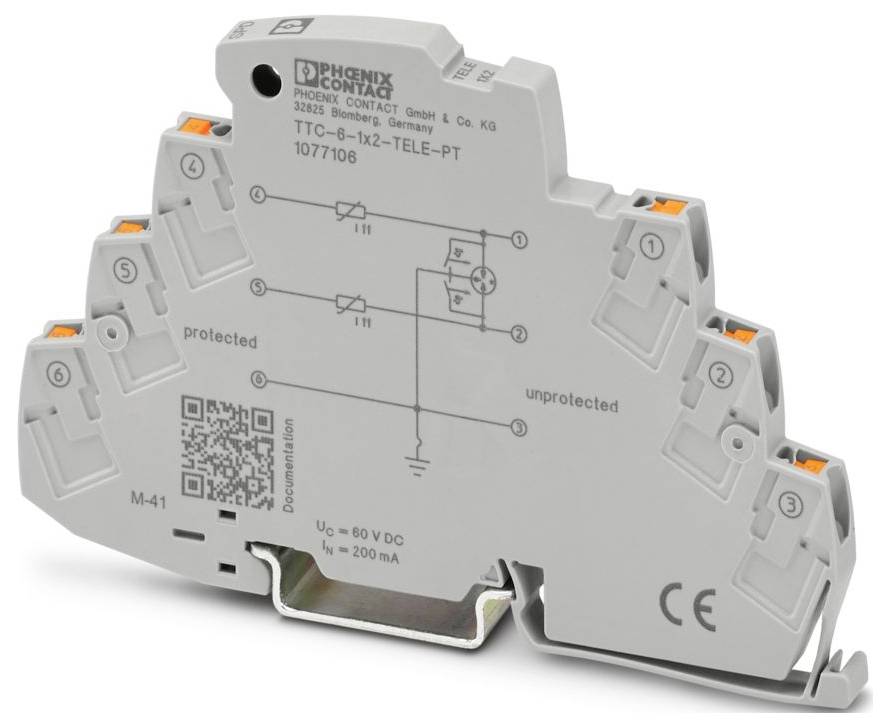

Phoenix Contact 1077106 TTC-6-1X2-TELE-PT Overspændingsbeskyttelse 10 kA 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Datablad (PDF)
Tekniske specifikationer
- Produktfamilie: TERMITRAB complete
- IEC-PRØVEKLASSE: B2;C1;C2;C3;D1
- Konstruktion: Bæreskinnemodul i en del
- Meddelelse overspændingsbeskyttelse defekt: Ingen
- Tilslutningstype: Push-in-tilslutning
- Ledertværsnit fleksibelt: 0,2 mm²... 2,5 mm²
- Ledertværsnit stiv: 0,2 mm²... 4 mm²
- Ledertværsnit AWG: 24... 12
- Bredde: 6,2 mm +0,1 mm
- Højde: 105,8 mm
- Dybde 69,5 mm (inkl. bæreskinne 7,5 mm)
- Farve: Grå (RAL 7042).
- Brændbarhedsklasse iht. UL 94: V-0
- Materiale, kabinet: PBT
- Mekaniske data: Mekaniske data
- Åben sidevæg: Nej
- Højeste konstant spænding UC: 60 V DC
- Mærkestrøm: 200 mA
- Driftsstrøm IC ved UC: ≤ 1 µA
- Beskyttelseslederstrøm IPE: ≤ 1 µA
- Samlet afledningsstrøm ITotal (8/20) µs: 10 kA
- Beskyttelsesniveau Up (leder-leder): ≤ 650 V (B2 - 1 kV);≤ 800 V (B2 - 4 kV);≤ 1 kV (C1 - 1 kV / 500 A);≤ 1,4 kV (C2 - 10 kV / 5 kA);≤ 850 V (C3 - 15 A);≤ 1,1 kV (C3 - 25 A);≤ 1,4 kV (C3 - 100 A)
- Beskyttelsesniveau Up (leder-jord): ≤ 600 V (B2 - 1 kV);≤ 750 V (B2 - 4 kV);≤ 750 V (C1 - 1 kV / 500 A);≤ 800 V (C2 - 10 kV / 5 kA);≤ 650 V (C3 - 15 A);≤ 750 V (C3 - 25 A);≤ 1,2 kV (C3 - 100 A)
- Kapacitet (leder-leder): type. 10 pF
- Modstand pr. sti: 6 Ω
- Stødstrømstyrke (leder-jord): B2 - 4 kV / 100 A;C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A;D1 - 500 A.
- Omgivelsesbetingelser: Omgivelsesbetingelser
- Beskyttelsesklasse: IP20
- Omgivelsestemperatur (under drift) -40 °C... 70 °C
- Omgivelsestemperatur (opbevaring/transport): -40 °C... 85 °C
- Højde: ≤ 4000 m (amsl)
- Standarder/bestemmelser: EN 61643-21
- Bemærk: 2001 + A1:2009 + A2:2013
- Monteringstype: Bæreskinne: TH 35 - 7,5 mm
- Isolationsegenskaber: Isolationsegenskaber
- Overspændingskategori: III
- Tilsmudsningsgrad: 2
- Isolerstof: PBT
- Tilladt luftfugtighed (drift): 5 % ... 95 %
- Lederpar pr. modul: 1
- Mærkeafledningsstrøm i (8/20) µs (leder-jord): 5 kA
- Impulsafledningsstrøm Iimp (10/350) µs (leder-jord): 0,5 kA
- Reaktionstid TA (leder-jord): ≤ 100 ns
- Impuls-tilbagestillingstid (leder-jord) ≤ 200 ms
- EN 61643-21: EN 61643-21
- Mærkeafledningsstrøm i (8/20) µs (leder-leder): 5 kA
- Impulsafledningsstrøm Iimp (10/350) µs (leder-leder): 0,5 kA
- Reaktionstid TA (leder-leder): ≤ 100 ns
- Indskydningsdæmpning AE, sym.: typ. 1 dB (≤ 40 MHz/150 ohm)
- Grænsefrekvens fg (3 dB), sym. I 150 ohm-system: type. 100 MHz
- Stødstrømstyrke (leder-leder): B2 - 4 kV / 100 A;C1 - 1 kV / 500 A;C2 - 10 kV / 5 kA;C3 - 100 A.
- Impuls-tilbagestillingstid (leder-leder): ≤ 30 ms
- Produkttype
Overspændingsbeskyttelse
- Lækstrøm
10 kA
- Variant
Bæreskinnemodul i én del
IP20
- Produc.-delnr.
1077106
- Dim.
(B x H x T) 6.2 x 105.8 x 69.5 mm
- Bredde
6.2 mm
- H
105.8 mm
- D
69.5 mm
- Indhold
1 stk
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 3563113 Phoenix Contact 1077106 TTC-6-1X2-TELE-PT Overspændingsbeskyttelse 10 kA 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 3563113 Phoenix Contact 1077106 TTC-6-1X2-TELE-PT Overspændingsbeskyttelse 10 kA 1 stk
Beskrivelse
Overspændingsbeskyttelsesenhed
