Name: Pepperl+Fuchs TC-LCDC-8A-230VAC Digitalt måleapparat til indbygning
Brand: Pepperl+Fuchs
SKU: 2627564
Availability: BackOrder

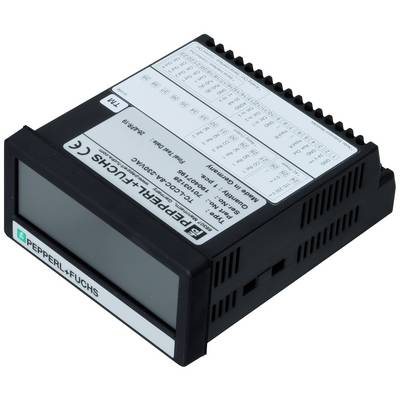

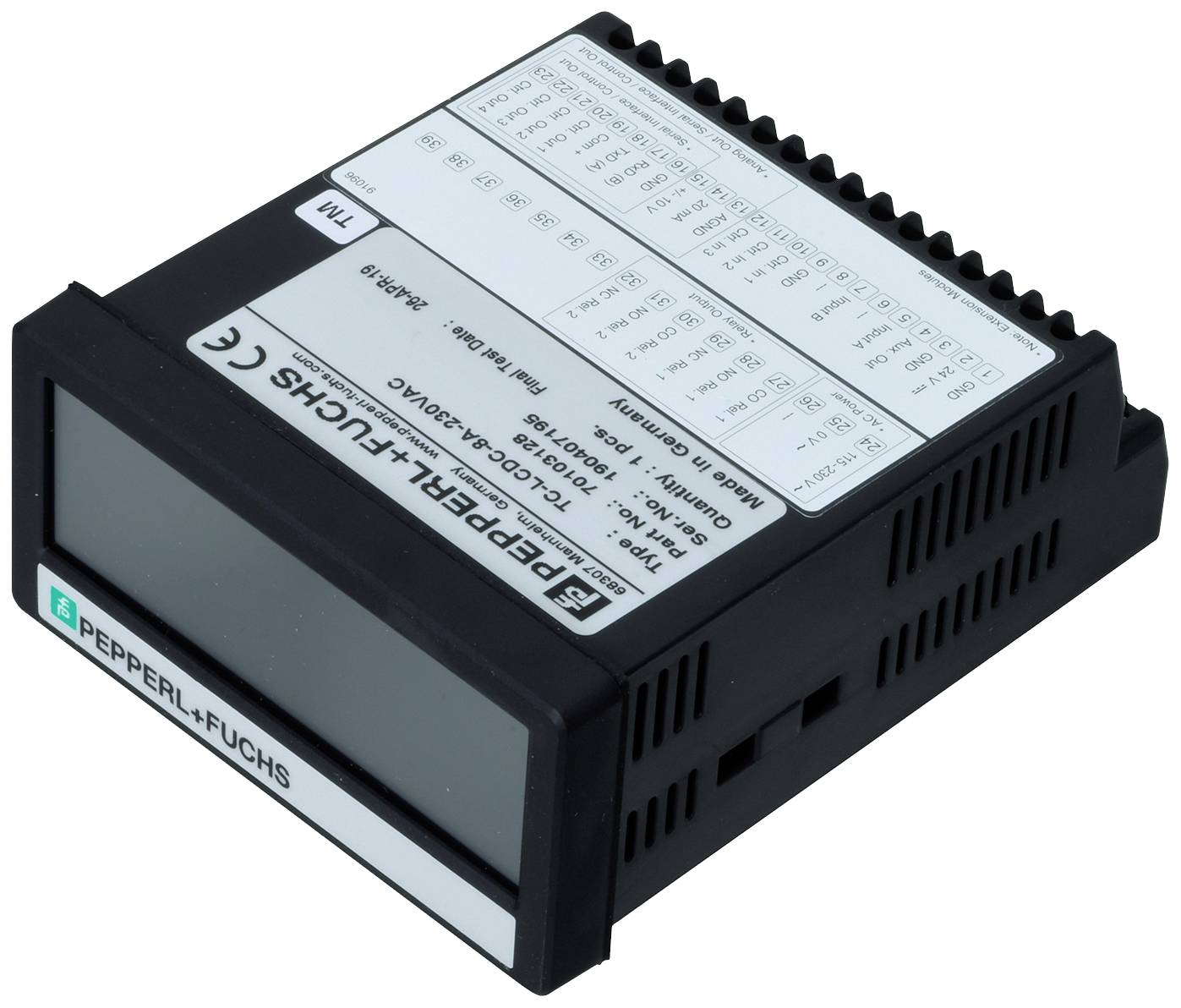

Et digitalt displayapparat fra Pepperl+Fuchs med flere tilslutninger og mærkninger til industrielle anvendelser.

Lignende billede

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering tirs. 15. dec.

Antal

stk.

Total (8.990,00 kr. / stk.r)

8.990,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Højdepunkter og detaljer

Digitalt installationsmåleudstyr

Tekniske specifikationer

Produkttype: Digitalt måleapparat til indbygning

Beskeder Funktion: Impuls

Type: TC-LCDC-8A-230VAC

Displayteknologi: LCD; grafisk

: IP65
IP20

Indbygningsbredde: 91 mm

Visning (counts): 8

Indbygningshøjde: 43 mm

Dim.: (L x B x H) 116 x 96 x 48 mm

Vægt: 200 g

Driftsspænding maks.: 230 V/AC

Min. driftsspænding: 115 V/AC

Display-belysning: RGB

Specifikationer: konfigurerbart farvedisplay

Bredde: 96 mm

H: 48 mm

L: 116 mm

Interfaces: RS232

Interfaces: Skrueklemme

Cifferhøjde: 13 mm

Trådløs opladningsfunktion: Nej

Dokumenter og downloads

Datablad

Datablad 2627564 Pepperl+Fuchs TC-LCDC-8A-230VAC Digitalt måleapparat til indbygning

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627564 Pepperl+Fuchs TC-LCDC-8A-230VAC Digitalt måleapparat til indbygning

Beskrivelse

Type: Grafik-LCD med baggrundsbelysning, antal dekader: 8, visningsområde: -99999999... 99999999, decimalpunkt: Kan indstilles frit, skaleringsfaktor: 0,0001... 9,9999, driftsspænding: 115... 230 V AC, 16... 35 V DC, tællefrekvens: 25 kHz (timerfunktion 1 kHz), impedans: 4,7 kOhm (positiv logik)

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Visning/betjeningselementer
Art: Grafisk LCD med baggrundsbelysning
Antal dekader: 8
Visningsværdi: Cifferhøjde 13 mm
Display
Touchscreen-teknologi: Resistiv
Farver: Rød, grøn, gul omskiftefunktion
Visningsområde: -99999999... 99999999
Nøjagtighed: Måling: ± 50 ppm, ± 1 digit
Elektriske data
Sikring: Ekstern: T 0,5 A | polbeskyttelse
Driftsspænding 115... 230 V/ AC, 50 60 Hz
Effektforbrug: Ca. 3 VA (ubelastet)
Forsyning: Drejegiver: 24 VDC (± 15 %) | maks. 150 mA op til 45 °C, maks. 80 mA fra 45 °C.
Interface
Interfacetype: Seriel RS-232
Overførselshastighed: 9600, 19200 eller 38400 baud
Indgang 1
Indgangstype: Inkrementel PNP-, NPN-, Namur eller Tri-State
Indgangsformat: HTL (low: 0…3 V, high: 9…30 V)
Tilslutning: 2 spor: A, B.
Indgangsfrekvens: Maks. 250 kHz
Belastningsstrøm: Maks. 6 mA/Ri > 5 kΩ/470 pF
Indgang 2
Indgangstype: 3 x kontrolindgang
Indgangsformat: HTL, PNP (low: 0…3 V, high: 9…30 V)
Indgangsfrekvens: Maks. 10 kHz
Belastningsstrøm: Maks. 2 mA/Ri > 15 kΩ/470 pF
Udgang: 1
Antal/type: Analog udgang | kan konfigureres som strøm- eller spændingsudgang
Strøm: 0/4 … 20 mA (belastning maks. 270 Ω)
Spænding: -10... 10 V (maks. 2 mA)
Opløsning: 16 bit | ± 0,1 % ved 0 … 45 °C | ± 0,15 % ved -20 … 0 °C og 45 … 60 °C.
Reaktionstid < 150 ms
Udgang 2
Udgangstype: 4 x kontroludgang
Udgangsformat: PNP
Udgangsspænding: 5 … 30 V (afhængigt af spænding til COM+)
Udgangsstrøm maks. 200 mA
Reaktionstid < 1 ms
Krav til omgivelser
Omgivelsestemperatur -20 60 °C (-4... 140 °F)
Opbevaringstemperatur: -25 ... 70 °C (-13 ... 158 °F)
Mekaniske data
Kabinetbredde: 96 mm
Kabinet højde 48 mm
Kabinetdybde 116 mm
Kapslingsklasse: IP65 (forside) | IP20 (tilslutningsside)
Tilslutning: Skrueklemmer | 1,5 mm², AWG 16
Materiale
KABINET: ABS, UL 94 V-0
Montering: Indbygning i styretavler | udsnit B x H: 91 x 43 mm
Masse: Ca. 200 g.
