Name: Pepperl+Fuchs Refleksions-lyssensor OBT150-R100-2EP-IO-0,3M-V1 267075-100506 Modtakt med invertering Omskifter 1 stk
Brand: Pepperl+Fuchs
SKU: 2627813
Availability: BackOrder

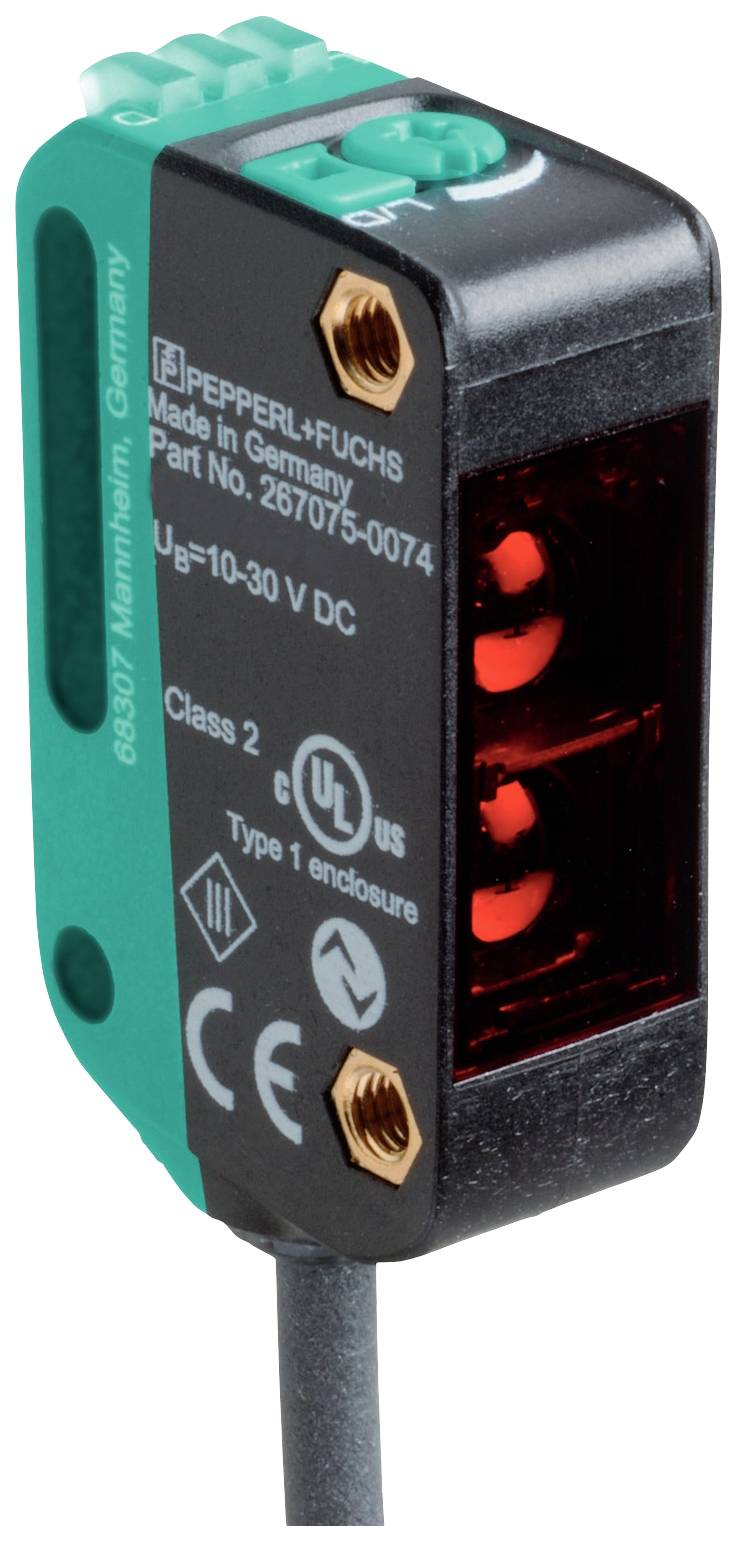

Pepperl+Fuchs sensor, rektangulær form, Made in Germany, Modelnummer 267075-0074, Spænding 10-30 V DC, UL-certificeret.

Lignende billede

Emballage-type

Piece

Produkttype

Refleksions-lyssensor

Funktioner

Omskifter

Driftsspænding maks.

30 V/DC

Tilslutning

M12, 4-polet

Datablad (PDF)

Levering ons. 9. dec.

Antal

stk.

Total (1.032,00 kr. / stk.r)

1.032,00 kr.

ekskl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Emballage-type: Piece

Produkttype: Refleksions-lyssensor

Type: OBT150-R100-2EP-IO-0,3M-V1

Variant: Modtakt med invertering

Funktioner: Omskifter

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 1 ms

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Kontaktfrekvens: 500 Hz

Tilslutning: M12, 4-polet

Kabellængde: 0.3 m

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 150 mm

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 11 mm

H: 37.1 mm

D: 21.5 mm

Dim.: (B x H x T) 11 x 37.1 x 21.5 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2627813 Pepperl+Fuchs Refleksions-lyssensor OBT150-R100-2EP-IO-0,3M-V1 267075-100506 Modtakt med invertering Omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2627813 Pepperl+Fuchs Refleksions-lyssensor OBT150-R100-2EP-IO-0,3M-V1 267075-100506 Modtakt med invertering Omskifter 1 stk

Beskrivelse

Tastområde: 5... 150 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblende, IO-link /Q - pin2: NPN åbner / mørk-koblende, PNP / lystænding, tilslutning: Fast kabel 300 mm med stik M12 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

Generelle dataTastområde: 5... 150 mmTastområde min.: 5... 25 mmTastområde maks.: 5... 150 mmIndstillingsområde 25... 150 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort-hvid-difference (6%/90%): < 5% ved 150 mmLyspletdiameter: Ca. 10 mm i en afstand af 150 mmÅbningsvinkel: ca. 3 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: Indstilling af impulsviddeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Enhedsprofil: Smart sensorApparat-ID: 0x11060E (1115662)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode-understøttelse: JaKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN lukker / lystænding, PNP åbner / mørk-koblende, IO-link | /Q - Pin2: NPN åbner / mørk-koblende, PNP / lystændingSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 37,1 mmKabinetdybde 21,5 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M12 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 17 g.Kabellængde: 0,3 m
