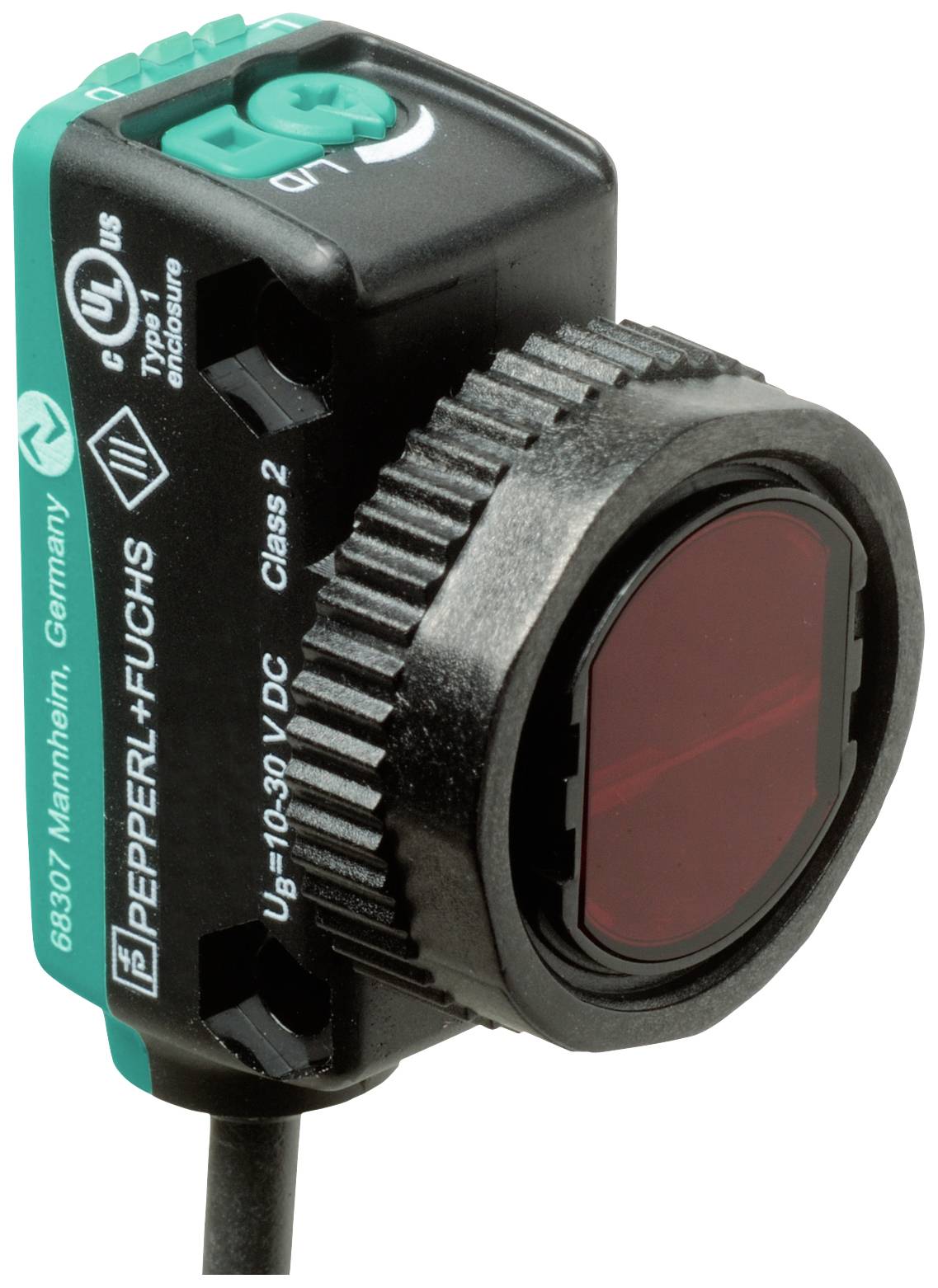

Pepperl+Fuchs Refleksions-lyssensor OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Baggrundsundertrykkelse 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Refleksions-lyssensor
Funktioner
Baggrundsundertrykkelse
Driftsspænding maks.
30 V/DC
Tilslutning
M12, 4-polet
Type
OBT300-R103-2EP1-IO-0,3M-V1
Datablad (PDF)
Antal
Total (1.032,00 kr. / stk.r)
1.032,00 kr.
ekskl. moms
Gratis fragt
30 dages returret
Tekniske specifikationer
- Produkttype
Refleksions-lyssensor
- Type
OBT300-R103-2EP1-IO-0,3M-V1
- Funktioner
Baggrundsundertrykkelse
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Reaktionstid
1 ms
- Kontakttype
1 PNP
- Udgange
NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker
- Kontaktfrekvens
500 Hz
- Tilslutning
M12, 4-polet
- Kabellængde
0.3 m
- Kabinetmateriale
Polykarbonat
- Sendertype
LED, rød
300 mm
- Specifikationer
Med baggrundsundertrykkelse
- Min. Temperatur
-40 °C
- Maks. temperatur
60 °C
- Bredde
15 mm
- H
36.5 mm
- D
26.7 mm
- Dim.
(B x H x T) 15 x 36.5 x 26.7 mm
- Indhold
1 stk
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2629058 Pepperl+Fuchs Refleksions-lyssensor OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Baggrundsundertrykkelse 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2629058 Pepperl+Fuchs Refleksions-lyssensor OBT300-R103-2EP1-IO-0,3M-V1 267075-100585 Baggrundsundertrykkelse 1 stk
Beskrivelse
Tastområde: 5... 300 mm, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN åbner / mørk-koblende, PNP sluttekontakt / lystænding, IO-link /Q - pin2: NPN sluttekontakt / lystænding, PNP åbner / mørk-koblende, tilslutning: Fast kabel 300 mm med stik M12 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- Generelle dataTastområde: 5... 300 mmTastområde min.: 5... 25 mmTastområde maks.: 5... 300 mmIndstillingsområde 25... 300 mmReferenceobjekt: Standardhvid, 100 mm x 100 mmLyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeSort/hvid-difference (6%/90%): < 15% ved 300 mmLyspletdiameter: Ca. 18 mm i en afstand af 300 mmÅbningsvinkel: ca. 3 °Fremmedlysgrænse: EN 60947-5-2:40000 luxParametre for funktionel sikkerhedMTTFd: 600 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk on - objekt registreres | statisk fra - objekt registreres ikkeBetjeningselementer: Lys-/mørkekontaktBetjeningselementer: Indstilling af impulsviddeElektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: < 25 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )Enhedsprofil: Smart sensorOverførselshastighed: COM2 (38,4 kbit/s)IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Procesdata indgang 1 bit | procesdata udgang 2 bitSIO-mode understøttelse: JaID-enheder: 0x110612 (1115665)Kompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN åbner / mørk kobling, PNP sluttekontakt / lystænding, IO-link | /Q - Pin2: NPN sluttekontakt / lystænding, PNP / mørk-koblendeSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 500 HzReaktionstid 1 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterUL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 15 mmKabinet højde 36,5 mmKabinetdybde 26,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M12 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAMasse: Ca. 23 g.Kabellængde: 0,3 m
