Name: Pepperl+Fuchs Envejsfotocelle OBE12M-R100-SEP-IO-0,3M-V3 281002 Omskifter 1 stk
Brand: Pepperl+Fuchs
SKU: 2629273
Availability: BackOrder

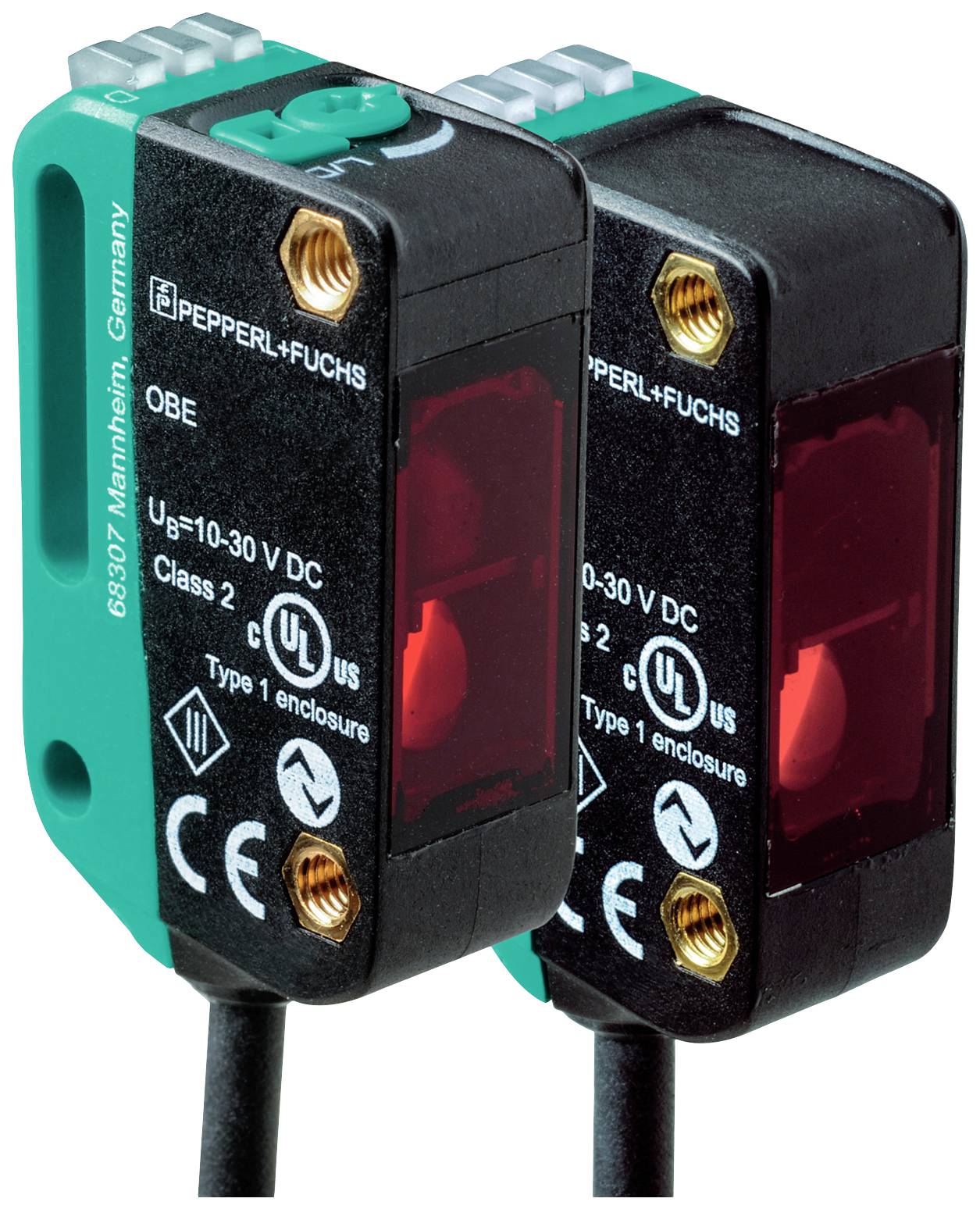

To viste sorte optiske sensorer med røde lysvinduer, hver forsynet med kabler og tekniske specifikationer.

Lignende billede

Produkttype

Envejsfotocelle

Funktioner

Omskifter

Driftsspænding maks.

30 V/DC

Tilslutning

Type

OBE12M-R100-SEP-IO-0,3M-V3

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 30. nov.

Antal

stk.

Total (1.190,00 kr. / stk.r)

1.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Envejsfotocelle

Type: OBE12M-R100-SEP-IO-0,3M-V3

Funktioner: Omskifter

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Reaktionstid: 0.5 ms

Kontakttype: 1 PNP

Udgange: NPN, lukker
PNP, åbner

Kontaktfrekvens: 1000 Hz

Tilslutning: M8

Kabellængde: 0.3 m

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 15 m

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 11 mm

H: 37.1 mm

D: 21.5 mm

Dim.: (B x H x T) 11 x 37.1 x 21.5 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2629273 Pepperl+Fuchs Envejsfotocelle OBE12M-R100-SEP-IO-0,3M-V3 281002 Omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2629273 Pepperl+Fuchs Envejsfotocelle OBE12M-R100-SEP-IO-0,3M-V3 281002 Omskifter 1 stk

Beskrivelse

Rækkevidde: 0... 12 m, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 1 modtaktudgang, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / mørk-koblende, PNP åbner / lystænding, IO-link, tilslutning: Fast kabel 300 mm med stik M8 x 1, 3-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

EnkeltkomponenterSENDER: OBD12M-R100-S-IO-0,3M-V3MODTAGER: OBD12M-R100-EP-IO-0,3M-V3Generelle dataRækkevidde: 0... 12 mGrænsevidde 15 m.Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeLyspletdiameter: Ca. 65 mm i en afstand af 1 m.Åbningsvinkel: 3,7 °Fremmedlysgrænse: EN 60947-5-2:30000 luxParametre for funktionel sikkerhedMTTFd: 462 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerDriftsindikator: Grøn LED: | statisk on - power-on | blinkende (4 Hz) - kortslutning | blinkende med kort afbrydelse (1 Hz) - IO-link tilstandFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Modtager: Lys-/mørk-omskifterBetjeningselementer: Modtager: FølsomhedsindstillingParametreringsvisning: IO-Link-kommunikation: Led grøn kort kobling (1 Hz)Elektriske dataDriftsspænding 10... 30 V DCBølgethed: Maks. 10 %Tomgangsstrøm: Sender: ≤ 14 mA | modtager: ≤ 13 mA ved 24 V forsyningsspændingBeskyttelsesklasse: IIIInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-Link-version: 1.1Apparat-ID: Sender: 0x110401 (1115137) | modtager: 0x110301 (1114881)Overførselshastighed: COM2 (38,4 kbit/s)Min. Cyklustid: 2,3 msProcesdatabredde: Sender: | procesdataudgang: 2 bit | modtager: | procesdataindgang: 2 bit | procesdataudgang: 2 bit"SIO Mode"-understøttelse: JaKompatibel masterport-type: AIndgangTestindgang: Stationsfrakobling ved +UBudgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN lukker / mørk-koblende, PNP åbner / lystænding, IO-linkSignaludgang: 1 modtaktudgang, kortslutningssikker, beskyttet mod polaritetsfejl og overspændingKontaktspænding maks. 30 V/DCKoblingsstrøm: Maks. 100 mA , ohmsk belastningAnvendelseskategori: DC-12 og DC-13Spændingsfald ≤ 1,5 V DCSkiftefrekvens 1000 HzReaktionstid 0,5 msOverensstemmelseKommunikationsinterface: IEC 61131-9Produktstandard: EN 60947-5-2Godkendelser og certifikaterEAC-KONFORMITET: TR CU 020/2011UL-godkendelse: E87056, cULus Listed , »Class 2«-strømforsyning, type Rating 1Krav til omgivelserOmgivelsestemperatur -40 ... 60 °C (-40... 140 °F), kabel fast installeret | -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikkeOpbevaringstemperatur: -40... 70 °C (-40... 158 °F)Mekaniske dataKabinetbredde: 11 mmKabinet højde 37,1 mmKabinetdybde 21,5 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M8 x 1, 3-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMAStel: Sender: Ca. 10 g modtager: Ca. 10 g.Kabellængde: 0,3 m
