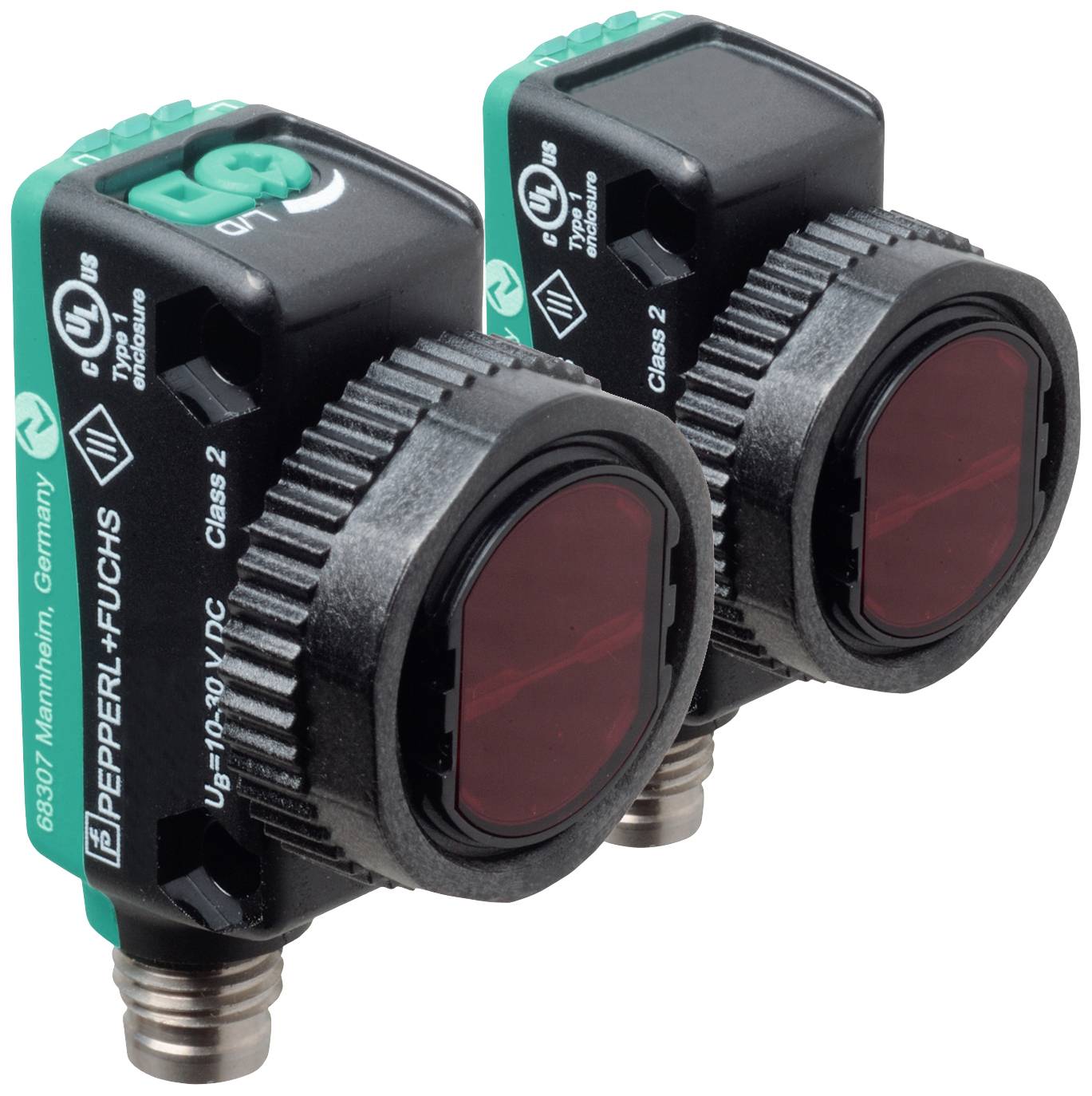

Pepperl+Fuchs Envejsfotocelle OBE10M-R103-SEP-IO-V3 284459 Omskifter 1 stk
EAN:
Fremstillingsnr.
Artikel nr.:
Produkttype
Envejsfotocelle
Funktioner
Omskifter
Driftsspænding maks.
30 V/DC
Tilslutning
M8
Type
OBE10M-R103-SEP-IO-V3
Datablad (PDF)
Antal
Total (792,00 kr. / stk.r)
792,00 kr.
ekskl. moms
Gratis fragt
Tekniske specifikationer
- Produkttype
Envejsfotocelle
- Type
OBE10M-R103-SEP-IO-V3
- Funktioner
Omskifter
- Min. driftsspænding
10 V/DC
- Driftsspænding maks.
30 V/DC
- Driftsspænding
10 - 30 V/DC
- Kontakttype
Antivalent
- Udgange
NPN, lukker
PNP, åbner
- Tilslutning
M8
- Kabinetmateriale
Polykarbonat
- Sendertype
LED, rød
12.5 m
- Specifikationer
LED-display
- Min. Temperatur
-40 °C
- Maks. temperatur
60 °C
- Bredde
15 mm
- H
43.9 mm
- D
26.7 mm
- Dim.
(B x H x T) 15 x 43.9 x 26.7 mm
- Indhold
1 stk
- Trådløs opladningsfunktion
Nej
- UKCA
Ja
Dokumenter og downloads
Datablad
Datablad 2628984 Pepperl+Fuchs Envejsfotocelle OBE10M-R103-SEP-IO-V3 284459 Omskifter 1 stk
Instruktioner for brug og sikkerhed
Instruktioner for brug og sikkerhed 2628984 Pepperl+Fuchs Envejsfotocelle OBE10M-R103-SEP-IO-V3 284459 Omskifter 1 stk
Beskrivelse
Rækkevidde: 0... 10 m, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 1 modtaktudgang, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt/mørk-koblende, PNP åbner/lystænding, IO-link, tilslutning: Stik M8 x 1, 3-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F)
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.
Version
- EnkeltkomponenterSENDER: OBD10M-R103-S-IO-V3MODTAGER: OBE10M-R103-EP-IO-V3Generelle dataRækkevidde: 0... 10 mGrænsevidde 12,5 m.Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeLyspletdiameter: Ca. 65 mm i en afstand af 1 m.Åbningsvinkel: 3,7 °Parametre for funktionel sikkerhedMTTFd: 462 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Modtager: Lys-/mørk-omskifterElektriske dataDriftsspænding 10... 30 V DCInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Sender: | procesdata-udgang: 2 bit | modtager: | procesdata-indgang: 2 bit | procesdata-udgang: 2 bitKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN lukker / mørk-koblende, PNP åbner / lystænding, IO-linkSignaludgang: 1 modtaktudgang, kortslutningssikker, beskyttet mod polaritetsfejl og overspændingAnvendelseskategori: DC-12 og DC-13Overensstemmelse med normer og direktiverDirektivets overensstemmelse EMC-DIREKTIV 2004/108/EF: EN 60947-5-2:2007+A1:2012Overensstemmelse med standarderne PRODUKTSTANDARD: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012Mekaniske dataKabinetbredde: 15 mmKabinet højde 43,9 mmKabinetdybde 26,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Apparatstik M8 x 1, 3-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMA
