Name: Pepperl+Fuchs Envejsfotocelle OBE10M-R103-S2EP-IO-0,3M-V31 284457 Modtakt med invertering Omskifter 1 stk
Brand: Pepperl+Fuchs
SKU: 2628983
Availability: BackOrder

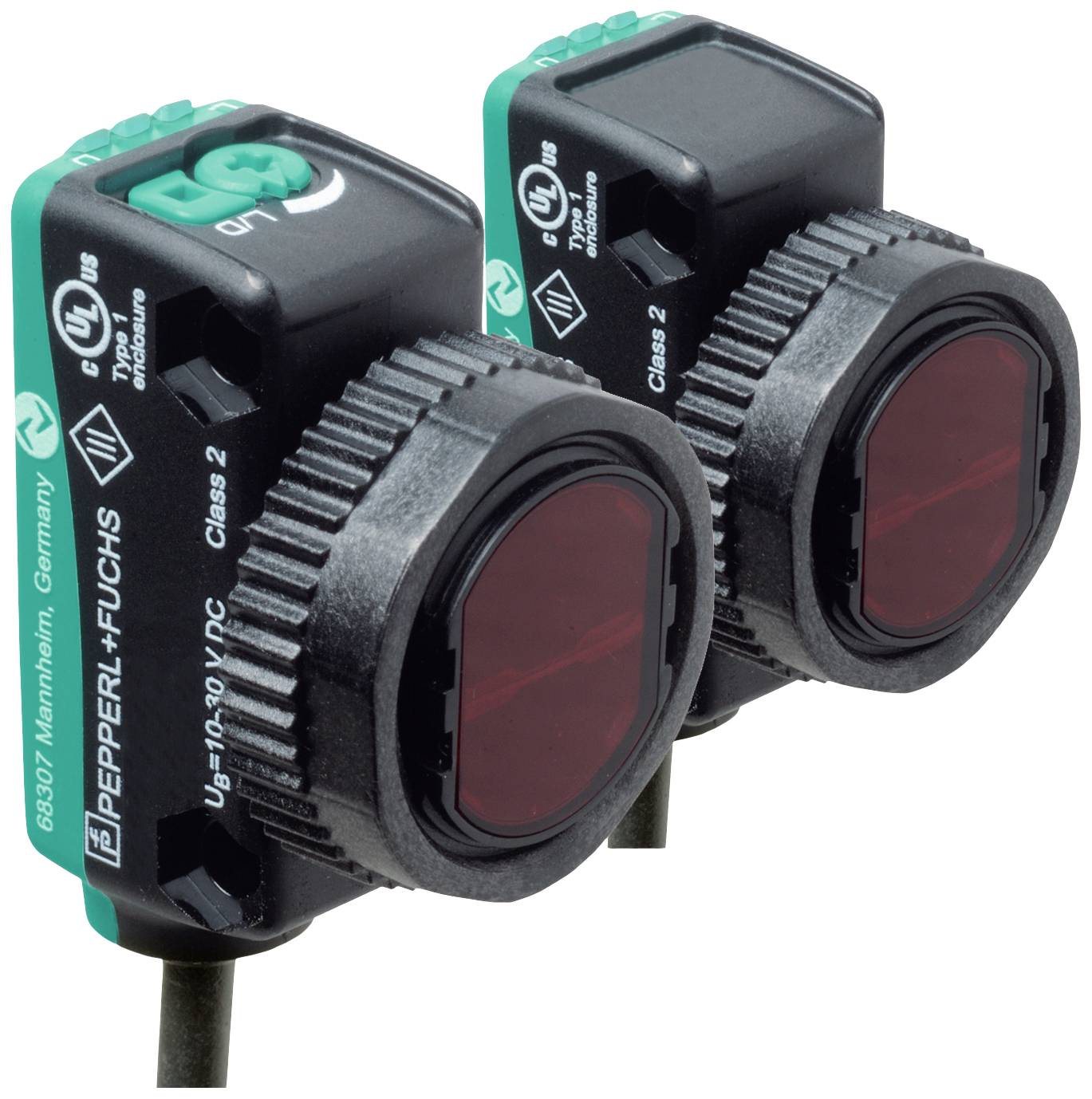

To dansk:<br><br>To sorte, rektangulære sensorer med rødt synsfelt og grøn bagside, hver mærket med 'Pepperl+Fuchs'.

Lignende billede

Produkttype

Envejsfotocelle

Funktioner

Omskifter

Driftsspænding maks.

30 V/DC

Tilslutning

M8, 4-polet

Type

OBE10M-R103-S2EP-IO-0,3M-V31

Datablad (PDF)

EAN:

Fremstillingsnr.

Artikel nr.:

Levering man. 30. nov.

Antal

stk.

Total (1.190,00 kr. / stk.r)

1.190,00 kr.

inkl. moms

Gratis fragt

30 dages returret

Rapporter juridiske bekymringer

Tekniske specifikationer

Produkttype: Envejsfotocelle

Type: OBE10M-R103-S2EP-IO-0,3M-V31

Variant: Modtakt med invertering

Funktioner: Omskifter

Min. driftsspænding: 10 V/DC

Driftsspænding maks.: 30 V/DC

Driftsspænding: 10 - 30 V/DC

Udgange: NPN, åbner
NPN, lukker
PNP, åbner
PNP, lukker

Tilslutning: M8, 4-polet

Kabellængde: 300 mm

Kabinetmateriale: Polykarbonat

Sendertype: LED, rød

: 12.5 m

Specifikationer: LED-display

Min. Temperatur: -40 °C

Maks. temperatur: 60 °C

Bredde: 15 mm

H: 36.5 mm

D: 26.7 mm

Dim.: (B x H x T) 15 x 36.5 x 26.7 mm

Indhold: 1 stk

Trådløs opladningsfunktion: Nej

UKCA: Ja

Dokumenter og downloads

Datablad

Datablad 2628983 Pepperl+Fuchs Envejsfotocelle OBE10M-R103-S2EP-IO-0,3M-V31 284457 Modtakt med invertering Omskifter 1 stk

Instruktioner for brug og sikkerhed

Instruktioner for brug og sikkerhed 2628983 Pepperl+Fuchs Envejsfotocelle OBE10M-R103-S2EP-IO-0,3M-V31 284457 Modtakt med invertering Omskifter 1 stk

Beskrivelse

Rækkevidde: 0... 10 m, lyssender: LED, lystype: Rød, vekslende lys, signaludgang: 2 modtaktudgange, Kortslutningssikker, beskyttet mod polaritetsfejl, overspændingssikring, interfacetype: IO-link ( via C/Q = pin 4 ), koblingsmåde: Sensorens koblingstype kan skiftes. Leveringstilstanden er: C/Q - pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link /Q - pin2: NPN åbner / lystænding, PNP / mørk-koblende, tilslutning: Fast kabel 300 mm med stik M8 x 1, 4-polet, driftsspænding: 10... 30 V DC, omgivelsestemperatur -40... 60 °C (-40... 140 °F), kabel fast installeret -25... 60 °C (-13 ... 140 °F), kabel kan bevæges ikke

OBS! Denne produktbeskrivelse er endnu ikke blevet oversat til dansk af vores oversættere. Derfor er teksten maskineoversat fra den tyske originaltekst.

Version

EnkeltkomponenterSENDER: OBD10M-R103-S-IO-0,3M-V31MODTAGER: OBE10M-R103-2EP-IO-0,3M-V31Generelle dataRækkevidde: 0... 10 mGrænsevidde 12,5 m.Lyssender: LEDLystype: Rød, vekslende lysLed-risikokegruppens karakteristika: Fri gruppeLyspletdiameter: Ca. 65 mm i en afstand af 1 m.Åbningsvinkel: 3,7 °Parametre for funktionel sikkerhedMTTFd: 462 a.Brugsperiode (TM): 20 a.Diagnosedækket (DC): 0 %Visning/betjeningselementerFunktionsindikator: Gul LED: | statisk tænd - lysvej frit | statisk fra - objekt registreres | blinkende (4 Hz) - underskridelse af funktionsreservenBetjeningselementer: Modtager: Lys-/mørk-omskifterElektriske dataDriftsspænding 10... 30 V DCInterfaceInterfacetype: IO-link ( over C/Q = PIN 4 )IO-link-version: 1.1Min. Cyklustid: 2,3 msProcesdatabredde: Sender: | procesdata-udgang: 2 bit | modtager: | procesdata-indgang: 2 bit | procesdata-udgang: 2 bitKompatibel masterport-type: AUdgangKoblingsmåden: Sensorens koblingsmåde kan omskiftes. Leveringstilstanden er: | C/Q - Pin4: NPN sluttekontakt / mørk-koblende, PNP åbner/lystænding, IO-link | /Q - Pin2: NPN åbner / lystænding, PNP / sluttekontaktSignaludgang: 2 push-pull-udgange, kortslutningsbeskyttet mod polaritetsfejlAnvendelseskategori: DC-12 og DC-13Overensstemmelse med normer og direktiverDirektivets overensstemmelse EMC-DIREKTIV 2004/108/EF: EN 60947-5-2:2007+A1:2012Overensstemmelse med standarderne PRODUKTSTANDARD: EN 60947-5-2:2007+A1:2012 | IEC 60947-5-2:2007 + A1:2012Mekaniske dataKabinetbredde: 15 mmKabinet højde 36,5 mmKabinetdybde 26,7 mmBESKYTTELSESKLASSE: IP67 / IP69 / IP69KTilslutning: Fast kabel 300 mm med stik M8 x 1, 4-poletMateriale Kabinet: Pc (polykarbonat) Lysafgivelse: PMMA
